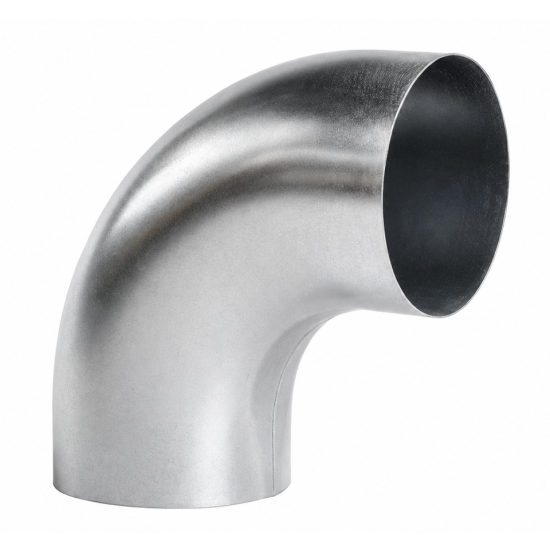

B - BS Curve stampate e curve a settori
Descrizione
Le curve B e BS sono raccordi progettati per modificare la direzione del flusso d'aria all'interno delle reti aerauliche mantenendo elevate prestazioni fluidodinamiche e ridotte perdite di carico.
Le curve stampate (B) sono realizzate mediante stampaggio e risultano particolarmente indicate per diametri medio-piccoli, garantendo elevata precisione costruttiva e rapidità di installazione.
Le curve a settori (BS) sono costruite mediante assemblaggio di più elementi e rappresentano la soluzione ideale per diametri medio-grandi, assicurando robustezza strutturale e continuità del flusso d'aria.
Entrambe le versioni sono utilizzate negli impianti di ventilazione, climatizzazione, trattamento aria e distribuzione aeraulica civile e industriale.
Caratteristiche
Realizzato in acciaio zincato.
Elevata resistenza agli agenti atmosferici.
Struttura robusta e durevole.
Installazione semplice e veloce.
Compatibile con canalizzazioni circolari standard.
Spessore lamiera:
- diametri 80-300 mm t=0,6 mm;
- diametro 315 mm t=0,7 mm;
- inox AISI 316 t=0,7 mm.
Lunghezza innesto:
- diametri 80-250 mm = 40 mm;
- diametri 280-315 mm = 60 mm.
Modelli
Modelli disponibili:
- B - Curva stampata in lamiera zincata con angoli di 15° - 30° - 45° - 60° - 90°;
- BG - Curva stampata in lamiera zincata con guarnizione a doppio labbro, con angoli di 45° - 90°;
- BS - Curva a settori in lamiera zincata con angoli di 15° - 30° - 45° - 60° - 90°;
- BSG - Curva a settori in lamiera zincata con guarnizione a doppio labbro, con angoli di 45° - 90°;
- BX - Curva stampata in acciaio inox 316 2B.
Dimensioni e Listino Prezzi
Tutte le dimensioni sono espresse in mm.
La curva di diametro 120 mm non è conforme al disegno.
Ø d1 B15 - B30 - B45 B60 - B90 BG 90° B 15° B 30° B 45° BX 45° B 60° B 90° BX 90° Euro Euro Euro Euro Euro Euro Euro Euro 80 11,34 8,79 9,88 69,84 10,78 11,07 80,86 16,41 100 13,33 10,34 11,07 80,86 12,37 12,81 93,75 15,34 120 a.r. 21,11 24,11 29,19 125 16,62 12,88 13,38 101,10 14,23 16,55 121,30 18,86 140 18,23 18,92 25,24 150 20,54 15,92 16,55 121,30 21,11 22,08 161,73 25,00 160 21,61 16,74 17,27 22,97 23,99 26,98 180 24,74 19,18 22,08 27,83 30,15 200 29,03 22,50 24,11 31,45 35,29 37,91 250 44,57 34,54 36,64 49,06 56,91 64,64 280 37,43 55,72 62,78 300 50,85 39,41 40,59 61,65 69,27 77,54 315 57,05 44,21 47,65 66,67 72,04 81,35
Dimensioni Curve a Settori
Ød1 BS 15° Euro BS 30° Euro BS 45° Euro BS 60° Euro BS 90° Euro l kg l kg l kg l kg l kg mm mm mm mm mm mm 355 47 1,41 61,51 95 1,70 61,51 147 2,26 71,52 205 2,80 94,40 355 3,75 94,40 400 53 1,70 64,37 107 2,27 64,37 166 2,96 80,09 231 3,47 101,56 400 5,64 102,98 450 59 2,20 72,96 121 3,00 72,96 186 4,00 92,97 260 4,70 123,01 450 7,00 131,58 500 66 2,65 84,40 134 3,70 87,25 207 4,90 111,56 289 6,00 150,18 500 8,20 160,19
