BS Curve stampate e curve a settori

Immagine
Immagine

Descrizione

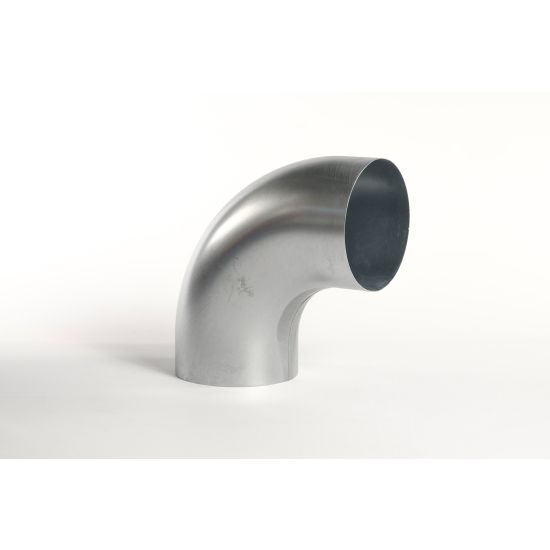

Curve stampate in lamiera zincata e aisi 316 saldate a tenuta e calibrate.

Caratteristiche

Spessore lamiera:
- diametri 80-300 mm t=0,6 mm;
- diametro 315 mm t=0,7 mm;
- inox AISI 316 t=0,7 mm.

Lunghezza innesto:
- diametri 80-250 mm = 40 mm;
- diametri 280-315 mm = 60 mm.

Dimensioni e Listino prezzi

Tutte le dimensioni sono espresse in mm.

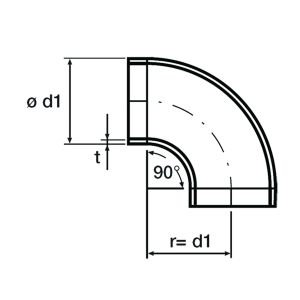

La curva di diametro 120 mm non è conforme al disegno.

Modello
d1		curva BS15 BS30 BS45curva BS60 BS90curve zincate a tenuta
con guarnizioni BSG90
zincata BS15zincata BS30zincata BS45inox AISI 316 BS45zincata BS60zincata BS90inox AISI 316 BS90
euroeuroeuroeuroeuroeuroeuroeuro
80artSA01000800 8,45 9,50 67,15 10,37 10,64 77,75 15,78
100artSA010010009,94 10,64 77,75 11,89 12,32 90,14 14,75
120artSA01001200a.r. 20,30 -23,18 28,07
125artSA0100125012,38 12,87 97,21 13,68 15,91 116,63 18,13
140artSA01001400 artSA0200140017,53 18,19 24,27
150artSA01001500 15,31 15,91 116,63 20,30 21,23 155,51 24,04
160artSA01001600 16,10 16,61 22,09 23,07 25,94
180artSA0100180018,44 21,23 26,76 28,99
200artSA0100200021,63 23,18 30,24 33,93 36,45
250artSA0100250033,21 35,23 47,17 54,72 62,15
280artSA01002800artSA02002800 35,99 53,58 60,37
300artSA01003000 37,89 39,03 59,28 66,61 74,56
315artSA01003150 42,51 45,82 64,11 69,27 78,22

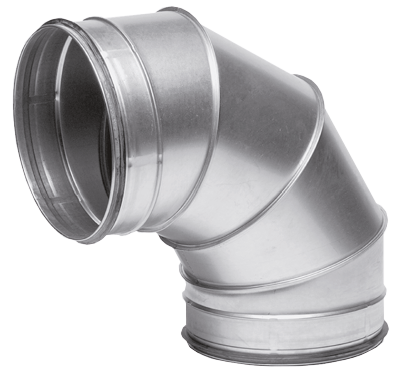

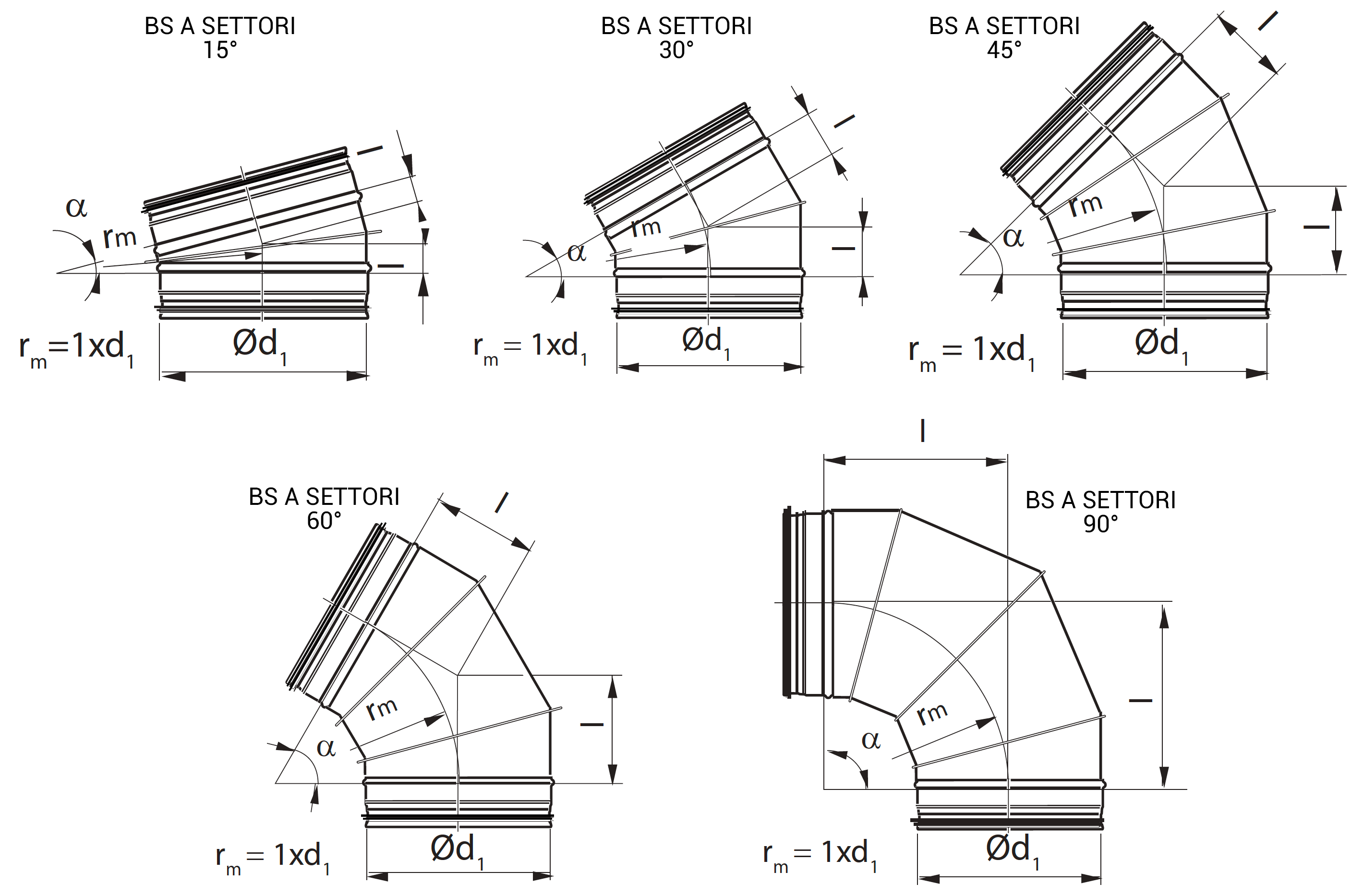

Dimensioni curve a settori

Ød1BS A SETTORI 15°EuroBS A SETTORI 30°EuroBS A SETTORI 45°EuroBS A SETTORI 60°EuroBS A SETTORI 90°Euro
lkglkglkglkglkg
mmmmmmmmmmmm
355471,41A.R.951,70A.R.1472,26A.R.2052,80A.R.3553,75A.R.
400531,70A.R.1072,27A.R.1662,96A.R.2313,47A.R.4005,64A.R.
450592,20A.R.1213,00A.R.1864,00A.R.2604,70A.R.4507,00A.R.
500662,65A.R.1343,70A.R.2074,90A.R.2896,00A.R.5008,20A.R.
