ESVE Cassoncini ventilanti a fino a 2070 m³/h
Descrizione
Cassoncini ventilanti a basso livello sonoro per impianti di ventilazione.
Caratteristiche
Il cassoncino ESVE è composto da una struttura autoportante in lamiera zincata con isolamento interno in materiale fonoassorbente. Nel box sono presenti 2 attacchi circolari maschio con guarnizione per evitare trafilamenti. Il pannello frontale con apertura a libro permette una facile manutenzione e risulta rimovibile nelle taglie 100-125.
Il ventilatore installato all’interno del cassoncino risulta conforme alla normativa Erp ed è del tipo radiale con pale in avanti per i modelli 100-125-150-160-200 o radiale a pale rovesce per i modelli 250-315-350-400. Il motore dei ventilatori ha una classe di isolamento F ed un grado di protezione IP54. Alimentazione 230V / 1ph / 50Hz.
Temperatura massima del flusso dell'aria +50°C.
Il ventilatore installato all’interno del cassoncino risulta conforme alla normativa Erp ed è del tipo radiale con pale in avanti per i modelli 100-125-150-160-200 o radiale a pale rovesce per i modelli 250-315-350-400. Il motore dei ventilatori ha una classe di isolamento F ed un grado di protezione IP54. Alimentazione 230V / 1ph / 50Hz.
Temperatura massima del flusso dell'aria +50°C.
Impiego
Aspirazione o immissione di aria pulita o leggermente polverosa.
Portate da 100 a 2070 m³/h e pressioni statiche fino a 500 Pa.
Portate da 100 a 2070 m³/h e pressioni statiche fino a 500 Pa.
Elettronica di comando
La regolazione della velocità della ventola può avvenire mediante variatore di velocità dedicato RCS 300.

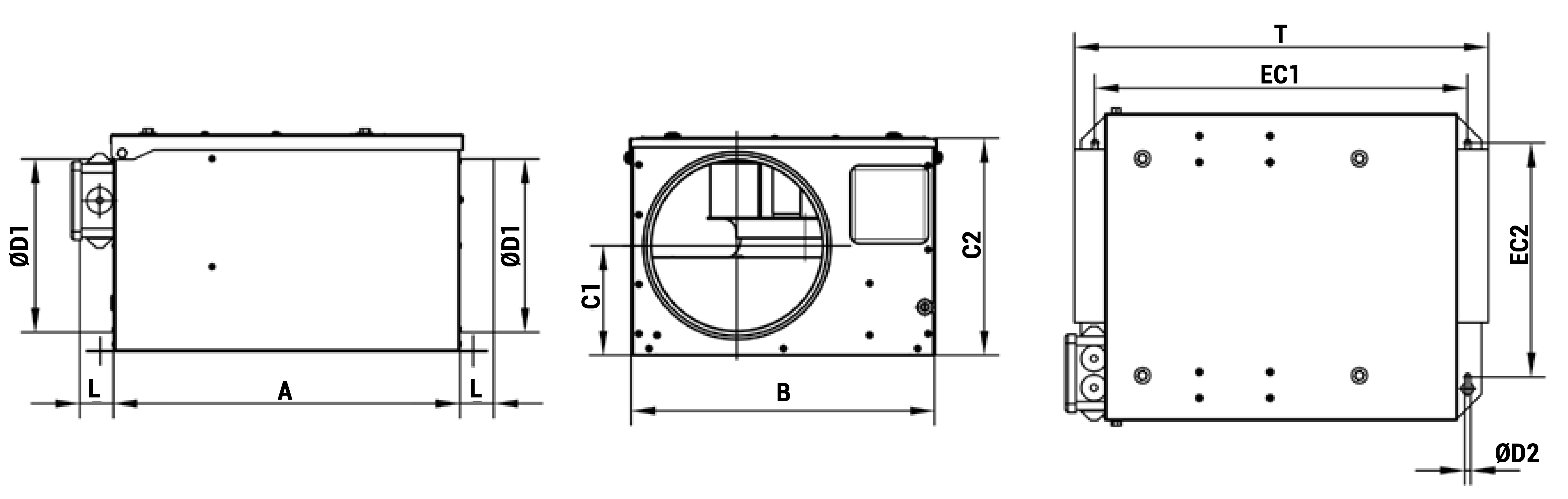

Dimensioni
Tutte le dimensioni sono espresse in mm.
| Modello | A | B | C1 | C2 | ØD1 | L | ØD2 | EC1 | EC2 | T | Kg |
| ESVE 100 | 300 | 265 | 82,5 | 180 | 100 | 36 | 7 | 330 | 205 | 372 | 9 |
| ESVE 125 | 300 | 265 | 80,5 | 180 | 125 | 36 | 7 | 330 | 205 | 372 | 9,5 |
| ESVE 150 | 300 | 260 | 100 | 195 | 150 | 40 | 7 | 330 | 190 | 380 | 12 |
| ESVE 160 | 300 | 260 | 100 | 195 | 160 | 40 | 7 | 330 | 190 | 380 | 12 |
| ESVE 200 | 400 | 350 | 127 | 250 | 200 | 40 | 7 | 430 | 270 | 480 | 16,5 |
| ESVE 250 | 400 | 350 | 142 | 290 | 250 | 40 | 7 | 430 | 280 | 496 | 15 |
| ESVE 315 | 515 | 480 | 175 | 355 | 315 | 48 | 7 | 545 | 405 | 610 | 23 |
| ESVE 350 | 575 | 545 | 211,5 | 410 | 350 | 58 | 7 | 605 | 554 | 690 | 29,3 |
| ESVE 400 | 650 | 610 | 230 | 455 | 400 | 74 | 7 | 680 | 520 | 800 | 33 |
Caratteristiche tecniche
Dati riferiti ai valori nominali dichiarati dal costruttore dei ventilatori.
| Modello ESVE | 100 | 125 | 150 | 160 | 200 | 250 | 315 | 350 | 400 | |
| Tipo di Ventilatore | Plug fan con pale curve in avanti | Plug fan con pale rovesce | ||||||||
| Numero Ventilatori | Nr | 1 | ||||||||
| Livello di potenza sonora in campo libero a 1,5 m dal ventilatore con le bocche canalizzate Lp | dB(A) | 30 | 41 | 40 | 40 | 42 | 49 | 46 | 44 | 46 |
| Alimentazione | V / ph / Hz | 230/1/50 | ||||||||
| Corrente max assorbita | A | 0,45 | 0,75 | 1,00 | 1,00 | 0,75 | 0,75 | 0,65 | 0,85 | 1,20 |
| Potenza max assorbita | W | 100 | 180 | 250 | 250 | 180 | 180 | 140 | 200 | 300 |
Portata aria
| Modello | Pressione statica Pa | |||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
| Portata m3/h | ||||||||||
| ESVE 100 | 278 | 267 | 240 | 215 | 180 | 100 | ||||
| ESVE 125 | 355 | 340 | 325 | 300 | 280 | 250 | 210 | 150 | ||
| ESVE 150 | 470 | 455 | 440 | 420 | 400 | 380 | 355 | 320 | 220 | |
| ESVE 160 | 470 | 455 | 440 | 420 | 400 | 380 | 355 | 320 | 220 | |
| ESVE 200 | 710 | 650 | 570 | 440 | ||||||
| ESVE 250 | 1050 | 970 | 885 | 800 | 700 | 620 | 520 | 420 | 220 | |
| ESVE 315 | 1270 | 1150 | 1000 | 860 | 680 | 500 | 200 | |||
| ESVE 350 | 1650 | 1510 | 1390 | 1240 | 1100 | 930 | 730 | 500 | ||
| ESVE 400 | 2070 | 1950 | 1830 | 1700 | 1550 | 1390 | 1180 | 960 | ||
Listino prezzi
| Modello | Euro | variatore di velocità |
| RCS 300 | ||
| ESVE 100 | a.r. | 111,60 |
| ESVE 125 | a.r. | 111,60 |
| ESVE 150 | a.r. | 111,60 |
| ESVE 160 | a.r. | 111,60 |
| ESVE 200 | a.r. | 111,60 |
| ESVE 250 | a.r. | 111,60 |
| ESVE 315 | a.r. | 111,60 |
| ESVE 350 | a.r. | 111,60 |
| ESVE 400 | a.r. | 111,60 |
