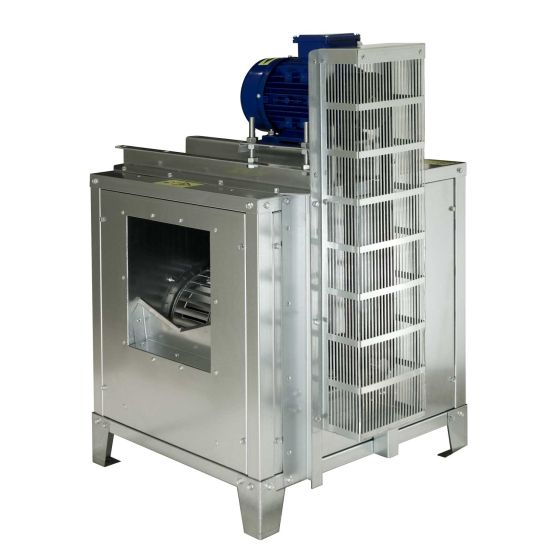

EVCCT Cassoncini ventilanti "400°C 2 ore"
Descrizione
Cassoncini ventilanti a doppia aspirazione a
trasmissione per utilizzo industriale.
trasmissione per utilizzo industriale.
Caratteristiche
Composti da plenum o cassone smontabile in acciaio zincato.
Motori 400 V trifase.
Motori 400 V trifase.
Impiego
Utilizzati per impianti di aspirazione dove esistono problemi di temperature fino a 200°C con servizio continuo o 400°C per due ore consecutive.
Portata da 1.500 a 34.000 m3/h e pressioni statiche da 100 a 1.800 Pa.
Portata da 1.500 a 34.000 m3/h e pressioni statiche da 100 a 1.800 Pa.
A richiesta
Tettuccio parapioggia.
Dimensioni
tutte le dimensioni sono espresse in mm
| Modello EVCCT | A | B | C | D | E | F | G | H | I | L | M | N min./max. | O | P | kg |
| 250 | 600 | 600 | 650 | 300 | 300 | 405 | 100 | 300 | 370 | 230 | 158 | 270/350 | 100 | 1100 | 60 |
| 300 | 700 | 680 | 730 | 350 | 350 | 500 | 100 | 340 | 425 | 255 | 173 | 340/410 | 100 | 1200 | 85 |
| 350 | 800 | 750 | 860 | 400 | 400 | 610 | 100 | 375 | 470 | 280 | 173 | 340/410 | 100 | 1580 | 130 |
| 400 | 900 | 840 | 1030 | 450 | 450 | 650 | 100 | 420 | 535 | 305 | 173 | 360/420 | 100 | 1680 | 180 |
| 450 | 1000 | 960 | 1200 | 500 | 500 | 750 | 100 | 480 | 630 | 330 | 173 | 350/420 | 120 | 1850 | 230 |
| 500 | 1200 | 1020 | 1250 | 600 | 600 | 800 | 100 | 510 | 640 | 380 | 173 | 380/420 | 120 | 2150 | 280 |
Dati di funzionamento
Pa: perdite di carico in Pascal
| modello cassone | potenza max motore | velocità | livello pressione sonora | portate aria m3/h | |||||||||||
| kW | rpm | dB(A) | Pressione statica Pa | ||||||||||||
| 100 | 200 | 300 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | |||||
| 250 | A | 2,2 | 1800 | 66 | 5600 | 5300 | 3900 | ||||||||
| B | 1,5 | 1600 | 64 | 4800 | 4300 | 700 | |||||||||
| C | 1,1 | 1400 | 61 | 4300 | 3800 | 1100 | |||||||||
| D | 0,75 | 1200 | 57 | 3400 | 1000 | ||||||||||
| E | 0,37 | 1000 | 53 | 3100 | 1200 | ||||||||||
| 300 | A | 5,50 | 1800 | 72 | 9800 | 9000 | 7400 | 2300 | |||||||
| B | 4,00 | 1600 | 69 | 8900 | 8500 | 7200 | 2000 | ||||||||
| C | 3,00 | 1400 | 67 | 7500 | 6900 | 1900 | |||||||||
| D | 2,20 | 1200 | 63 | 6600 | 5800 | 3100 | |||||||||
| E | 1,10 | 1000 | 59 | 5500 | 4800 | 1700 | |||||||||
| 350 | A | 11,00 | 1600 | 74 | 13500 | 12800 | 11400 | 4900 | |||||||
| B | 5,50 | 1400 | 71 | 11700 | 10100 | 3400 | |||||||||
| C | 4,00 | 1200 | 68 | 10000 | 9100 | 2900 | |||||||||
| D | 2,20 | 1000 | 64 | 8400 | 7200 | 3000 | |||||||||
| E | 1,10 | 800 | 59 | 7000 | 5700 | ||||||||||
| 400 | A | 11,00 | 1400 | 74 | 18300 | 17200 | 15200 | 7000 | 2000 | ||||||
| B | 7,50 | 1200 | 72 | 15600 | 13100 | 3500 | |||||||||
| C | 4,00 | 1000 | 68 | 12500 | 11100 | 2000 | |||||||||
| D | 2,20 | 800 | 63 | 9500 | 6500 | 2000 | |||||||||
| 450 | A | 22,00 | 1400 | 74 | 25500 | 24000 | 21500 | 15000 | 5500 | ||||||
| B | 15,00 | 1200 | 72 | 22000 | 20500 | 17000 | 6000 | ||||||||
| C | 7,50 | 1000 | 68 | 18000 | 17000 | 12500 | 2500 | ||||||||
| D | 4,00 | 800 | 63 | 15000 | 13000 | 9000 | |||||||||
| E | 1,50 | 600 | 60 | 11000 | 9000 | ||||||||||
| 500 | A | 30,00 | 1400 | 82 | 34000 | 33000 | 30000 | 26000 | 13000 | 6000 | |||||
| B | 22,00 | 1200 | 78 | 29000 | 27000 | 23000 | 9000 | ||||||||
| C | 15,00 | 1000 | 74 | 25000 | 22000 | 12000 | |||||||||
| D | 7,50 | 800 | 70 | 19000 | 17000 | 5000 | |||||||||
| E | 2,00 | 600 | 64 | 14000 | 7000 | ||||||||||
Listino prezzi
| Modello | EVCCT | EVCCT 4/6 P | |||||||||
| A | B | C | D | E | A | B | C | D | E | ||
| euro | euro | ||||||||||
| 250 | 4.411,65 | 4.161,60 | 4.040,95 | 3.923,79 | 3.740,19 | 4.953,70 | 4.633,71 | 4.485,09 | 4.387,17 | 4.189,58 | |
| 300 | 5.633,90 | 5.224,73 | 4.899,50 | 4.717,65 | 4.362,69 | 6.357,81 | 6.099,02 | 5.450,30 | 5.371,61 | 4.829,55 | |
| 350 | 10.033,30 | 6.249,39 | 5.780,78 | 5.291,18 | 4.936,22 | 11.460,14 | 7.097,45 | 6.679,54 | 5.840,23 | 5.520,24 | |
| 400 | 11.099,93 | 7.225,10 | 6.146,23 | 5.668,87 | 12.544,25 | 9.931,89 | 7.024,01 | 6.259,89 | |||
| 450 | 14.264,85 | 12.446,33 | 9.444,03 | 7.427,93 | 6.683,04 | 16.611,43 | 14.590,08 | 12.544,25 | 8.305,71 | 7.146,41 | |
| 500 | 18.697,47 | 15.107,66 | 9.444,03 | 11.134,90 | 8.137,85 | 25.385,76 | 17.819,69 | 15.625,23 | 10.942,56 | 8.725,37 | |
