EVCL Cassoncini ventilanti
Descrizione
Cassoncini ventilanti insonorizzati, per impianti di ventilazione o di estrazione dell’aria.
Caratteristiche
- Struttura in lamiera di acciaio galvanizzato;
- Girante con pale curve in avanti in lamiera di acciaio galvanizzato;
- Premistoppa per l'ingresso del cavo;
- Motori chiusi con protezione termica integrata, classe F, dotati di cuscinetti a sfere, grado di protezione IP54;
- Monofase 220-240 V 50 Hz e trifase 220-240/380-415 V 50 Hz;
- Temperatura di esercizio: -25 ºC +60 ºC;
Impiego
L’installazione è prevista su reti aerauliche di mandata o ripresa, con collegamento diretto ai canali con aria pulita o leggermente polverosa. Portate da 1000 a 5000 m³/h e pressioni statiche fino a 450 Pa.
Accessori
- RCS - Regolatori di velocità;
- Tettuccio parapioggia;
- Cuffia con rete antivolatile;

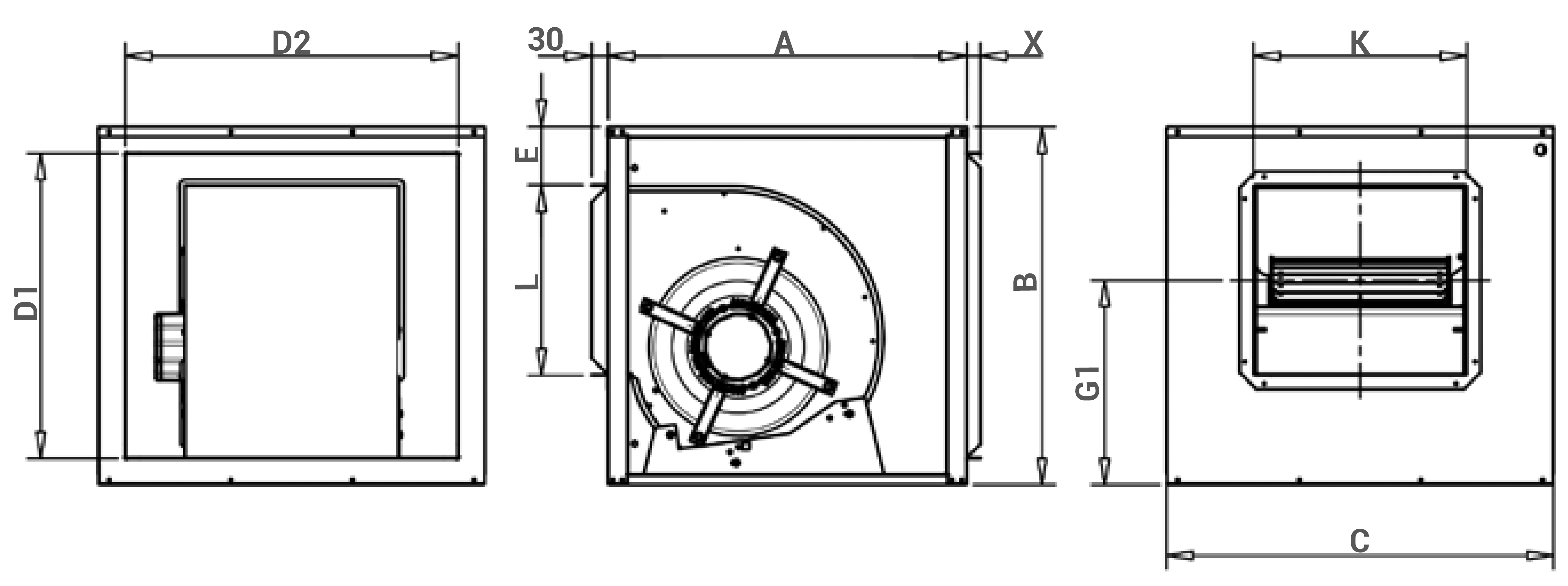

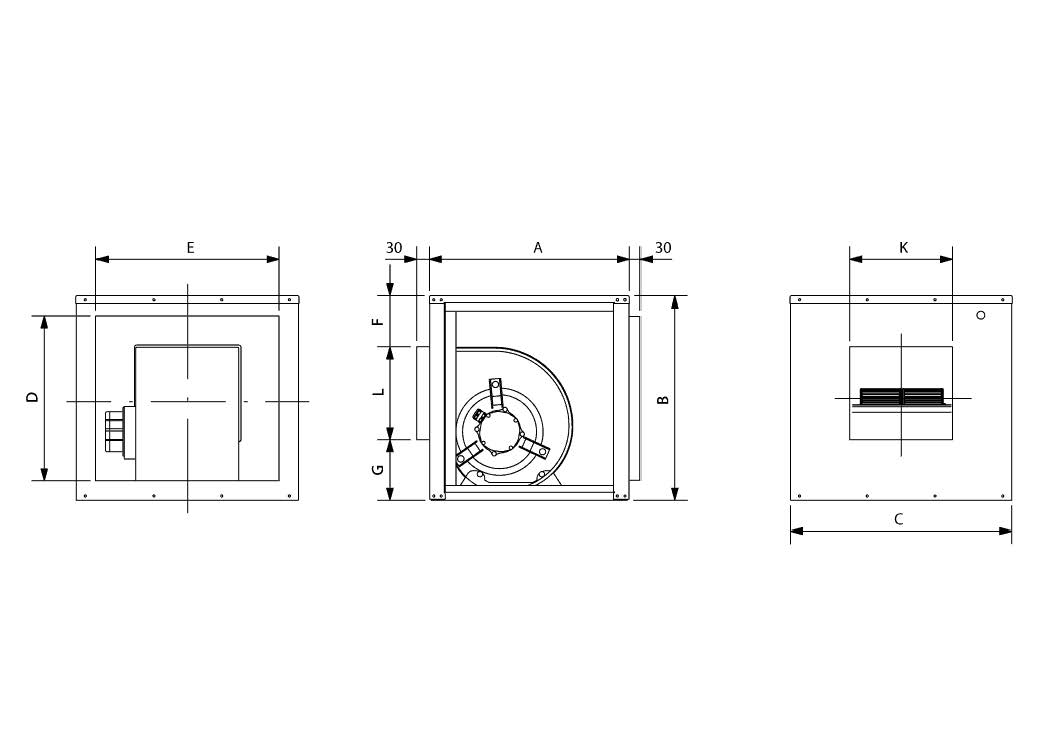

Dimensioni
Tutte le dimensioni sono espresse in mm
| Modello | A | B | C | E | D1 | D2 | G1 | L | K | X |
| EVCL 7/7 | 450 | 460 | 500 | 110 | 370 | 410 | 245 | 210 | 232 | 25 |
| EVCL 9/9 | 500 | 522 | 550 | 129,5 | 426 | 454 | 261 | 263 | 300 | 25 |
| EVCL 10/10 | 550 | 575 | 600 | 107 | 479 | 504 | 322 | 292 | 326 | 25 |
| EVCL 12/12 | 650 | 650 | 700 | 106 | 550 | 604 | 372,5 | 345 | 387 | 25 |
Caratteristiche Tecniche
Modello Potenza Nr. Poli Nr. Velocità Alimentazione Assorbimento Max Indice di Rumorosità Tipo Motore Peso Regolatore di Velocità W A dB(A) kg EVCL 7/7 150 4 1 230V-1F-50Hz 1,15 58 CHIUSO 19,4 RCS300 EVCL 7/7 80 6 1 230V-1F-50Hz 0,85 53 CHIUSO 19,4 RCS300 EVCL 9/9 550 4 1 230V-1F-50Hz 3,65 70 CHIUSO 28,9 RCS900 EVCL 10/10 550 4 1 230V-1F-50Hz 3,65 70 CHIUSO 33,8 RCS900 EVCL 10/10 250 6 1 230V-1F-50Hz 1,60 61 CHIUSO 32,5 RCS600 EVCL 12/12 750 6 1 230V-1F-50Hz 5,37 70 CHIUSO 47,4 RCS210
Portata Aria
Modello W Nr. Poli Nr. Velocità Pressione Statica Pa 50 100 150 200 250 300 350 400 450 Portata (m3/h) EVCL 7/7 150 4 1 1480 1380 1240 1000 250 EVCL 7/7 80 6 1 1160 995 EVCL 9/9 550 4 1 3550 3340 3085 2640 870 EVCL 10/10 550 4 1 3795 3600 3300 2520 1370 EVCL 10/10 250 6 1 3000 2720 1850 EVCL 12/12 750 6 1 5920 5160 1990
Listino Prezzi
Fornitura e posa in opera di unità di ventilazione centrifuga a doppia aspirazione tipo EVCL o equivalente, progettata per applicazioni in ambito civile e industriale, realizzata con struttura compatta in lamiera di acciaio zincato ad eleva resistenza alla corrosione. L’unità è dotata di isolamento termoacustico integrato che consente di ridurre le dispersioni termiche e contenere la rumorosità, garantendo al tempo stesso elevate prestazioni e comfort acustico.
Il ventilatore è del tipo centrifugo a doppia aspirazione con girante a pale curve in avanti realizzata in acciaio zincato, in grado di assicurare elevati rendimenti e portate d’aria fino a oltre 5.000 m³/h in funzione della configurazione scelta . La costruzione prevede premistoppa per l’ingresso dei cavi e una struttura robusta pensata per facilitare le operazioni di installazione e manutenzione.
L’unità è equipaggiata con motore elettrico chiuso ad alta affidabilità, dotato di protezione termica integrata, isolamento in classe F, cuscinetti a sfere e grado di protezione IP54, idoneo al funzionamento continuo anche in condizioni gravose. L’alimentazione può essere monofase 230V oppure trifase 230/400V a 50 Hz, con campo di temperatura di esercizio compreso tra -25°C e +60°C .
L’installazione è prevista su reti aerauliche di mandata o ripresa, con collegamento diretto ai canali e completa di ogni accessorio necessario al corretto funzionamento. L’unità dovrà essere fornita completa, collaudata e pronta all’uso, conforme alle normative vigenti e idonea a garantire affidabilità, durata nel tempo ed elevate prestazioni energetiche.
