EVCES4 Barriere a lama d'aria

Immagine
EVCES4-3
EVCES4-4
EVCES4-5
EVCES4-6
Immagine
EVCES4-3
EVCES4-4
EVCES4-5
EVCES4-6

Descrizione

Barriere a lama d'aria fino a 3500 m³/h per montaggio a vista.

Caratteristiche

Struttura in acciaio verniciato bianco RAL 9016.
Lama d'aria a 3 velocità.

Impiego

Per ridurre l'entrata di aria calda/fredda dall'esterno su porte di altezza fino a 3,2 m in ambienti tipo bar, ristoranti e negozi. Non idonea per ambienti industriali.

Lunghezze

Lunghezza 1 / 1,5 / 2 / 2,5 m

Versioni

- Senza riscaldamento
- con batteria elettrica
- con batteria ad acqua.

Pannelli di controllo

-BASIC con commutatore manuale
-PRIME con schermo touch-screen, termostato integrato, gestione remota
da APP e possibilità di controllo da ModBus

Solamente con la lama d'aria con controllo PRIME è possibile concatenare più barriere sotto lo stesso pannello
(es. una lama d'aria PRIME + 10 lame d'aria SLAVE)

Le lame d'aria SLAVE sono prive di pannello di controllo.

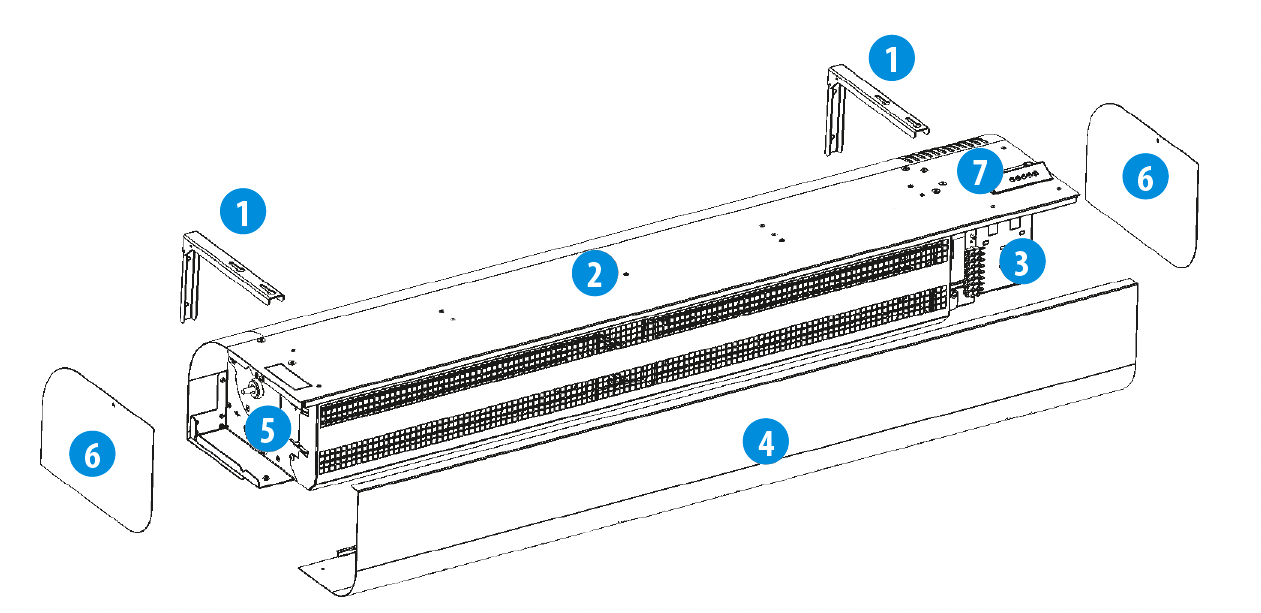

Parti principali

1 - Staffe di fissaggio
2 - chiusura superiore
3 - alloggiamento modulo di controllo
4 - griglia di presa aria
5 - attacchi acqua (solo versione con batteria ad acqua)
6 - chiusure laterali
7 - ingresso alimentazione elettrica

Dimensioni

Tutte le dimensioni sono espresse in mm

ModelloABCDEFGHI
EVCES4 B 1009161252392244511119024095
EVCES4 B 15013251660
EVCES4 B 20018252160
EVCES4 B 25022352570

Dati di funzionamento- altezza massima di installazione 3,2 mt

(1) Portate d’aria misurate secondo ISO 27327-1

ModelloPortata m3/hAlimentazioneConsumo ALunghezzaRiscaldamentoPotenzaAumento di temperatura
velocità 3velocità 2velocità 1motoretotalemmkW°C
EVCES4-B-100-S01350900700230V-1F-50Hz0,60,61252Senza--
EVCES4-B-150-S0220015501150230V-1F-50Hz0,90,91660Senza--
EVCES4-B-200-S0300022001450230V-1F-50Hz1,41,42160Senza--
EVCES4-B-250-S0350032002350230V-1F-50Hz1,41,42570Senza--
EVCES4-B-100-E11350900700400V-3F-50Hz0,614,41252Elettrico3,2 / 6,313,9
EVCES4-B-150-E1220015501150400V-3F-50Hz0,921,31660Elettrico5,0 / 10,013,5
EVCES4-B-200-E1300022001450400V-3F-50Hz1,427,92160Elettrico6,3 / 12,612,5
EVCES4-B-250-E1350032002350400V-3F-50Hz1,426,02570Elettrico8,2 / 16,313,8
EVCES4-B-100-E01350900700400V-3F-50Hz0,613,71252Elettrico3,2 / 4,710,3
EVCES4-B-150-E0220015501150400V-3F-50Hz0,911,91660Elettrico3,8 / 7,510,1
EVCES4-B-200-E0300022001450400V-3F-50Hz1,415,82160Elettrico4,8 / 9,59,4
EVCES4-B-250-E0350032002350400V-3F-50Hz1,419,42570Elettrico6,9 / 12,210,4
EVCES4-B-100-V21300900700230V-1F-50Hz0,60,61252Acqua16,036,4
EVCES4-B-150-V2200015001150230V-1F-50Hz0,90,91660Acqua23,635,0
EVCES4-B-200-V2295023001650230V-1F-50Hz1,41,42160Acqua34,034,1
EVCES4-B-250-V2370032002350230V-1F-50Hz1,41,42570Acqua42,934,3

Pressione sonora

(2) Livelli di pressione sonora secondo ISO 27327-2 a 3 e 5 m di distanza alla massima velocità. Fattore direzionale: Q = 2

(3) Livelli di pressione sonora secondo ISO 27327-2 a 3 e 5 m di distanza alla massima velocità. Fattore direzionale: Q = 2

ModelloPressione sonora a 3 mt - dB(A)²Potenza sonora - dB(A)³Peso kg
velocità 3velocità 2velocità 1
EVCES4-B-100-S04838296922,0
EVCES4-B-150-S05054357128,0
EVCES4-B-200-S05145347236,0
EVCES4-B-250-S05252457442,0
EVCES4-B-100-E14838296923,0
EVCES4-B-150-E15054357129,0
EVCES4-B-200-E15145347237,0
EVCES4-B-250-E15252457444,0
EVCES4-B-100-E04838296923,0
EVCES4-B-150-E05054357129,0
EVCES4-B-200-E05145347237,0
EVCES4-B-250-E05252457444,0
EVCES4-B-100-V24740376825,0
EVCES4-B-150-V24944377131,0
EVCES4-B-200-V25148397341,0
EVCES4-B-250-V25252447448,0

Listino prezzi lame d'aria BASIC

ModelloEuro
EVCES4-B-100-S0-BA2.127,54
EVCES4-B-150-S0-BA2.493,03
EVCES4-B-200-S0-BA2.763,43
EVCES4-B-250-S0-BA3.356,23
EVCES4-B-100-E1-BA2.640,11
EVCES4-B-150-E1-BA3.369,60
EVCES4-B-200-E1-BA3.687,54
EVCES4-B-250-E1-BA4.375,43
EVCES4-B-100-E0-BA2.536,11
EVCES4-B-150-E0-BA3.229,94
EVCES4-B-200-E0-BA3.530,06
EVCES4-B-250-E0-BA4.182,29
EVCES4-B-100-V2-BA2.601,49
EVCES4-B-150-V2-BA3.094,74
EVCES4-B-200-V2-BA3.479,54
EVCES4-B-250-V2-BA4.170,40

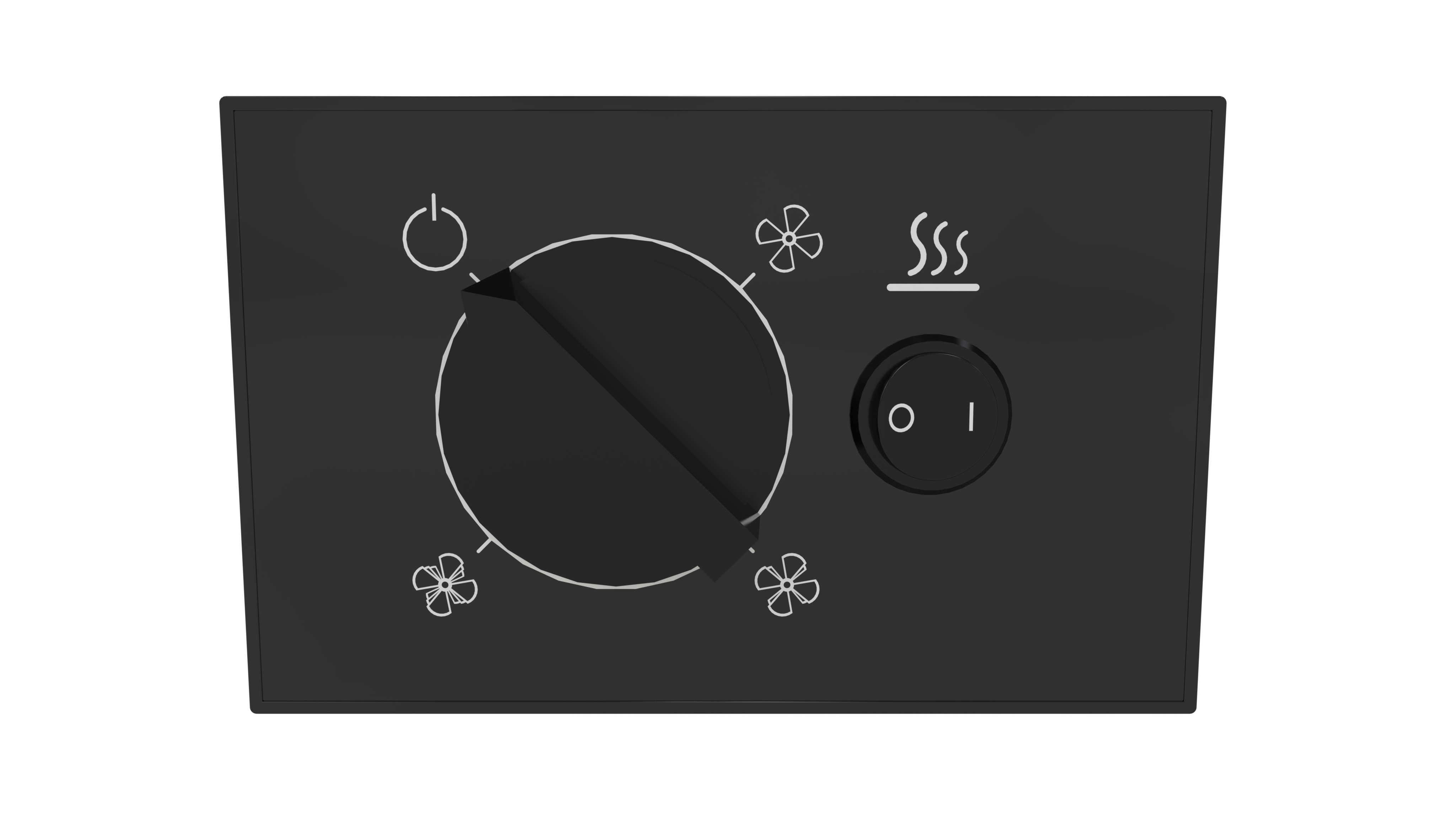

Pannello di comando BASIC

Pannello di comando BASIC

Listino prezzi lame d'aria PRIME

ModelloEuro
EVCES4-B-100-S0-PR2.741,14
EVCES4-B-150-S0-PR3.152,69
EVCES4-B-200-S0-PR3.568,69
EVCES4-B-250-S0-PR3.974,29
EVCES4-B-100-E1-PR3.531,54
EVCES4-B-150-E1-PR4.082,74
EVCES4-B-200-E1-PR4.660,69
EVCES4-B-250-E1-PR5.173,26
EVCES4-B-100-E0-PR3.524,11
EVCES4-B-150-E0-PR4.001,03
EVCES4-B-200-E0-PR4.645,83
EVCES4-B-250-E0-PR5.164,34
EVCES4-B-100-V2-PR3.305,71
EVCES4-B-150-V2-PR3.827,20
EVCES4-B-200-V2-PR4.390,29
EVCES4-B-250-V2-PR4.919,20

Pannello di comando PRIME.

Applicazione AirGenio PRIME 2VV s.r.o. disponibile sia su GOOGLE PLAY che su APPLE STORE.

Listino prezzi lame d'aria SLAVE

ModelloEuro
EVCES4-B-100-S0-PS2.328,11
EVCES4-B-150-S0-PS2.738,17
EVCES4-B-200-S0-PS3.069,49
EVCES4-B-250-S0-PS3.561,26
EVCES4-B-100-E1-PS2.996,69
EVCES4-B-150-E1-PS3.586,51
EVCES4-B-200-E1-PS4.044,11
EVCES4-B-250-E1-PS4.732,00
EVCES4-B-100-E0-PS2.892,69
EVCES4-B-150-E0-PS3.601,37
EVCES4-B-200-E0-PS3.885,14
EVCES4-B-250-E0-PS4.538,86
EVCES4-B-100-V2-PS2.892,69
EVCES4-B-150-V2-PS3.412,69
EVCES4-B-200-V2-PS3.856,91
EVCES4-B-250-V2-PS4.504,69

SENZA pannello di controllo

Accessori opzionali

ModelloDescrizioneEuro
EDSInterruttore apertura porta (comando per versione BASIC)179,52
EDK-B-3Interruttore apertura porta (comando per versione PRIME)84,48
ETER-PTermostato ambiente da parete84,48
EV135-3/4BValvola a 3 vie con capillare891,57
EZV3Valvola a 3 vie motorizzata ON/OFF475,20
EVCE-RALVerniciatura RAL a richiestaa.r.

Gamma EVCES4-B per porte di altezza massima 3,2mt
•4 lunghezze: 1000, 1500, 2000 e 2500 mm.
•Portate: sino a 3500 m³/h.
•3 modelli: Elettrico / Acqua calda / Senza riscaldamento.
•Potenza modello elettrico: sino a 16,3 kW (2 versioni di potenza).
•Potenza modello acqua calda: sino a 43,3kW.
•Disponibile con comandi remoti a filo: BASIC a selettore, PRIME touch-screen
•Ingressi per finecorsa porte e termostato ambiente ( per modelli riscaldati) per controllo riscaldamento su tutte le
versioni di comando.
•Connessione Modbus per versione Prime
Involucro:
•Struttura in acciaio galvanizzato (spessore 0,80 mm) RAL9016.
•Indice di protezione IP20.
•Griglia d’aspirazione con filtro integrato.
•Diffusore di mandata orientabile da 3 a 15° a concezione alveolare che garantisce:
- bassa rumorosità ambientale.
- flusso laminare con ottimizzazione dell’effetto schermo termico.
Ventilatore:
•Tipo tangenziale diametro 100 mm, 3 velocità.
Batteria ad acqua calda:
•2 ranghi.
•attacchi acqua: G3/4”.
Batteria elettrica:
•Tecnologia A FILO con inerzia ridotta.
•Solo 15 sec. per disporre del 100% della potenza.
•Termostati di surriscaldamento e d’emergenza integrati.
•Post ventilazione di sicurezza: assicura il funzionamento dei ventilatori per 30 secondi dopo l’arresto della lama
d’aria. Questa funzione ha lo scopo di raffreddare la batteria.
