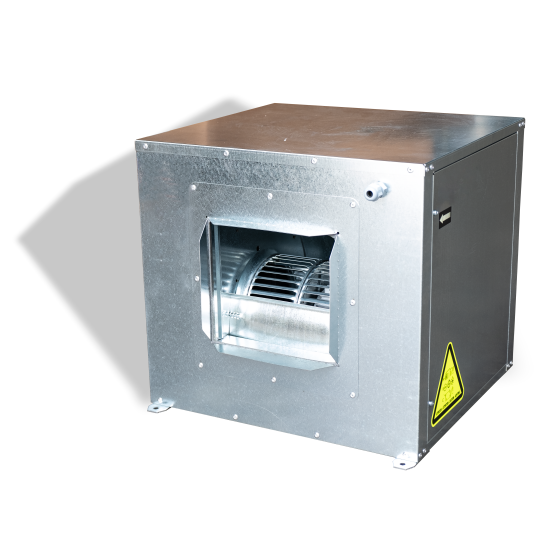

EVCL Cassoncini ventilanti
Descrizione
Cassoncini ventilanti insonorizzati, per impianti di ventilazione o di estrazione dell’aria.
Caratteristiche
Materiale: struttura in lamiera di acciaio galvanizzato con isolamento termico e acustico.
Ventilatore: in acciaio zincato, girante con pale avanti, motore direttamente accoppiato chiuso, protezione termica integrata, classe F e grado di protezione IP54.
Nel Box è presente un pressacavo per il passaggio del cavo di alimentazione. Temperatura massima dell'aria da movimentare: -20 °C +60 °C. Finitura: lamiera di acciaio galvanizzato anticorrosione.
Impiego
Aspirazione o immissione di aria pulita o leggermente polverosa. Portate da 1000 a 5000 m³/h e pressioni statiche fino a 450 Pa.
Accessori
- RCS - Regolatori di velocità;
- Tettuccio parapioggia T- EVCL;
- Cuffia con rete antivolatile C- EVCL;
- Barra filettata EBF;
Dimensioni
Tutte le dimensioni sono espresse in mm.
Modello A B C D E F G L K Peso (kg) EVCL 7/7 450 460 500 370 410 115 135 210 232 20 EVCL 7/7 450 460 500 370 410 115 135 210 232 20 EVCL 9/9 500 522 550 426 454 107 147 268 303 29 EVCL 10/10 550 575 600 479 504 104 177 294 330 33 EVCL 10/10 550 575 600 479 504 104 177 294 330 34 EVCL 12/12 650 650 700 554 604 105 198 347 392 48
Caratteristiche Tecniche
Modello Potenza meccanica nominale Potenza elettrica nominale Nr. Poli Nr. Velocità Alimentazione Assorbimento Max Potenza sonora(LwA) Tipo Motore Regolatore di Velocità W W A dB(A) EVCL 7/7 80 80 6 1 230V-1F-50Hz 0,85 64 CHIUSO RCS300 EVCL 7/7 150 180 4 1 230V-1F-50Hz 1,4 69 CHIUSO RCS300 EVCL 9/9 550 660 4 1 230V-1F-50Hz 4,5 81 CHIUSO RCS900 EVCL 10/10 250 329 6 1 230V-1F-50Hz 2,2 72 CHIUSO RCS600 EVCL 10/10 550 789 4 1 230V-1F-50Hz 4,5 81 CHIUSO RCS900 EVCL 12/12 750 887 6 1 230V-1F-50Hz 6 81 CHIUSO RCS210
Portata Aria
Potete trovare le curve di funzionamento e lo spettro della rumorosità nella scheda tecnica riportata nella sezione “Documentazione”.
Modello W Nr. Poli Nr. Velocità Pressione Statica Pa 50 75 100 150 200 250 300 350 400 450 500 Portata (m3/h) EVCL 7/7 80 4 1 1430 1108 818 EVCL 7/7 150 6 1 1600 1470 1286 721 115 EVCL 9/9 550 4 1 3802 3730 3670 3445 3260 2950 2540 1525 635 205 EVCL 10/10 250 4 1 3350 2995 2255 235 EVCL 10/10 550 6 1 3500 3455 2891 920 EVCL 12/12 750 6 1 5650 5000 3680 1380 603
Listino Prezzi
Modello W Nr. Poli EVCL Regolatore di Velocità T- EVC Tettuccio parapioggia C-EVC Cuffia con rete antivolatile EBF Barre filettate euro euro euro euro euro EVCL 7/7 150 4 791,73 116,06 58,18 78,48 7,08 EVCL 7/7 80 6 781,64 116,06 58,18 78,48 7,08 EVCL 9/9 550 4 1.012,10 168,48 60,85 83,17 7,08 EVCL 10/10 550 4 1.039,82 168,48 60,85 83,17 7,08 EVCL 10/10 250 6 1.049,01 142,27 60,85 83,17 7,08 EVCL 12/12 750 6 1.333,06 248,98 61,99 85,45 7,08
Fornitura e posa in opera di unità di ventilazione centrifuga a doppia aspirazione tipo EVCL o equivalente, progettata per applicazioni in ambito civile e industriale, realizzata con struttura compatta in lamiera di acciaio zincato ad eleva resistenza alla corrosione. L’unità è dotata di isolamento termoacustico integrato che consente di ridurre le dispersioni termiche e contenere la rumorosità, garantendo al tempo stesso elevate prestazioni e comfort acustico.
Il ventilatore è del tipo centrifugo a doppia aspirazione con girante a pale curve in avanti realizzata in acciaio zincato, in grado di assicurare elevati rendimenti e portate d’aria fino a oltre 5.000 m³/h in funzione della configurazione scelta . La costruzione prevede premistoppa per l’ingresso dei cavi e una struttura robusta pensata per facilitare le operazioni di installazione e manutenzione.
L’unità è equipaggiata con motore elettrico chiuso ad alta affidabilità, dotato di protezione termica integrata, isolamento in classe F, cuscinetti a sfere e grado di protezione IP54, idoneo al funzionamento continuo anche in condizioni gravose. L’alimentazione può essere monofase 230V oppure trifase 230/400V a 50 Hz, con campo di temperatura di esercizio compreso tra -25°C e +60°C .
L’installazione è prevista su reti aerauliche di mandata o ripresa, con collegamento diretto ai canali e completa di ogni accessorio necessario al corretto funzionamento. L’unità dovrà essere fornita completa, collaudata e pronta all’uso, conforme alle normative vigenti e idonea a garantire affidabilità, durata nel tempo ed elevate prestazioni energetiche.
