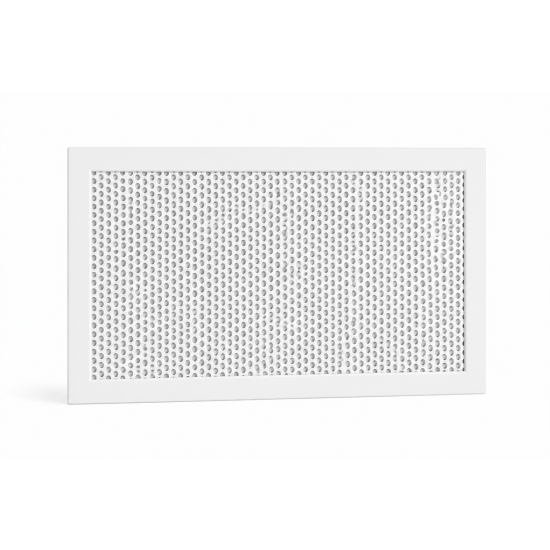

EAGF Griglia forellinata
Descrizione
Griglia forellinata con telaio in alluminio, verniciata bianca RAL 9016 installabile su plenum EPL o EPP con 1, 2 o 3 attacchi per il tubo HTPE PLUS 63 (diametro 63mm interno e 75mm esterno).
Modelli
- EAGF-1212 dimensioni 120x120 mm;
- EAGF-312 dimensioni 300x120 mm;
- EAGF-412 dimensioni 400x120 mm.
Accessori
- EAFI - Filtro con setto in poliestere efficenza G2.
- EPL - Plenum zincato con stacco/stacchi latereale/i.
- EPP - Plenum zincato con stacco/stacchi posteriore/i.
Perdite di Carico
EAGF-1212 EAFI-1212 Portata (m3/h) Pa Pa 10 10 6 15 10 8 20 10 10 25 12 12 30 15 15 35 19 18 40 25 21 45 35 25
EAGF-312 EAFI-312 Portata (m3/h) Pa Pa 40 10 8 45 10 9 50 10 10 55 10 11 60 11 12 65 12 13 70 13,5 14 75 15 15 80 17 16 85 19 17 90 21 18
EAGF-412 EAFI-412 Portata (m3/h) Pa Pa 60 6 8 70 7 10 80 8 12 90 9 14 100 10 16 120 13 17 140 16 18
