EVVMC - EVVMB Valvole di ventilazione per la mandata dell'aria
Descrizione

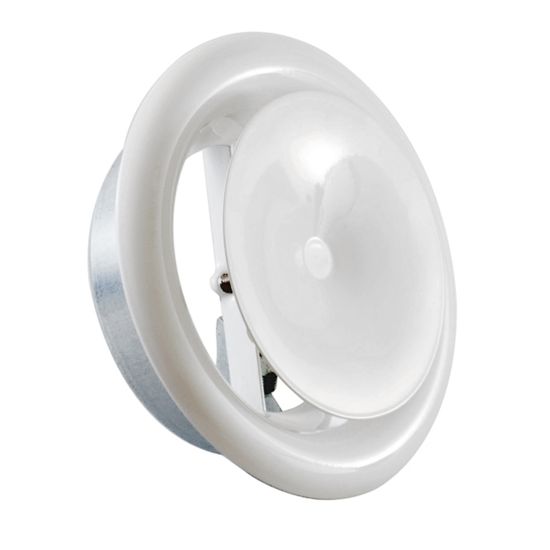

Valvole di mandata costruite in acciaio verniciato di colore bianco, con cono centrale regolabile.
Caratteristiche
Materiale: acciaio.
Finitura EVVMC: verniciato bianco RAL 9010.
Finitura EVVMB: verniciato bianco RAL 9016.
Installazione: con viti non apparenti.
Finitura EVVMC: verniciato bianco RAL 9010.
Finitura EVVMB: verniciato bianco RAL 9016.
Installazione: con viti non apparenti.
Impiego
Montati a soffitto, direttamente a canale, per la mandata dell'aria in locali di servizio, bagni e negozi.
Dimensioni
A (mm) B (mm) C (mm) D (mm) E (mm) 116 80 38 105 79 140 93 38 125 99 166 112 45 150 124 203 137 50 175 149 210 148 50 186 159 250 195 56 225 199Disegno Tecnico Modello
EVVMC - EVVMB 80 EVVMC - EVVMB 100 EVVMC - EVVMB 125 EVVMC - EVVMB 150 EVVMC - EVVMB 160 EVVMC - EVVMB 200
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Modello |  | |||
| m³/h | Apertura "S" (mm) | Perdita di Carico (Pa) | dB(A) | |
| EVVMC - EVVMB 80 | 60 | 6 | 36 | 23 |
| 3 | 45 | 26 | ||
| 0 | 68 | 31 | ||
| 80 | 9 | 45 | 28 | |
| 6 | 60 | 30 | ||
| 3 | 76 | 34 | ||
| 0 | 120 | 37 | ||
| 100 | 12 | 80 | 35 | |
| EVVMC - EVVMB 100 | 100 | 10 | 50 | 25 |
| 5 | 90 | 28 | ||
| 0 | 180 | 35 | ||
| 125 | 10 | 70 | 28 | |
| 5 | 140 | 34 | ||
| 150 | 10 | 100 | 33 | |
| 5 | 200 | 38 | ||
| EVVMC - EVVMB 125 | 130 | 6 | 38 | 21 |
| 3 | 48 | 24 | ||
| 0 | 70 | 28 | ||
| -3 | 100 | 31 | ||
| 160 | 6 | 55 | 27 | |
| 3 | 75 | 28 | ||
| 0 | 110 | 34 | ||
| 190 | 9 | 70 | 30 | |
| 6 | 110 | 34 | ||
| EVVMC - EVVMB 150 / 160 | 160 | 5 | 46 | 22 |
| 0 | 70 | 24 | ||
| -5 | 120 | 30 | ||
| 190 | 5 | 70 | 25 | |
| 0 | 100 | 28 | ||
| -5 | 180 | 35 | ||
| 220 | 10 | 55 | 24 | |
| 5 | 85 | 28 | ||
| 0 | 130 | 32 | ||
| -5 | 180 | 35 | ||
| 250 | 10 | 70 | 27 | |
| 5 | 130 | 32 | ||
| 0 | 180 | 35 | ||
| EVVMC - EVVMB 200 | 300 | 10 | 35 | 22 |
| 0 | 65 | 32 | ||
| -5 | 88 | 30 | ||
| -10 | 140 | 36 | ||
| 350 | 10 | 49 | 26 | |
| 0 | 100 | 34 | ||
| 400 | 10 | 55 | 28 | |
| 0 | 120 | 35 | ||
