CLIMAZONE Kit di distribuzione per 2 - 3 - 4 - 5 - 6 zone
Descrizione
Kit comprensivo di tutti i componenti aeraulici necessari alla distribuzione dell’aria della maggior parte delle unità di climatizzazione canalizzabili. Sono disponibili 6 diversi kit che si differenziano per la tipologia e taglia dell’innovativo plenum universale con flangia estensibile CLIMABOX nonché per la quantità delle bocchette di mandata, per la lunghezza del tubo flessibile e per la dimensione della griglia di ripresa con filtro.
Contenuto CLIMAZONE

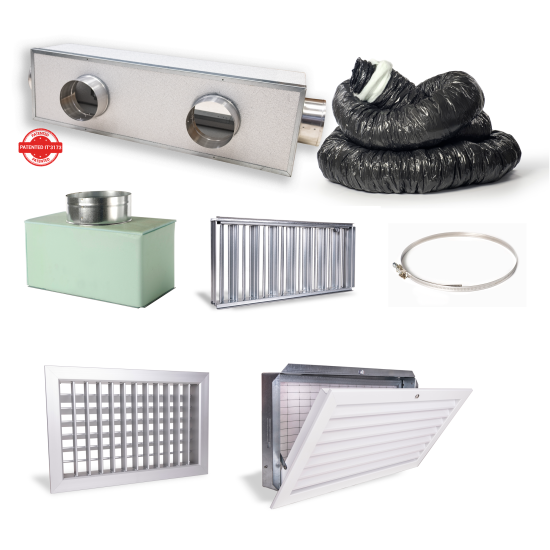

CLIMAZONE è composto dal plenum CLIMABOX, bocchette EBA-VO bianche RAL 9016, serrande di taratura SC, plenum isolati EPI, tubo flessibile ETF10-THERM, fascette metalliche stringi-tubo EFM 60/170 e griglia portafiltro con apertura a libro EGA 3.

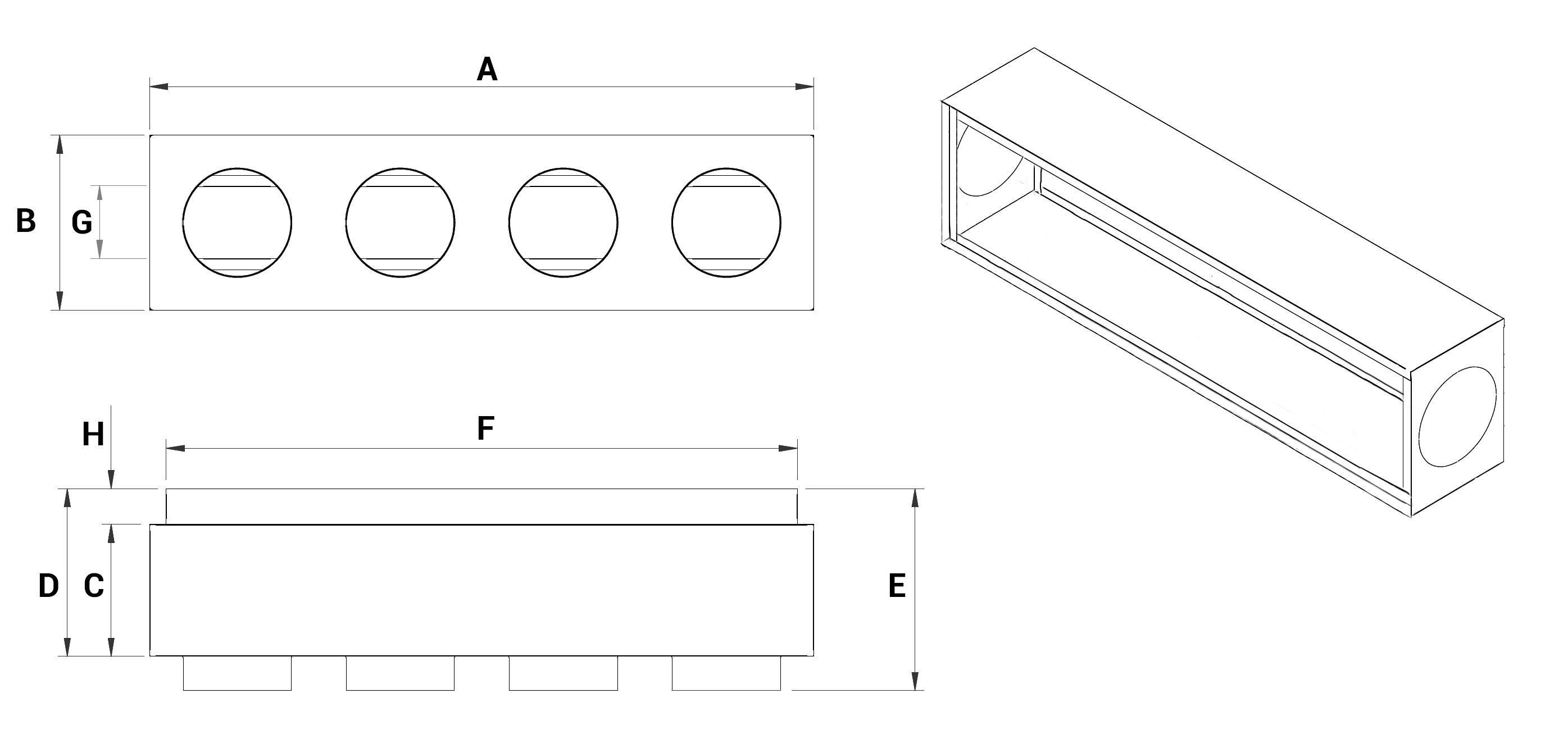

Dimensioni CLIMABOX e associazione con CLIMAZONE
CLIMAZONE CLIMABOX A (mm) B (mm) C (mm) D (mm) E (mm) Modello Flangia Estensione della Flangia F (mm) G (mm) H (mm) Lunghezza (m) Altezza min max min max CLIMAZONE 2 - 3 CLIMABOX P1A 750 275 240 275 350 A 400 675 130 200 37 CLIMAZONE 2 - 3 CLIMABOX P1B 750 275 240 275 350 B 400 675 100 160 37 CLIMAZONE 2 - 3 CLIMABOX P1C 750 275 240 275 350 C 330 620 130 200 37 CLIMAZONE 2 - 3 - 4 CLIMABOX P2A 910 275 240 275 350 A 400 760 130 200 37 CLIMAZONE 2 - 3 - 4 CLIMABOX P3A 940 275 240 275 350 A 570 865 130 200 37 CLIMAZONE 2 - 3 - 4 CLIMABOX P4A 940 300 240 275 350 A 570 865 145 225 37 CLIMAZONE 2 - 3 - 4 - 5 CLIMABOX P5A 1175 275 240 275 350 A 570 1100 130 200 37 CLIMAZONE 2 - 3 - 4 CLIMABOX P5B 1175 275 240 275 350 B 570 1100 100 160 37 CLIMAZONE 2 - 3 - 4 - 5 - 6 CLIMABOX P6A 1440 300 240 275 350 A 740 1365 145 225 37 CLIMAZONE 2 - 3 CLIMABOX P6B 1440 300 240 275 350 B 740 1365 100 160 37
CLIMAZONE completo di accessori per la distribuzione per 2 ZONE
CLIMAZONE CLIMABOX Numero Attacchi Regolabili ø150 mm EBA-VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore ø 150 mm) Tubo flessibile isolato ET F10 THERM diametro 152 mm Fascette stringitubo EFM 60/170 Griglia EGA 3 ral 9016 con filtro, chiusura con calamite Euro Maschio / Femmina CLIMAZONE 2 CLIMABOX P1A 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 751,09 600 x 300 mm CLIMAZONE 2 CLIMABOX P1B 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 751,09 600 x 300 mm CLIMAZONE 2 CLIMABOX P1C 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 751,09 600 x 300 mm CLIMAZONE 2 CLIMABOX P2A 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 823,39 800 x 300 mm CLIMAZONE 2 CLIMABOX P3A 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 831,71 800 x 300 mm CLIMAZONE 2 CLIMABOX P4A 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 836,37 800 x 300 mm CLIMAZONE 2 CLIMABOX P5A 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 876,72 800 x 300 mm CLIMAZONE 2 CLIMABOX P5B 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 876,72 800 x 300 mm CLIMAZONE 2 CLIMABOX P6A 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 997,53 1000 x 300 mm CLIMAZONE 2 CLIMABOX P6B 2 2 pezzi dimensione 300 x 150 mm 10 ml 4 pezzi 1 pezzo dimensione 997,53 1000 x 300 mm
CLIMAZONE completo di accessori per la distribuzione per 3 ZONE
CLIMAZONE CLIMABOX Numero Attacchi Regolabili ø150 mm EBA-VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore ø 150 mm) Tubo flessibile isolato ET F10 THERM diametro 152 mm Fascette stringitubo EFM 60/170 Griglia EGA 3 ral 9016 con filtro, chiusura con calamite Euro Maschio / Femmina CLIMAZONE 3 CLIMABOX P1A 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 860,79 600 x 300 mm CLIMAZONE 3 CLIMABOX P1B 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 860,79 600 x 300 mm CLIMAZONE 3 CLIMABOX P1C 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 860,79 600 x 300 mm CLIMAZONE 3 CLIMABOX P2A 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 933,09 800 x 300 mm CLIMAZONE 3 CLIMABOX P3A 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 941,41 800 x 300 mm CLIMAZONE 3 CLIMABOX P4A 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 946,07 800 x 300 mm CLIMAZONE 3 CLIMABOX P5A 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 986,42 800 x 300 mm CLIMAZONE 3 CLIMABOX P5B 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 986,42 800 x 300 mm CLIMAZONE 3 CLIMABOX P6A 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 1.106,98 1000 x 300 mm CLIMAZONE 3 CLIMABOX P6B 3 3 pezzi dimensione 300 x 150 mm 10 ml 6 pezzi 1 pezzo dimensione 1.106,98 1000 x 300 mm
CLIMAZONE completo di accessori per la distribuzione per 4 ZONE
CLIMAZONE CLIMABOX Numero Attacchi Regolabili ø150 mm EBA-VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore ø 150 mm) Tubo flessibile isolato ET F10 THERM diametro 152 mm Fascette stringitubo EFM 60/170 Griglia EGA 3 ral 9016 con filtro, chiusura con calamite Euro Maschio / Femmina CLIMAZONE 4 CLIMABOX P2A 4 4 pezzi dimensione 300 x 150 mm 20 ml 8 pezzi 1 pezzo dimensione 1.161,01 800 x 300 mm CLIMAZONE 4 CLIMABOX P3A 4 4 pezzi dimensione 300 x 150 mm 20 ml 8 pezzi 1 pezzo dimensione 1.169,25 800 x 300 mm CLIMAZONE 4 CLIMABOX P4A 4 4 pezzi dimensione 300 x 150 mm 20 ml 8 pezzi 1 pezzo dimensione 1.173,91 800 x 300 mm CLIMAZONE 4 CLIMABOX P5A 4 4 pezzi dimensione 300 x 150 mm 20 ml 8 pezzi 1 pezzo dimensione 1.214,26 800 x 300 mm CLIMAZONE 4 CLIMABOX P5B 4 4 pezzi dimensione 300 x 150 mm 20 ml 8 pezzi 1 pezzo dimensione 1.214,26 800 x 300 mm CLIMAZONE 4 CLIMABOX P6A 4 4 pezzi dimensione 300 x 150 mm 20 ml 8 pezzi 1 pezzo dimensione 1.334,82 1000 x 300 mm
CLIMAZONE completo di accessori per la distribuzione per 5 ZONE
CLIMAZONE CLIMABOX Numero Attacchi Regolabili ø150 mm EBA-VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore ø 150 mm) Tubo flessibile isolato ET F10 THERM diametro 152 mm Fascette stringitubo EFM 60/170 Griglia EGA 3 ral 9016 con filtro, chiusura con calamite Euro Maschio / Femmina CLIMAZONE 5 CLIMABOX P5A 5 5 pezzi dimensione 300 x 150 mm 20 ml 10 pezzi 1 pezzo dimensione 1.323,96 800 x 300 mm CLIMAZONE 5 CLIMABOX P6A 5 5 pezzi dimensione 300 x 150 mm 20 ml 10 pezzi 1 pezzo dimensione 1.444,52 1000 x 300 mm
CLIMAZONE completo di accessori per la distribuzione per 6 ZONE
CLIMAZONE CLIMABOX Numero Attacchi Regolabili ø150 mm EBA-VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore ø 150 mm) Tubo flessibile isolato ET F10 THERM diametro 152 mm Fascette stringitubo EFM 60/170 Griglia EGA 3 ral 9016 con filtro, chiusura con calamite Euro Maschio / Femmina CLIMAZONE 6 CLIMABOX P6A 6 6 pezzi dimensione 300 x 150 mm 20 ml 12 pezzi 1 pezzo dimensione 1.554,22 1000 x 300 mm
Accessori
Modello Descrizione Euro EACO-PLUS Collare Regolabile per by-pass ø 150 mm Maschio/Femmina 10,52
