EVINS Ventilating silent boxes with EC motor up to 1600 m³/h

Description

Cassoncini silenziati con ventilatore elettronico radiale a pale rovesce per impianti di ventilazione o di estrazione dell’aria.

Characteristics

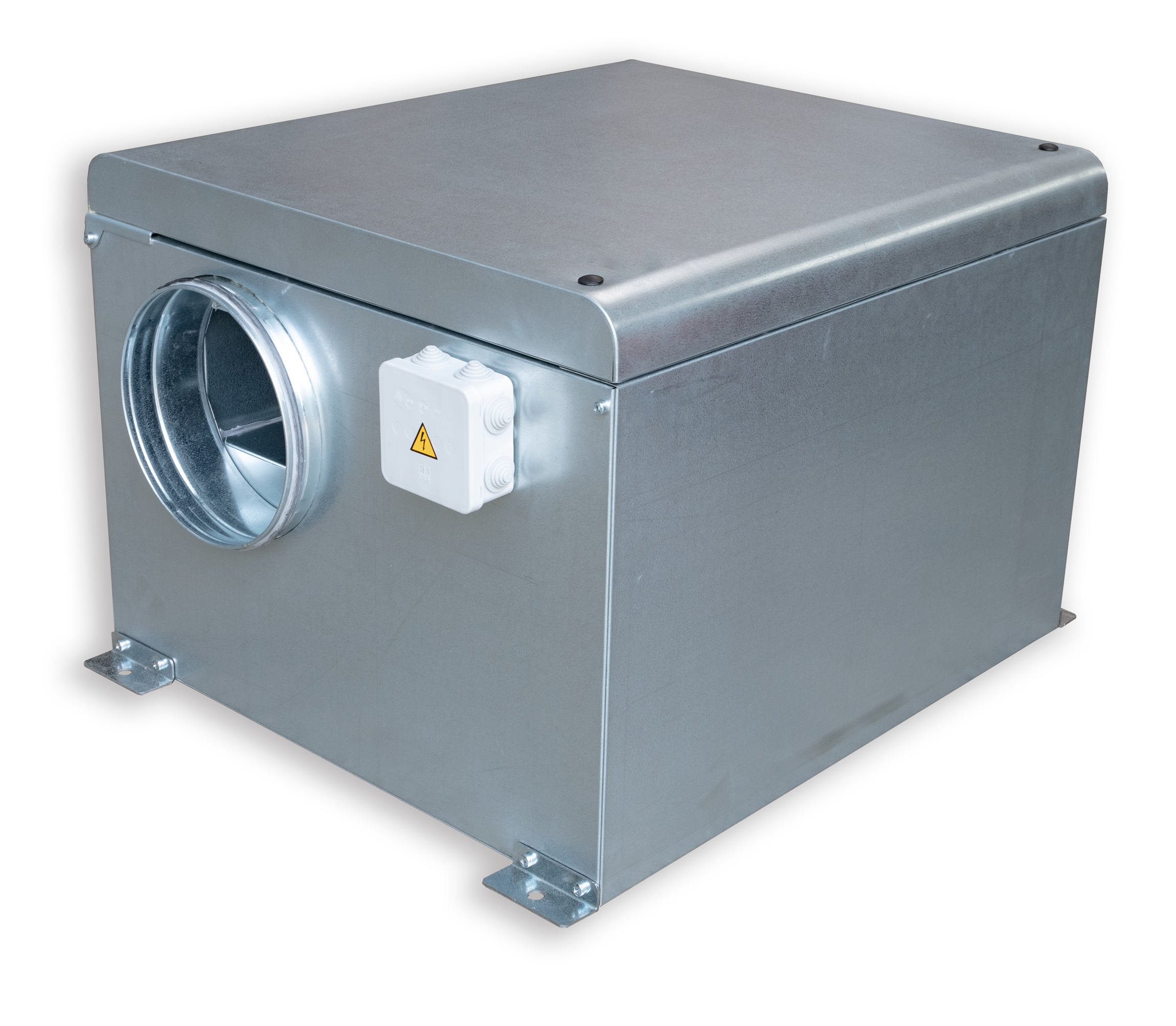

Il cassoncino EVINS è composto da una struttura autoportante in lamiera zincata con isolamento interno in materiale fonoassorbente spessore 50 mm. Nel box sono presenti 2 attacchi circolari maschio con guarnizione per evitare trafilamenti. Il pannello frontale con apertura a libro permette una facile manutenzione.
Il ventilatore installato all’interno del cassoncino è del tipo elettronico radiale a pale rovesce conforme alla normativa Erp. La regolazione della velocità della ventola può avvenire mediante variatore di velocità dedicato oppure con segnale esterno 0-10 V.
Temperatura massima del flusso dell'aria -20°C / +50°C.
Alimentazione 230V / 1ph / 50Hz.
Grado di protezione box IP44 (IP54 modello EVINS-315).
Grado di protezione morsettiera IP55.

use

Aspirazione o immissione di aria pulita o leggermente polverosa.
Portate da 100 a 1600 m³/h e pressioni statiche fino a 1000 Pa.

Control electronics

- EVSRC variatore di velocità;
- segnale 0-10V proveniente da regolatore esterno.



Accessories

Rete di protezione (obbligatoria per l’utilizzo a bocca libera).

Dimensioni

Tutte le dimensioni sono espresse in mm.


modello B W H M N D E F Kg
EVINS-125 400 410 325 205 165,5 125 440 330 12,3
EVINS-160 550 485 340 149 193 160 590 405 19
EVINS-200 600 545 425 170 259,3 200 640 465 25
EVINS-250 600 545 425 194 234,5 250 640 565 25
EVINS-315 437 595 475 297,5 238 315 477 515 31

Technical features

Dati riferiti ai valori nominali dichiarati dal costruttore dei ventilatori.


Modello EVINS 125 160 200 250 315
Tipo di Ventilatore   Plug fan
Numero Ventilatori Nr 1
Livello di pressione sonora in campo libero a 1 m dal ventilatore con le bocche canalizzate Lp dB(A) 47 54 58 63 63
Alimentazione V / ph / Hz 230/1/50
Corrente Max assorbita A 0,4 0,99 1,45 1,69 3
Potenza Max assorbita W 53 114 195 213 400

Air flow

modello pressione statica Pa
200 300 400 600 800 1000
portata m3/h
EVINS-125 120 30
EVINS-160 460 390 300 180 40
EVINS-200 880 790 670 480 300 120
EVINS-250 950 850 750 550 310
EVINS-315 1520 1430 1320 1080 680

Price list

modello Euro variatore di velocità rete di protezione
EVSRC
EVINS-125 999,62 135,85 26,46
EVINS-160 1248,63 135,85 31,76
EVINS-200 1436,73 135,85 37,05
EVINS-250 1513,76 135,85 45,87
EVINS-315 3258,61 135,85 52,93
