EDU - EDU/M Diffusori a ugello orientabili a lunga gittata
Descrizione
Diffusori in alluminio a lunga gittata orientabili con angolatura max 30°.
Caratteristiche
Materiale: alluminio.
Finitura: alluminio satinato.
Installazione: con flangia a canale, con raccordo per tubo flessibile o con raccordo per canale rigido circolare.
Altezza di installazione compresa tra 3 m e 30 m in base al modello.
Modelli
- EDU Diffusori a ugello orientabili a lunga gittata.
- EDU/M Diffusori a ugello orientabili a lunga gittata con predisposizione per motore.
Impiego
Ambienti con soffitti molto alti o dove sia necessaria una distribuzione dell’aria a distanza e/o localizzata.
Accessori
- Servomotori per EDU/M: il servomotore viene fornito disassemblato dal diffusore a lunga gittata (installazione a carico del cliente);

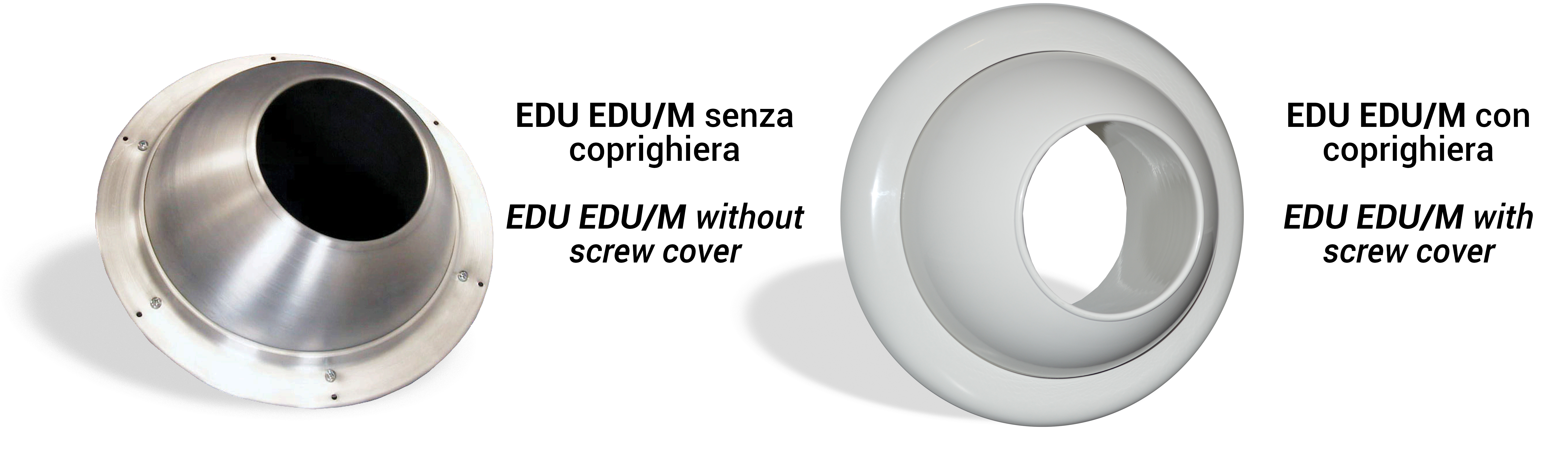

- EDU-C - Coprighiera;
- EDU-SW - Swirl posteriore (riduttore di lancio);
- EDU-RF - Raccordo per tubo flessibile;
- EDU-RC - Raccordo per canale circolare.
A richiesta
- Verniciatura RAL a vostra scelta.
Dimensioni
Tutte le dimensioni sono espresse in mm.
| Modello | Sezione Efficace m² | ØD | ØS | ØC | ØF | E | L1 | J | Ø Foro |
| 40 | 0,0013 | 40 | 80 | 135 | 119 | 41 | 61 | 139 | 115 |
| 50 | 0,0020 | 50 | 102 | 165 | 148 | 50 | 75 | 169 | 135 |
| 80 | 0,0050 | 80 | 160 | 245 | 226 | 52 | 118 | 249 | 205 |
| 110 | 0,0101 | 110 | 200 | 285 | 266 | 82 | 140 | 289 | 250 |
| 150 | 0,0177 | 150 | 300 | 385 | 366 | 128 | 220 | 389 | 352 |
| 200 | 0,0314 | 200 | 400 | 485 | 466 | 172 | 275 | 489 | 452 |
| 230 | 0,0415 | 230 | 400 | 485 | 466 | 160 | 265 | 489 | 452 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
Dal modello 40 al 200 realizzato con cono centrale.
Modello 230 realizzato senza cono centrale.
| Modello | Vk (m/s) | 2 | 4 | 6 | 8 | 10 |
| 40 | m³/h | 9 | 18 | 28 | 37 | 46 |
| L(m) | 2,3 | 4,5 | 7,0 | 9,2 | 11,5 | |
| Pa | 2 | 11 | 27 | 48,0 | 75 | |
| dB(A) | <20 | <20 | <20 | <20 | 20 | |
| 50 | m³/h | 14 | 28 | 43 | 57 | 72 |
| L(m) | 3,0 | 6,0 | 9,0 | 11,0 | 14 | |
| Pa | 2 | 10 | 25 | 44 | 72 | |
| dB(A) | <20 | <20 | <20 | <20 | 21 | |
| 80 | m³/h | 36 | 72 | 108 | 135 | 168 |
| L(m) | 5,0 | 9,0 | 14,0 | 17,0 | 21,0 | |
| Pa | 2 | 9 | 21 | 34 | 54 | |
| dB(A) | <20 | <20 | 20 | 21 | 23 | |
| 110 | m³/h | 73 | 145 | 218 | 291 | 364 |
| L(m) | 5,3 | 10,4 | 15,6 | 20,8 | 25,9 | |
| Pa | 2 | 9 | 21 | 35 | 55 | |
| dB(A) | <20 | <20 | 20 | 23 | 27 | |
| 150 | m³/h | 127 | 254 | 382 | 509 | 637 |
| L(m) | 7,0 | 13,0 | 20,0 | 27,0 | 34,0 | |
| Pa | 2 | 8 | 19 | 34 | 55 | |
| dB(A) | <20 | <20 | 20 | 24 | 29 | |
| 200 | m³/h | 226 | 452 | 678 | 904 | 1130 |
| L(m) | 9,0 | 18 | 27 | 36,0 | 45 | |
| Pa | 2 | 8 | 18 | 32 | 51 | |
| dB(A) | <20 | <20 | <20 | 23 | 28 | |
| 230 | m³/h | 298 | 597 | 896 | 1195 | 1494 |
| L(m) | 10,0 | 21,0 | 31,0 | 40,0 | 46,0 | |
| Pa | 2 | 7 | 17 | 31 | 50 | |
| dB(A) | <20 | <20 | <20 | 22 | 27 |

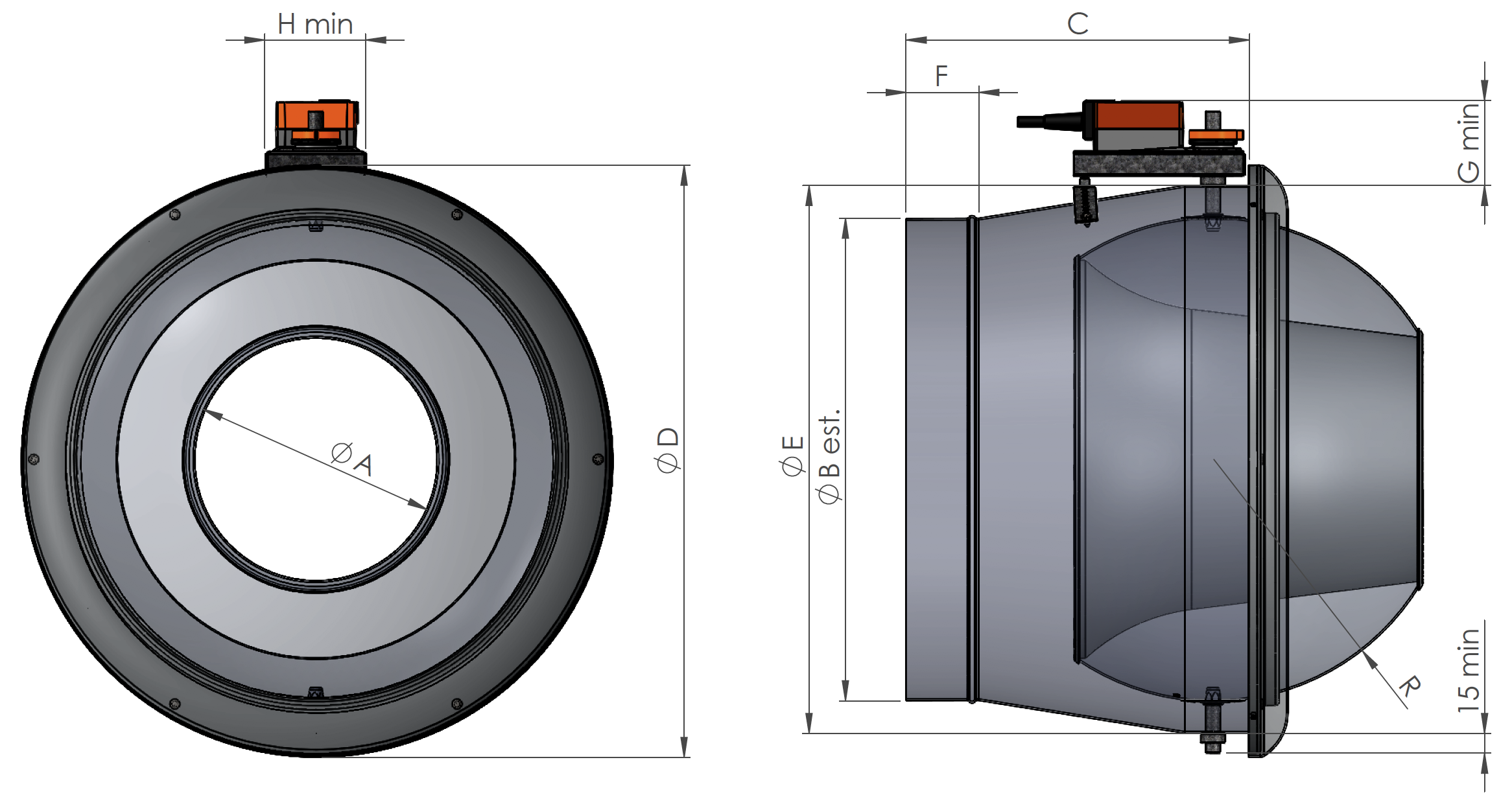

EDU/M Diffusori a ugello orientabili a lunga gittata con predisposizione per motore
D* Coprighiera
Tutte le misure sono espresse in mm
| Dn | A | B | C | D* | E | F | G min | H min | MOT. ON / OFF | Motore Modulante |
| 80 | 80 | 158 | 200 | 258 | 204 | 50 | 38 | 60 | CM24-L / CM230-L | CM24-SR-L |
| 110 | 110 | 198 | 215 | 288 | 252 | 60 | 70 | 85 | CM24-L / CM230-L | CM24-SR-L |
| 150 | 150 | 313 | 283 | 388 | 352 | 60 | 70 | 85 | CM24-L / CM230-L | CM24-SR-L |
| 200 | 200 | 398 | 283 | 488 | 452 | 60 | 70 | 85 | CM24-L / CM230-L | CM24-SR-L |
| 230 | 230 | 398 | 283 | 488 | 452 | 60 | 70 | 85 | CM24-L / CM230-L | CM24-SR-L |

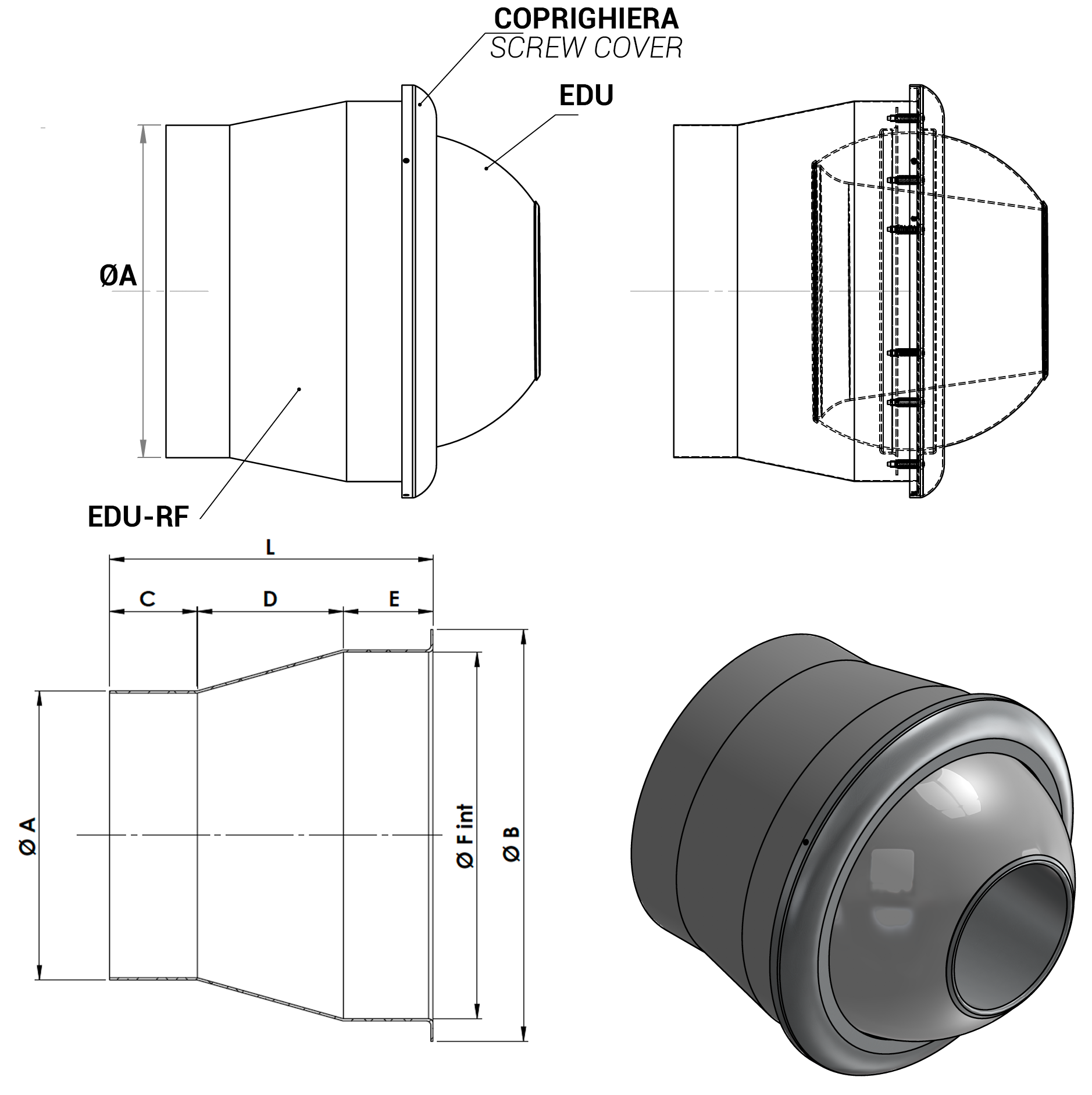

Raccordo per tubo flessibile EDU-RF
Tutte le dimensioni sono espresse in mm.
| Modello | ØA | ØB | C | D | E | Ø F int | L |
| EDU-RF 40 | 78 | 129 | 40 | 40 | 40 | 113 | 120 |
| EDU-RF 50 | 98 | 158 | 60 | 40 | 60 | 138 | 160 |
| EDU-RF 80 | 158 | 230 | 60 | 100 | 60 | 210 | 220 |
| EDU-RF 110 | 198 | 280 | 60 | 100 | 60 | 250 | 220 |
| EDU-RF 150 | 248 | 378 | 60 | 130 | 60 | 358 | 250 |
| EDU-RF 200 | 398 | 480 | 60 | 170 | 60 | 460 | 290 |
| EDU-RF 230 | 398 | 480 | 60 | 170 | 60 | 460 | 290 |

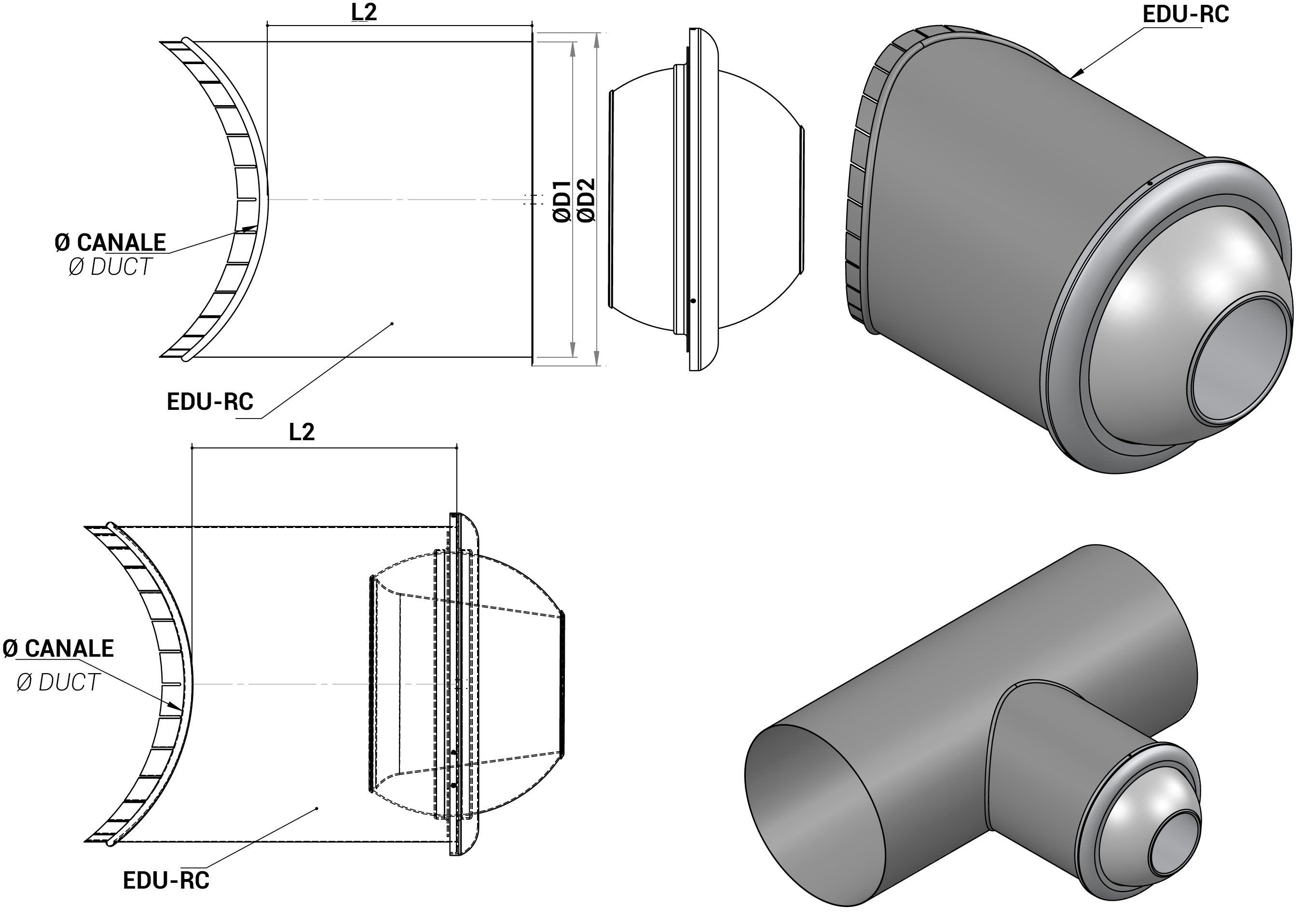

Raccordo per canale circolare EDU-RC
Tutte le dimensioni sono espresse in mm.
Modello L2 Ø D1 Ø D2 Canale min max EDU-RC 40 150 113 129 160 450 EDU-RC 50 150 138 158 200 500 EDU-RC 80 200 210 230 315 630 EDU-RC 110 300 256 276 315 800 EDU-RC 150 300 358 378 500 800 EDU-RC 200 350 460 480 500 1000 EDU-RC 230 350 460 480 500 1000

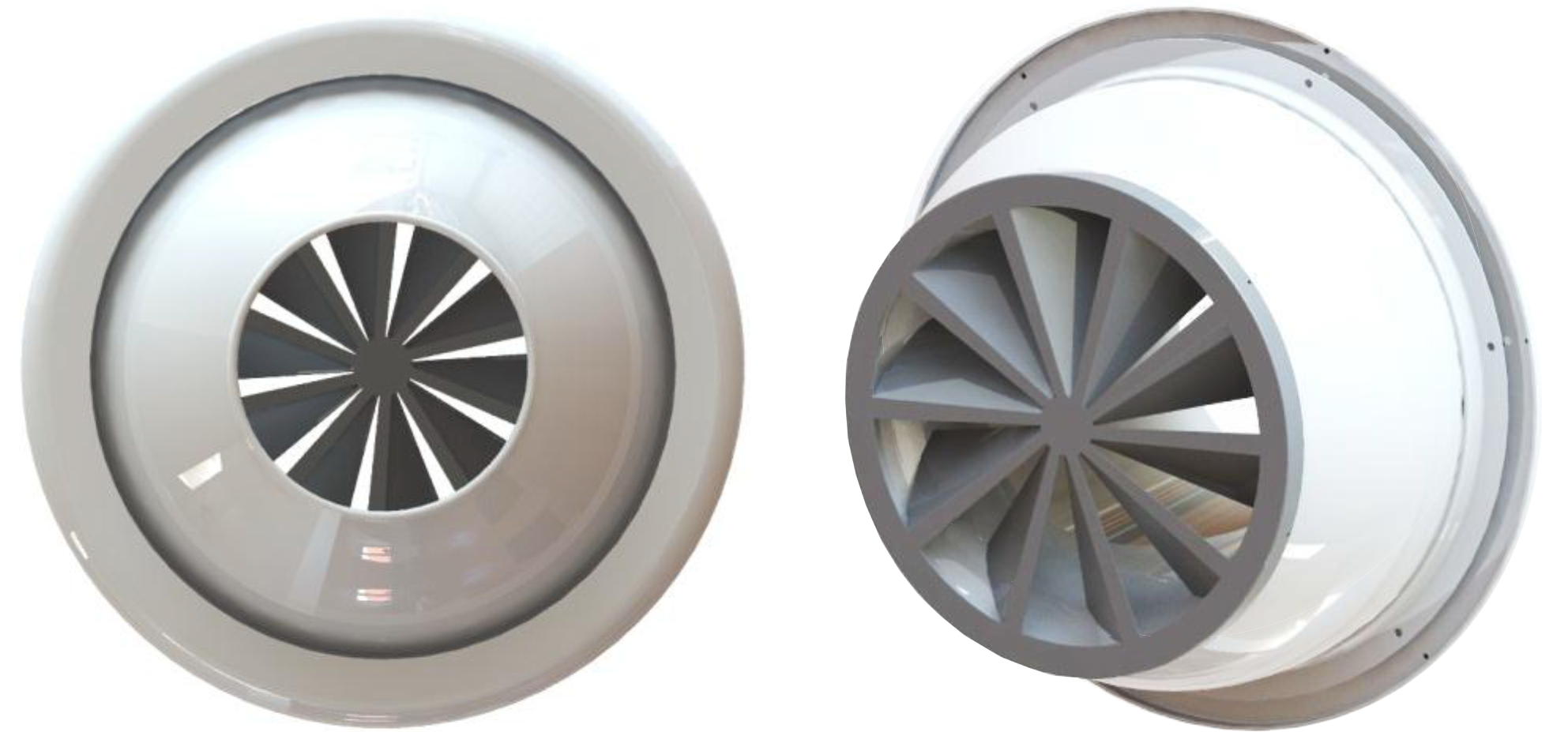

Deflettore swirl
Il deflettore swirl applicato nella parte posteriore del diffusore ad ugelli genera un moto di rotazione che aumenta l'induzione e riduce il lancio del diffusore del 40% ed è particolarmente indicato per l'immissione di portate aria elevate in ambienti di medie dimensioni prevenendo l'insorgere di correnti d'aria sensibili nella zona occupata.

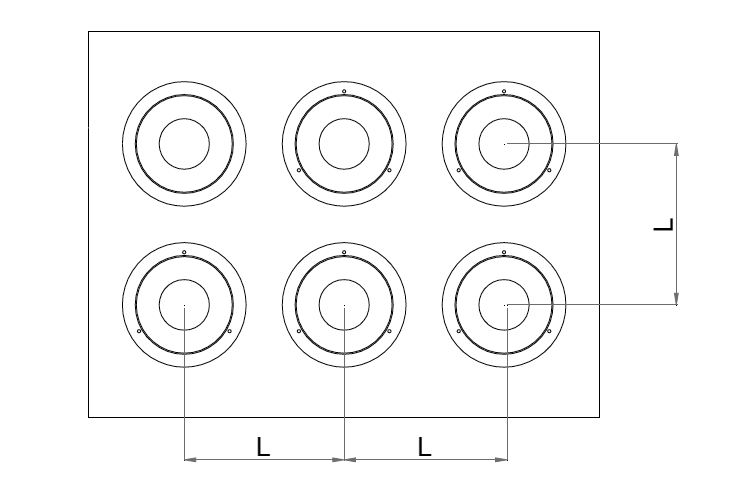

Montaggio in batteria:
Modello L - Distanza minima (mm) 40 170 50 210 80 300 110 350 150 430 200 550 230 550
Listino prezzi
Modello EDU EDU-M Servomotori per EDU/M EDU-C - Coprighiera EDU-SW - Deflettore Swirl EDU-RF - Raccordo per tubo flessibile EDU-RC - Raccordo per canale circolare ON / OFF Modulante 24V 230V 24V 230V euro euro euro euro euro euro euro euro euro euro 40 97,25 - - - - - 25,74 - 29,08 63,62 50 102,69 - - - - - 26,59 42,87 28,74 65,03 80 115,51 338,80 204,25 216,09 293,06 - 30,41 49,29 31,13 68,26 110 160,25 362,66 35,67 56,68 46,68 76,85 150 213,99 457,07 44,14 65,18 52,65 94,58 200 312,40 555,56 55,14 74,96 70,25 129,69 230 243,16 486,28 55,14 74,96 70,25 137,50
