EDE-FB Diffusori a getto elicoidale a geometria fissa
Descrizione

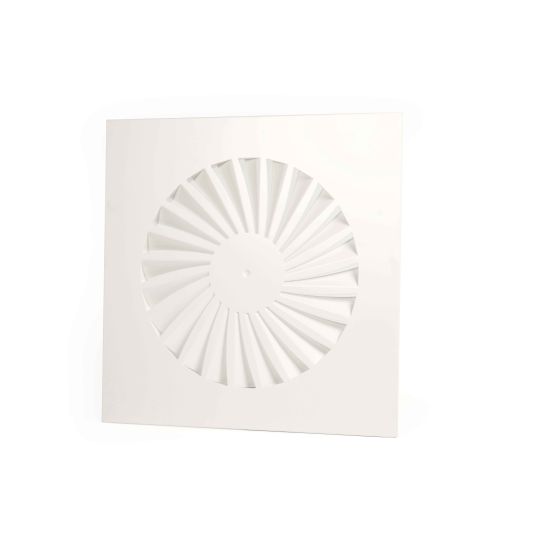

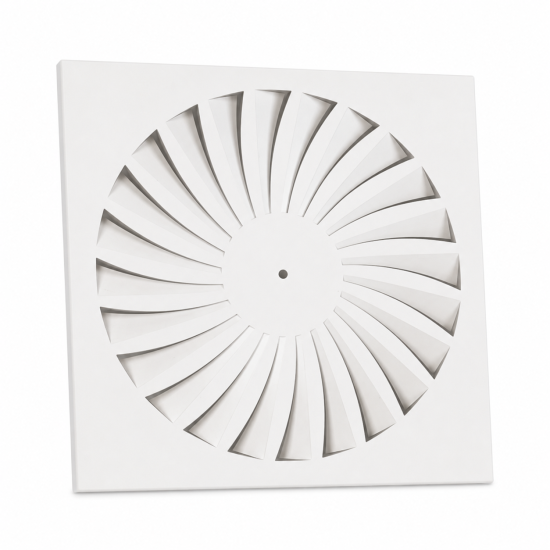

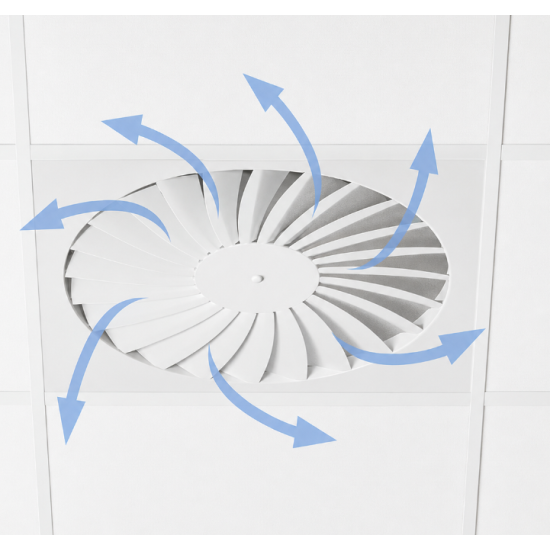

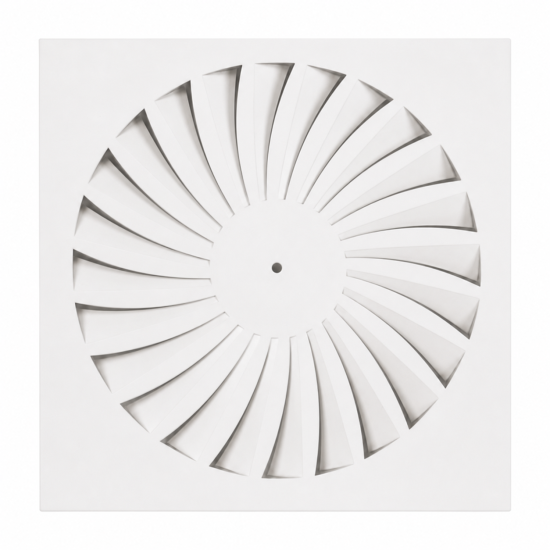

Diffusori a getto elicoidale ad alta induzione su pannello 600x600 con deflettori fissi curvi.
Caratteristiche
Materiale: acciaio.
Finitura: verniciato bianco RAL 9016.
Installazione: con viti laterali o centrale su ponte di montaggio del plenum.
Impiego
Diffusore adatto ad installazione compresa tra i 2,6 a 4 m di altezza.
Accessori
- EPZ-EDE-FB plenum zincato con serranda e ponte di fissaggio;
- EPI-EDE-FB plenum zincato ISOLATO con serranda e ponte di fissaggio;
- Vite e tappino.

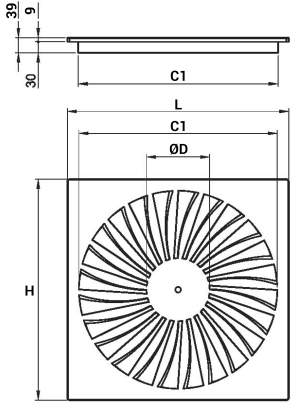

Dimensioni
Tutte le dimensioni sono espresse in mm.
Modello L x H Ø D C1 300 / 598 598x598 90 260 400 / 598 598x598 117 337 500 / 598 598x598 153 440 600 / 598 598x598 178 537
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace | Vk | 2 | 3 | 4 | 5 | 6 | 7 |
| m² | ||||||||
| 300 / 598 | 0,0102 | m³/h | 74 | 110 | 147 | 184 | 220 | 257 |
| Pa | 4 | 9 | 16 | 25 | 36 | 49 | ||
| L(m) | 1,2 | 1,7 | 2,3 | 2,9 | 3,4 | 4,0 | ||
| dB(A) | <20 | 22 | 24 | 28 | 34 | 37 | ||
| 400 / 598 | 0,0175 | m³/h | 126 | 189 | 252 | 315 | 378 | 441 |
| Pa | 4 | 9 | 16 | 26 | 37 | 51 | ||
| L(m) | 1,5 | 2,3 | 3,0 | 3,8 | 4,5 | 5,3 | ||
| dB(A) | <20 | <20 | 24 | 28 | 34 | 40 | ||
| 500 / 598 | 0,0266 | m³/h | 192 | 287 | 383 | 479 | 574 | 670 |
| Pa | 4 | 9 | 17 | 26 | 38 | 52 | ||
| L(m) | 1,9 | 2,8 | 3,7 | 4,6 | 5,6 | 6,5 | ||
| dB(A) | <20 | 22 | 30 | 42 | 44 | 47 | ||
| 600 / 598 | 0,0374 | m³/h | 269 | 404 | 538 | 673 | 808 | 942 |
| Pa | 4 | 10 | 17 | 27 | 39 | 53 | ||
| L(m) | 2,2 | 3,3 | 4,4 | 5,5 | 6,6 | 7,7 | ||
| dB(A) | <20 | 22 | 30 | 37 | 42 | 45 |
Dimensioni Plenum
Tutte le dimensioni sono espresse in mm.
Plenum Box Tipologia di Diffusore Compatibile Dimensioni Esterne L1 x H1 (mm) Ø d P1 P2 〼 C E 300 EDE-FB 300 / 598 292x292 146 200 250 260 50 400 EDE-FB 400 / 598 392x392 198 200 300 360 50 500 EDE-FB 500 / 598 492x492 198 200 300 460 50 600 EDE-FB 300 / 598 592x592 248 200 350 560 50 EDE-FB 400 / 598 EDE-FB 500 / 598 EDE-FB 600 / 598
Listino Prezzi
Listino Prezzi Plenum con Stacco Laterale
Per plenum con stacco superiore, quotazione a richiesta.
