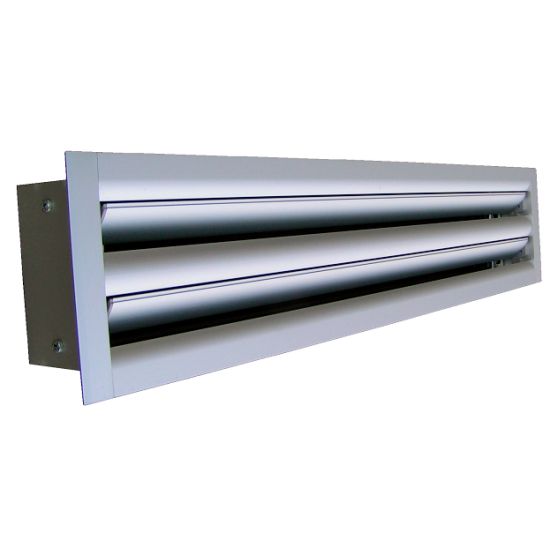

EDFLNA - EDFLBNA Diffusori a feritoie con deflettori rotativi in alluminio
Descrizione
Diffusore in alluminio con deflettori rotativi regolabili per un ottimale controllo del lancio dell'aria. Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Deflettori: in alluminio.
Installazione: a canale o plenum.
Impiego
Diffusore adatto sia alla mandata che alla ripresa dell'aria in ambienti di vaste dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.
Modelli
- EDFLNA-10 diffusori di ripresa (senza deflettori).
- EDFLNA-20 diffusori di mandata con deflettori in ALLUMINIO.
- EDFLBNA-20 diffusori di mandata verniciati bianco RAL9010 con deflettori in ALLUMINIO bianchi.
- EDFLNA-40 diffusori di mandata con deflettori in ALLUMINIO e serranda a scorrimento.
- EDFLBNA-40 diffusori di mandata verniciati bianco RAL9010 con deflettori bianchi in ALLUMINIO e serranda a scorrimento.
- EDFLNA-50 diffusori di mandata con deflettori in ALLUMINIO, equalizzatore e serranda a scorrimento.
- EDFLBNA-50 diffusori di mandata verniciati bianco RAL9010 con deflettori in ALLUMINIO bianchi, equalizzatore e serranda a scorrimento.
Accessori
- EPZ-EDFLN - Plenum Zincato;
- EPI-EDFLN - Plenum Isolato;
- EDFLNA-90°- Angolo di collegamento a 90°;
- Kit di Continuità.

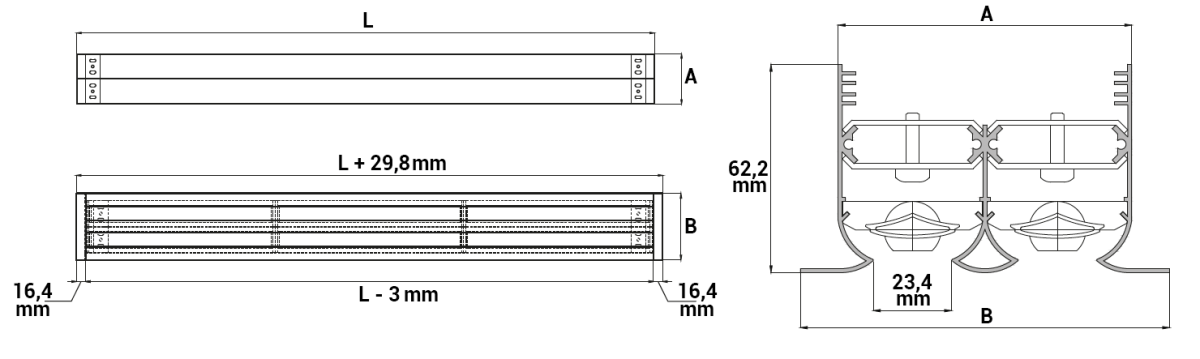

Dimensioni Diffusore Lineare
Tutte le dimensioni sono espresse in mm.
Nr. Feritoie L A B Numero Ponti di Fissaggio 1 Feritoia 800 44,4 67 2 2 Feritoia 87,6 110,2 2 3 Feritoia 130,8 153,4 2 4 Feritoia 174 196,6 2 1 Feritoia 1000 44,4 67 2 2 Feritoia 87,6 110,2 2 3 Feritoia 130,8 153,4 2 4 Feritoia 174 196,6 2 1 Feritoia 1500 44,4 67 3 2 Feritoia 87,6 110,2 3 3 Feritoia 130,8 153,4 3 4 Feritoia 174 196,6 3 1 Feritoia 2000 44,4 67 4 2 Feritoia 87,6 110,2 4 3 Feritoia 130,8 153,4 4 4 Feritoia 174 196,6 4
Dati di Funzionamento
- Dati riferiti a diffusori lunghi 1 m.
- Vk: velocità efficace (m/s).
- m³/h: portata aria.
- Pa: perdite di carico in Pascal.
- Lo(m): lancio orizzontale in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- Lv(m): lancio verticale in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Nr. Feritoie | Sezione Efficace (m²) | Portata Aria, Lancio e Perdita di Carico | |||||||
| 1 Feritoia | 0,0099 | m3/h | 72 | 107 | 143 | 179 | 215 | 251 | 287 |
| Pa | 4 | 9 | 15 | 24 | 35 | 47 | 61 | ||
| Lo(m) | 2,6 | 4,0 | 5,3 | 6,6 | 7,9 | 9,2 | 10,5 | ||
| Lv(m) | 1,8 | 2,8 | 3,7 | 4,6 | 5,5 | 6,5 | 7,4 | ||
| 2 Feritoia | 0,0199 | m3/h | 143 | 215 | 287 | 358 | 430 | 501 | 573 |
| Pa | 5 | 10 | 18 | 29 | 41 | 56 | 74 | ||
| Lo(m) | 3,8 | 5,6 | 7,5 | 9,4 | 11,3 | 13,2 | 15,1 | ||
| Lv(m) | 2,6 | 4,0 | 5,3 | 6,6 | 7,9 | 9,2 | 10,5 | ||
| 3 Feritoia | 0,0298 | m3/h | 215 | 322 | 430 | 537 | 645 | 752 | 860 |
| Pa | 6 | 14 | 26 | 40 | 58 | 79 | 103 | ||
| Lo(m) | 4,4 | 6,7 | 8,9 | 11,1 | 13,3 | 15,6 | 17,8 | ||
| Lv(m) | 3,1 | 4,7 | 6,2 | 7,8 | 9,3 | 10,9 | 12,4 | ||
| 4 Feritoia | 0,0398 | m3/h | 287 | 430 | 573 | 716 | 860 | 1003 | 1146 |
| Pa | 10 | 23 | 41 | 64 | 92 | 125 | 163 | ||
| Lo(m) | 5,0 | 7,6 | 10,1 | 12,6 | 15,1 | 17,6 | 20,2 | ||
| Lv(m) | 3,5 | 5,3 | 7,1 | 8,8 | 10,6 | 12,4 | 14,1 | ||
| Vk | m/s | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Indice di Rumorosità | dB(A) | 25-30 | 30-35 | 35-40 | 40-45 | 42-48 | 45-50 | 50-55 | |
Caratteristiche del Lancio
Angolo di Collegamento
Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 400 mm per lato.
Tutte le misure sono espresse in mm.
Kit di Continuità
Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due morsetti di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.
Rete equalizzatrice e serranda a scorrimento
Dimensioni plenum e sistema di montaggio con ponti di fissaggio
Tutte le dimensioni sono espresse in mm.
Nr. Feritoie L Dimensioni Plenum L1 Numero stacchi Ø d P H E 1 Feritoia 800 815 1 123 200 59 80 1000 1015 1 1500 1515 2 2000 2015 2 2 Feritoia 800 815 1 148 240 102 80 1000 1015 1 1500 1515 2 2000 2015 2 3 Feritoia 800 815 1 148 240 145 80 1000 1015 1 1500 1515 2 2000 2015 2 4 Feritoia 800 815 1 198 285 189 80 1000 1015 1 1500 1515 2 2000 2015 2
Listino Prezzi
Per misure diverse da quanto indicato a listino, aumento del 15% dalla misura superiore indicata in tabella.
Modello EDFLNA-10 EDFLNA-20 EDFLNA-40 EDFLNA-50 EPZ-EDFLN - Plenum Zincato EPI-EDFLN - Plenum Isolato Euro Euro Euro Euro Euro Euro 1
Feritoia800 51,57 58,78 72,95 82,58 57,31 73,37 1000 57,78 68,01 86,75 98,02 63,54 81,65 1500 83,15 101,26 124,43 139,71 80,41 103,83 2000 103,62 127,77 156,54 176,00 102,91 134,72 2 Feritoia 800 75,85 93,68 119,06 136,29 60,79 77,85 1000 84,67 108,30 137,32 157,44 69,38 88,76 1500 120,48 156,70 194,86 221,74 87,92 112,86 2000 149,70 197,97 245,19 279,07 112,06 145,80 3 Feritoia 800 100,36 128,82 167,00 191,87 64,30 82,33 1000 111,34 148,81 192,24 221,12 73,93 94,48 1500 158,04 212,36 268,80 307,28 94,12 120,58 2000 196,01 268,41 339,23 387,55 119,90 155,51 4 Feritoia 800 130,93 170,03 220,95 253,45 69,86 89,00 1000 138,33 189,48 247,03 284,70 77,29 98,91 1500 194,93 267,38 343,68 393,80 98,48 126,41 2000 242,06 338,62 433,20 495,72 125,26 162,66
Listino Prezzi Versione Verniciato Bianco
Modello EDFLBNA-10 EDFLBNA-20 EDFLBNA-40 EDFLBNA-50 EPZ-EDFLN - Plenum Zincato EPI-EDFLN - Plenum Isolato Euro Euro Euro Euro Euro Euro 1
Feritoia800 77,98 89,08 103,26 112,86 57,31 73,37 1000 81,26 98,31 116,99 128,30 63,54 81,65 1500 106,61 134,98 158,16 173,43 80,41 103,83 2000 132,36 164,93 193,67 213,10 102,91 134,72 2 Feritoia 800 99,28 130,82 156,20 173,45 60,79 77,85 1000 107,87 145,41 174,44 194,54 69,38 88,76 1500 143,90 200,65 238,82 265,72 87,92 112,86 2000 178,42 248,80 296,04 329,90 112,06 145,80 3 Feritoia 800 123,79 172,80 210,97 235,82 64,30 82,33 1000 134,77 192,78 236,17 265,08 73,93 94,48 1500 181,45 266,58 323,02 361,52 94,12 120,58 2000 224,73 332,92 403,73 452,00 119,90 155,51 4 Feritoia 800 154,40 220,84 271,77 304,23 69,86 89,00 1000 161,79 240,27 297,82 335,51 77,29 98,91 1500 218,41 331,88 408,19 458,31 98,48 126,41 2000 270,80 416,81 511,35 573,88 125,26 162,66
