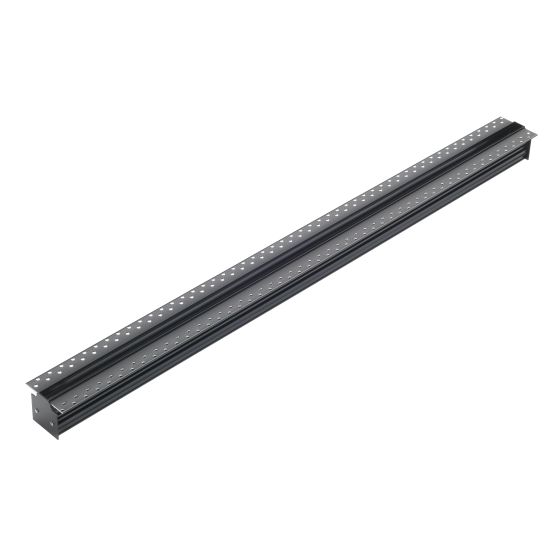

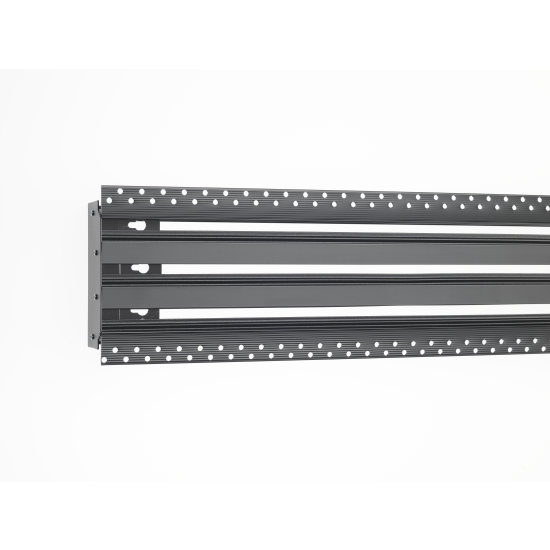

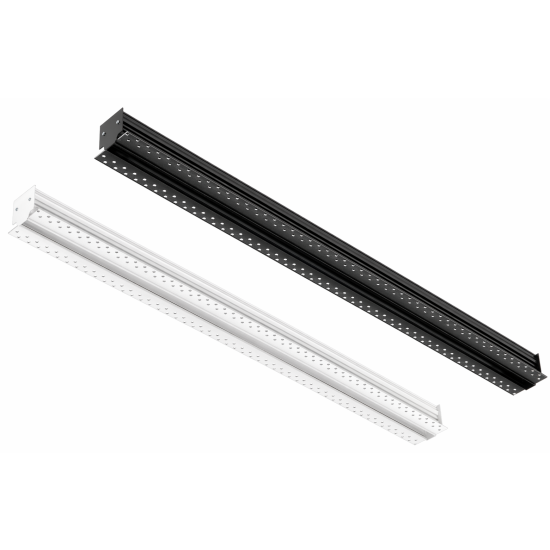

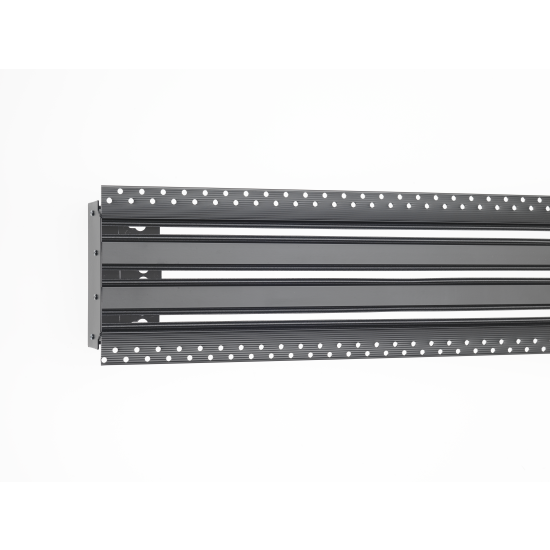

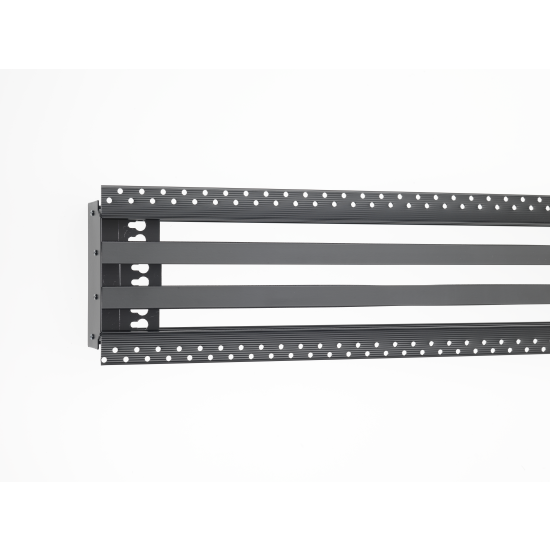

EDLS - EDLSB Diffusori lineari multiferitoia a scomparsa
Descrizione
Diffusori lineari a scomparsa con mono e multiferitoia da 20 mm o 30 mm con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria. Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.
Caratteristiche
Materiale: alluminio.
Finitura EDLS: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLSB: telaio e deflettori in alluminio verniciato bianco RAL9016. Numero feritoie: da 1 a 3 Dimensioni feritoia: 20 mm o 30 mm.
Installazione: mediante plenum con sistema di montaggio a ponti. Posizionamento nastro anticrepa su telaio e conseguente rasatura a gesso.
Dimensioni realizzabili in unico pezzo:
lunghezza minima 300 mm;
lunghezza massima 2000 mm.
Possibilità di costruzione in continuità.
Impiego
Modelli
EDLS10-FA - EDLSB10-FA diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 20 mm.
EDLS20-FA - EDLSB20-FA diffusori lineari a scomparsa di mandata con deflettori e feritoia da 20 mm.
EDLS30-FA - EDLSB30-FA diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 20 mm.
EDLS40-FA - EDLSB40-FA diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 20 mm.
EDLS10-FB - EDLSB10-FB diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 30 mm.
EDLS20-FB - EDLSB20-FB diffusori lineari a scomparsa di mandata con deflettori e feritoia da 30 mm.
EDLS30-FB - EDLSB30-FB diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 30 mm.
EDLS40-FB - EDLSB40-FB diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 30 mm.
Accessori
- EPZ-EDL - Plenum zincato;
- EPI-EDL - Plenum isolato;
- Ponti di fissaggio;
- Kit di continuità.
A richiesta
- Possibilità di installazione in continuità.
- Plenum con attacco posteriore ovalizzato.

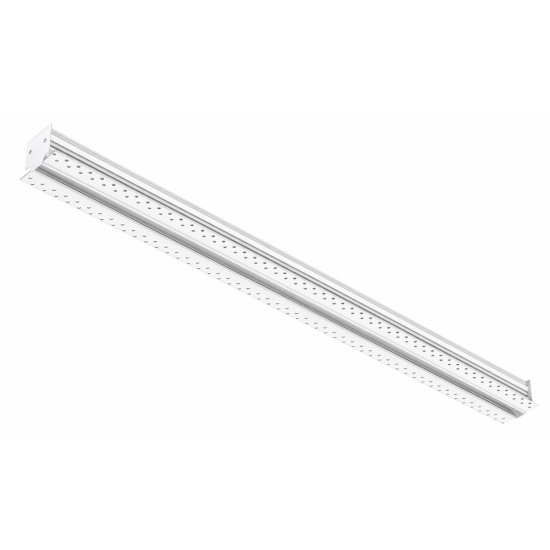

EDLS - EDLSB / 1F (Dimensioni diffusore ad una feritoia)
A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Numero Ponti di Fissaggio Versione con feritoia da 20 mm EDLS-FA EDLSB-FA 60 55 48 41 80 20 2 2 2 2 2 Versione con feritoia da 30 mm EDLS-FB EDLSB-FB 70 65 58 51 51 30 2 2 2 2 2Disegno Tecnico EDLS-FA - EDLS-FB L (mm)
800 1000 1200 1500 2000 800 1000 1200 1500 2000

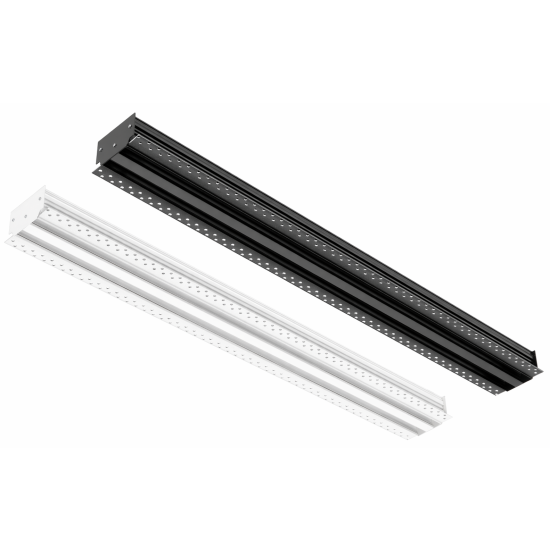

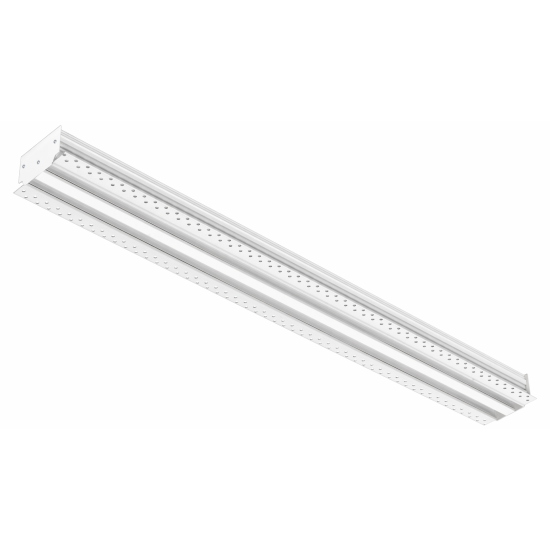

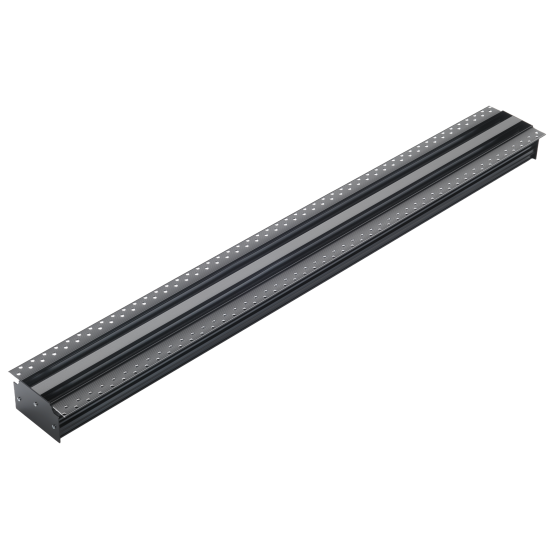

EDLS - EDLSB / 2F (Dimensioni diffusore a due feritoie)
A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Versione con feritoia da 20 mm EDLS-FA EDLSB-FA Versione con feritoia da 30 mm EDLS-FB EDLSB-FBDisegno Tecnico EDLS-FA - EDLS-FB - 2F L (mm) Numero Ponti di Fissaggio
800 100 95 88 81 120 20 2 1000 2 1200 2 1500 2 2000 2 800 120 115 108 101 140 30 2 1000 2 1200 2 1500 2 2000 2

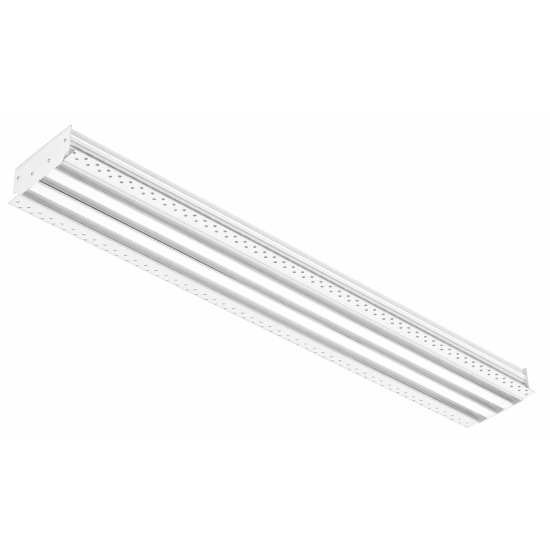

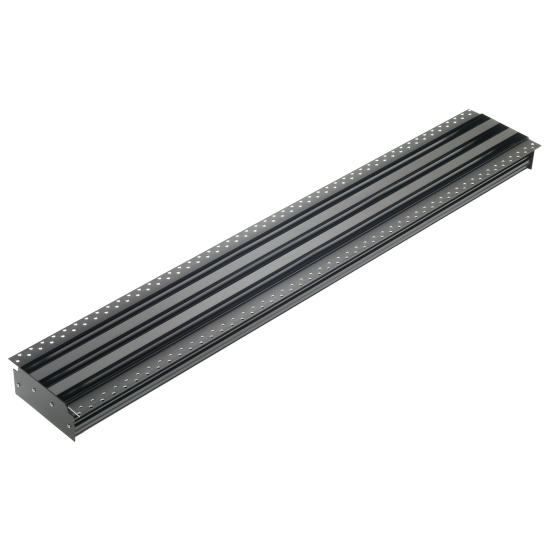

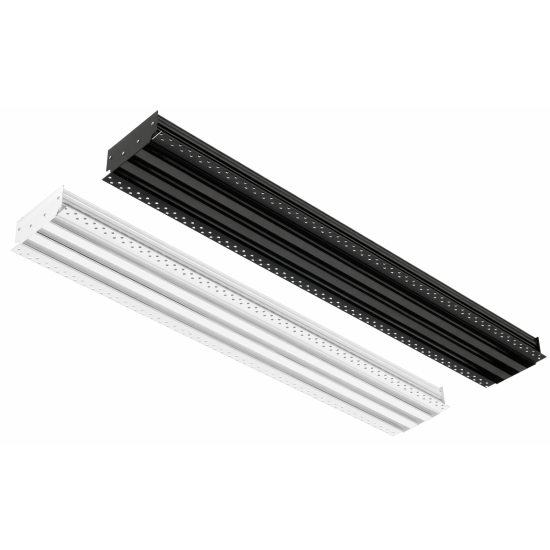

EDLS - EDLSB / 3F (Dimensioni diffusore a tre feritoie)
A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Versione con feritoia da 20 mm EDLS-FA EDLSB-FA Versione con feritoia da 30 mm EDLS-FB EDLSB-FBDisegno Tecnico EDLS-FA - EDLS-FB - 3F L (mm) Numero Ponti di Fissaggio
800 140 135 128 121 160 20 2 1000 2 1200 2 1500 2 2000 3 800 170 165 158 151 190 30 2 1000 2 1200 2 1500 2 2000 3
Dati di Funzionamento
Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s, montati a filo soffitto e con lancio laterale con effetto coanda. Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta. Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria. La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono variare.
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Feritoia | Dimensione Feritoia | Sezione Efficace (m²) | Portata Aria, Lancio e Perdita di Carico | ||||||
| 1 Feritoia | Feritoia da 20 mm | 0,0097 | m³/h | 70 | 105 | 140 | 175 | 210 | 245 |
| L(m) | 1.8 | 2.7 | 3.6 | 4.5 | 5.4 | 6.3 | |||
| Feritoia da 30 mm | 0,0146 | m3/h | 105 | 158 | 210 | 262 | 315 | 368 | |
| L(m) | 1,6 | 2,5 | 3,4 | 4,2 | 5 | 5,8 | |||
| Indice di Rumorosità | dB(A) | <20 | 22 | 32 | 37 | 44 | 48 | ||
| 2 Feritoia | Feritoia da 20 mm | 0,0194 | m³/h | 140 | 210 | 280 | 350 | 420 | 490 |
| L(m) | 2,6 | 3,9 | 5,1 | 6,4 | 7,7 | 9,0 | |||
| Feritoia da 30 mm | 0,0292 | m³/h | 210 | 316 | 420 | 524 | 630 | 736 | |
| L(m) | 2,3 | 3,6 | 4,9 | 6,0 | 7,1 | 8,3 | |||
| Indice di Rumorosità | dB(A) | <20 | 24 | 34 | 39 | 46 | 50 | ||
| 3 Feritoia | Feritoia da 20 mm | 0,0291 | m³/h | 210 | 315 | 420 | 525 | 630 | 735 |
| L(m) | 3,9 | 5,8 | 7,7 | 9,6 | 11,6 | 13,5 | |||
| Feritoia da 30 mm | 0,0438 | m³/h | 315 | 474 | 630 | 786 | 945 | 1104 | |
| L(m) | 3,4 | 5,4 | 7,3 | 9,0 | 10,7 | 12,4 | |||
| Indice di Rumorosità | dB(A) | <20 | 26 | 36 | 41 | 48 | 52 | ||
| Vk | m/s | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Perdite di Carico | Pa | 7 | 15 | 26 | 41 | 59 | 80 | ||
Accessori
Tutte le misure sono espresse in mm.
Angolo di Collegamento Kit di Continuità Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione. Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.
Caratteristiche Lancio Aria
L’immagine illustra un esempio delle diverse configurazioni di lancio possibili di un diffusore lineare a feritoia, ottenibili mediante la regolazione dei deflettori interni: lancio orizzontale monodirezionale, lancio verticale e lancio inclinato/divergente. La possibilità di orientare il flusso d’aria consente di adattare la diffusione alle diverse esigenze impiantistiche e ambientali.Esempi di Configurazioni di Lancio dell’Aria
Dimensioni Plenum e Sistema di Montaggio con Ponti di Fissaggio
Disegno Tecnico Schema di installazione del diffusore lineare completo di plenum e ponte di fissaggio. Il ponte assicura il corretto supporto e posizionamento del diffusore all’interno del controsoffitto. Sistema di Installazione con Plenum e Ponte di Fissaggio EPI-EDL - Plenum per diffusore lineare con attacco laterale
1 FeritoiaL Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E F Feritoia da 20 mm 800 800 770 1 145 240 65 80 49 1000 1000 970 1 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2 Feritoia da 30 mm 800 800 770 1 145 240 75 80 49 1000 1000 970 1 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2
2 FeritoiaL Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E F Feritoia da 20 mm 800 800 770 2 145 300 105 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2 Feritoia da 30 mm 800 800 770 2 198 300 125 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2
3 FeritoiaL Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E F Feritoia da 20 mm 800 800 770 2 198 300 145 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2 Feritoia da 30 mm 800 800 770 2 198 300 165 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2
Listino Prezzi EDLS-FA - 1 Feritoia da 20 mm - RAL9005
EDLS-FA Lunghezza (m) EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 20 mm 800 53,99 56,54 63,48 70,36 62,11 79,58 1000 60,66 63,65 70,50 78,46 67,58 86,87 1200 72,04 76,94 85,77 94,04 84,84 112,15 1500 82,00 87,99 96,26 106,28 91,44 117,60 2000 104,42 108,20 123,23 135,09 104,43 137,48
Listino Prezzi EDLS-FA - 2 Feritoie da 20 mm - RAL9005
Feritoia da 20 mm EDLS-FA Lunghezza (m) EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoia Euro Euro Euro Euro Euro Euro 800 94,35 101,40 111,47 126,38 72,78 95,99 1000 94,35 113,65 123,44 140,72 78,53 102,79 1200 124,39 136,88 150,00 0 168,67 90,16 119,48 1500 140,85 165,97 167,26 0 189,98 94,28 130,27 2000 178,93 216,03 214,13 0 241,62 107,98 152,86
Listino Prezzi EDLS-FA - 3 Feritoie da 20 mm - RAL9005
EDLS-FA Lunghezza (m) EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 20 mm 800 123,64 136,07 146,93 170,10 78,14 101,77 1000 138,23 152,66 163,12 189,81 85,05 111,26 1200 164,21 184,74 200,04 229,02 97,00 130,06 1500 185,98 224,06 222,81 257,81 103,23 143,33 2000 237,53 292,75 286,73 329,25 119,69 170,16
Listino Prezzi EDLS-FB - 1 Feritoia da 30 mm - RAL9005
EDLS-FB Lunghezza (m) EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 30 mm 800 55,06 61,27 64,75 71,77 62,70 81,70 1000 61,86 68,31 71,91 80,02 68,27 87,93 1200 79,25 86,84 94,34 103,46 88,44 112,60 1500 90,21 98,13 105,88 116,89 92,32 118,62 2000 106,50 117,60 125,68 137,78 105,55 138,21
Listino Prezzi EDLS-FB - 2 Feritoie da 30 mm - RAL9005
EDLS-FB Lunghezza (m) EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 30 mm 800 100,96 108,48 119,26 135,22 70,62 96,97 1000 112,69 121,60 132,06 150,56 77,73 107,07 1200 133,10 146,46 160,48 180,46 99,48 132,30 1500 150,71 177,58 178,96 203,27 105,11 145,01 2000 191,44 231,14 229,11 258,52 122,05 170,98
Listino Prezzi EDLS-FB - 3 Feritoie da 30 mm - RAL9005
EDLS-FB Lunghezza (m) EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 30 mm 800 132,28 145,59 157,21 182,00 79,41 104,01 1000 147,89 163,33 174,53 203,08 86,53 113,17 1200 175,69 197,67 214,03 245,03 99,48 132,30 1500 198,99 239,74 238,40 275,84 105,11 145,54 2000 254,14 313,22 306,79 352,29 122,05 173,01
Listino Prezzi EDLS-FA - 1 Feritoia da 20 mm - RAL9016
EDLSB-FA Lunghezza (m) EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 20 mm 800 53,99 56,54 63,48 70,36 62,11 79,58 1000 60,66 63,65 70,50 78,46 67,58 86,87 1200 72,04 76,94 85,77 94,04 84,84 112,15 1500 82,00 87,99 96,26 106,28 91,44 117,60 2000 104,42 108,20 123,23 135,09 104,43 137,48
Listino Prezzi EDLS-FA - 2 Feritoie da 20 mm - RAL9016
EDLSB-FA Lunghezza (m) EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 20 mm 800 94,35 101,40 111,47 126,38 72,78 95,99 1000 105,32 113,65 123,44 140,72 78,53 102,79 1200 124,39 136,88 150,00 168,67 90,16 119,48 1500 140,85 165,97 167,26 189,98 94,28 130,27 2000 178,93 216,03 214,13 241,62 107,98 152,86
Listino Prezzi EDLS-FA - 3 Feritoie da 20 mm - RAL9016
EDLSB-FA Lunghezza (m) EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 20 mm 800 123,64 136,07 146,93 170,10 78,14 101,77 1000 138,23 152,66 163,12 189,81 85,05 111,26 1200 164,21 184,74 200,04 229,02 97,00 130,06 1500 185,98 224,06 222,81 257,81 103,23 143,33 2000 237,53 292,75 286,73 329,25 119,69 170,16
Listino Prezzi EDLS-FB - 1 Feritoia da 30 mm - RAL9016
EDLSB-FB Lunghezza (m) EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 30 mm 800 55,06 61,27 64,75 71,77 62,70 81,70 1000 61,86 68,31 71,91 80,02 68,27 87,93 1200 79,25 86,84 94,34 103,46 88,44 112,60 1500 90,21 98,13 105,88 116,89 92,32 118,62 2000 106,50 117,60 125,68 137,78 105,55 138,21
Listino Prezzi EDLS-FB - 2 Feritoie da 30 mm - RAL9016
EDLSB-FB Lunghezza (m) EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoia Euro Euro Euro Euro Euro Euro Feritoia da 30 mm 800 100,96 108,48 119,26 135,22 70,62 96,97 1000 112,69 121,60 132,06 150,56 77,73 107,07 1200 133,10 146,46 160,48 180,46 99,48 132,30 1500 150,71 177,58 178,96 203,27 105,11 145,01 2000 191,44 231,14 229,11 258,52 122,05 170,98
Listino Prezzi EDLS-FB - 3 Feritoie da 30 mm - RAL9016
EDLSB-FB Lunghezza (m) EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoia Euro Euro Euro Euro Euro Euro Feritoia 800 132,28 145,59 157,21 182,00 79,41 104,01 1000 147,89 163,33 174,53 203,08 86,53 113,17 1200 175,69 197,67 214,03 245,03 99,48 132,30 1500 198,99 239,74 238,40 275,84 105,11 145,54 2000 254,14 313,22 306,79 352,29 122,05 173,01
Listino Prezzi
Ponte di Fissaggio e Kit di Continuità Euro Ponte di fissaggio per diffusori serie EDLS-EDLH a 1 Feritoia 12,72 Ponte di fissaggio per diffusori serie EDLS-EDLH versione FA a 2 Feritoie 12,72 Ponte di fissaggio per diffusori serie EDLS-EDLH versione FB a 2 Feritoie 12,72 Ponte di fissaggio per diffusori serie EDLS-EDLH versione FA a 3 Feritoie 12,72 Ponte di fissaggio per diffusori serie EDLS-EDLH versione FB a 3 Feritoie 12,72 Kit di Continuità 2,39
Listino Prezzi Angolo Estetico
