EDMF-S Diffusori a microugelli orientabili su pannello
Descrizione

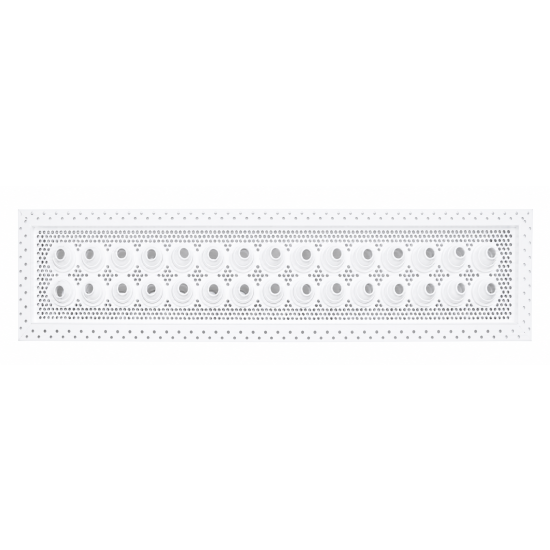

Diffusori a microugelli orientabili su pannello rettangolare.
Trovano applicazione in mandata dell’aria quando vi sia necessità di lunghe gittate a basso livello sonoro e/o orientamento del flusso d’aria.
Installati prevalentemente a parete, sono particolarmente adatti nei casi in cui si debba prevedere, per ragioni architettoniche o strutturali dell’ambiente, direzioni di lancio diverse per i singoli microugelli. Nel caso di disposizione su più file, risulta possibile divergere il lancio a piacere sia in senso orizzontale che verticale, ampliando in modo notevole la zona d’influenza dello stesso. In considerazione dell’elevato effetto induttivo, dovuto alla suddivisione della portata in tanti piccoli getti, si ottiene una rapida diminuzione della velocità di lancio e della differenza di temperatura tra aria di mandata e aria ambiente
Telaio con cornice a scomparsa.
Diffusore a microugelli singolarmente orientabili, in lamiera forellinata.
Microugelli di materiale plastico in colore nero o bianco, con bordo di uscita arrotondato per diminuire la rumorosità generata.
Trovano applicazione in mandata dell’aria quando vi sia necessità di lunghe gittate a basso livello sonoro e/o orientamento del flusso d’aria.
Installati prevalentemente a parete, sono particolarmente adatti nei casi in cui si debba prevedere, per ragioni architettoniche o strutturali dell’ambiente, direzioni di lancio diverse per i singoli microugelli. Nel caso di disposizione su più file, risulta possibile divergere il lancio a piacere sia in senso orizzontale che verticale, ampliando in modo notevole la zona d’influenza dello stesso. In considerazione dell’elevato effetto induttivo, dovuto alla suddivisione della portata in tanti piccoli getti, si ottiene una rapida diminuzione della velocità di lancio e della differenza di temperatura tra aria di mandata e aria ambiente
Telaio con cornice a scomparsa.
Diffusore a microugelli singolarmente orientabili, in lamiera forellinata.
Microugelli di materiale plastico in colore nero o bianco, con bordo di uscita arrotondato per diminuire la rumorosità generata.
Caratteristiche
Materiale: Piastra in acciaio, cornice in alluminio, microugelli in nylon bianco.
Finitura: Bianco RAL 9016.
Finitura: Bianco RAL 9016.
Impiego
Diffusori a microugelli orientabili singolarmente studiati per ottenere lunghe gittate d’aria con livello di rumorosità contenuto.
Fissaggio
Fissaggio con viti frontali su cornice.
A richiesta Microugelli e piastra di colore nero.
A richiesta Microugelli e piastra di colore nero.
Dimensioni Diffusore
Sezione Efficace
H L 600 800 1000 1200 100 m2 0,0065 0,0088 0,0111 0,0133 150 m2 0,0086 0,0114 0,0143 0,0172
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| H | Vk | L | |||
| 7 m/s | 600 | 800 | 1000 | 1200 | |
| 100 | Nr. microugelli disposti in 1 fila | 11 | 15 | 19 | 23 |
| m3/h | 165 | 220 | 280 | 335 | |
| L(m) | 4,1 | 4,8 | 5,4 | 6,0 | |
| dB(A) | 29 | 30 | 30 | 31 | |
| 150 | Nr. microugelli disposti in 2 file | 22 | 30 | 38 | 46 |
| m3/h | 215 | 290 | 360 | 430 | |
| L(m) | 5,7 | 6,7 | 7,3 | 8,3 | |
| dB(A) | 30 | 31 | 32 | 32 | |
| Perdita di carico: 18 Pa | |||||
H Vk L 100 1508 m/s 600 800 1000 1200 Nr. microugelli disposti in 1 fila 11 15 19 23 m3/h 190 250 320 385 L(m) 4,7 5,5 6,3 7,0 dB(A) 34 35 35 36 Nr. microugelli disposti in 2 file 22 30 38 46 m3/h 245 330 410 495 L(m) 6,6 7,8 8,2 9,5 dB(A) 35 36 37 37 Perdita di Carico: 28 Pa
