EDRC - EDRCS - EDRC-PQR - EDRCS-PQR Diffusori a geometria variabile
Descrizione

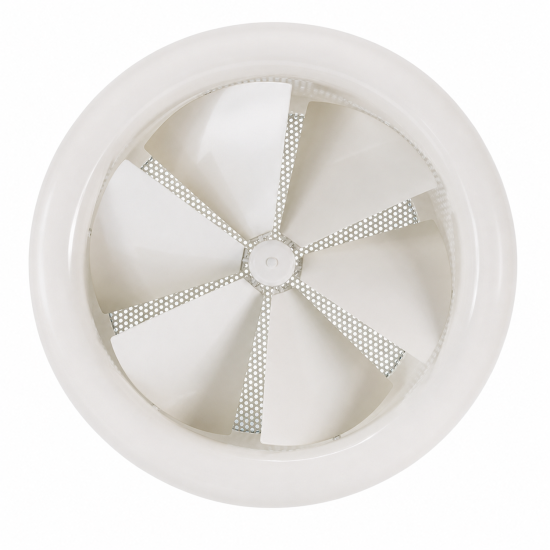

Diffusori a geometria variabile con alette deflettrici regolabili ed equalizzatore.
Caratteristiche
Materiale: struttura in alluminio con alette in acciaio
Finitura: verniciato bianco RAL 9010.
Impiego
Diffusori adatti per riscaldare e raffreddare grandi ambienti che necessitano un’altezza d’installazione dei diffusori elevata e comunque non inferiore ai 3,5 metri. Il montaggio può avvenire sia a canale che a soffitto.
Modelli
- EDRC: diffusori con alette orientabili singolarmente e equalizzatore;
- EDRCS: diffusori con alette orientabili simultaneamente e equalizzatore;
- EDRC-PQR: diffusori con alette orientabili singolarmente su pannello quadrato 597x597 mm e raccordo con equalizzatore;
- EDRCS-PQR: diffusori con alette orientabili simultaneamente su pannello quadrato 597x597 mm e raccordo con equalizzatore.
Accessori
Regolazione delle alette mediante comando motorizzato.
A richiesta
Il diffusore viene fornito con regolazione dell'inclinazione delle alette pretarate in fabbrica o con un servocomando per la taratura delle stesse.
Dimensioni
Tutte le dimensioni sono espresse in mm.
Modello
Sezione Efficace EDRC - EDRCS EDRC-PQR - EDRCS-PQR m2 Ø N Ø C Ø E Ø Foro H Ø N D Ø E Ø B H1 250 0,0569 248 393 283 340 205 248 597x597 283 286 145 315 0,0902 313 458 348 400 230 313 597x597 348 352 145 400 0,1243 398 563 437 500 270 398 597x597 437 436 200 500 0,1947 498 683 540 630 320 - - - - - 630 0,3095 628 803 675 760 390 - - - - -
Dati di Funzionamento in Riscaldamento con angolo della pala a 35°
Dati riferiti a una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10 e 15 °C.
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri.
- dB(A): indice di rumorosità.
| EDRC - EDRCS - EDRC-PQR - EDRCS-PQR | ||||||||||||
| Modello | m3/h | 410 | 630 | 850 | 1000 | 1300 | ||||||
| EDRC | 250 | Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 |
| Vk (m/s) | 2 | 3,1 | 4,1 | 4,9 | 6,3 | |||||||
| EDRCS | L(m) | 2,2 | 1,8 | 3,1 | 2,5 | 4 | 3,3 | 4,6 | 3,7 | 5,7 | 4,7 | |
| EDRC-PQR | ||||||||||||
| EDRCS-PQR | Pa | 5 | 12 | 22 | 30 | 51 | ||||||
| dB(A) | 37 | 49 | 58 | 63 | 70 | |||||||
| EDRC | 315 | m3/h | 650 | 1000 | 1350 | 1590 | 2060 | |||||
| EDRCS | Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | |
| Vk (m/s) | 2 | 3,1 | 4,2 | 4,9 | 6,3 | |||||||
| EDRC-PQR | L(m) | 2,6 | 2,1 | 4,1 | 3,3 | 5,5 | 4,5 | 6,4 | 5,3 | 8,3 | 6,8 | |
| EDRCS-PQR | Pa | 5 | 12 | 22 | 31 | 52 | ||||||
| dB(A) | 39 | 51 | 60 | 65 | 72 | |||||||
| EDRC | 400 | m3/h | 1040 | 1600 | 2160 | 2540 | 3290 | |||||
| EDRCS | Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | |
| Vk (m/s) | 2,3 | 3,6 | 4,8 | 5,7 | 7,4 | |||||||
| EDRC-PQR | L(m) | 2,8 | 2,3 | 4,3 | 3,5 | 5,9 | 4,8 | 6,9 | 5,7 | 8,9 | 7,3 | |
| EDRCS-PQR | Pa | 5 | 12 | 22 | 31 | 52 | ||||||
| dB(A) | 41 | 54 | 63 | 67 | 75 | |||||||
| EDRC | 500 | m3/h | 1640 | 2530 | 3425 | 4020 | 5210 | |||||
| Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | ||
| Vk (m/s) | 2,3 | 3,6 | 4,9 | 5,7 | 7,4 | |||||||
| L(m) | 3,2 | 2,6 | 5,1 | 4,1 | 6,9 | 5,6 | 8,2 | 6,7 | 10,7 | 8,7 | ||
| EDRCS | Pa | 5 | 12 | 22 | 31 | 52 | ||||||
| dB(A) | 42 | 55 | 64 | 68 | 76 | |||||||
| EDRC | 630 | m3/h | 2570 | 3970 | 5370 | 6300 | 8170 | |||||
| Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | ||
| Vk (m/s) | 2,3 | 3,6 | 4,8 | 5,7 | 7,3 | |||||||
| L(m) | 3,4 | 2,8 | 5,3 | 4,3 | 7,2 | 5,9 | 8,5 | 6,9 | 11 | 9 | ||
| EDRCS | Pa | 5 | 12 | 22 | 31 | 52 | ||||||
| dB(A) | 42 | 55 | 64 | 69 | 76 | |||||||
Dati di Funzionamento in Raffrescamento con angolo della pala a 46°
Dati riferiti a una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10 e 15 °C.
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri.
- dB(A): indice di rumorosità.
| EDRC - EDRCS - EDRC-PQR - EDRCS-PQR | ||||||||||||
| Modello | m3/h | 410 | 630 | 850 | 1000 | 1300 | ||||||
| EDRC | 250 | Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 |
| Vk (m/s) | 2 | 3,1 | 4,1 | 4,9 | 6,3 | |||||||
| EDRCS | L(m) | 2,4 | 2,9 | 3,8 | 4,5 | 5,2 | 6 | 6,2 | 7,3 | 8,1 | 9,6 | |
| EDRC-PQR | Pa | 14 | 32 | 58 | 81 | 137 | ||||||
| EDRCS-PQR | dB(A) | 39 | 51 | 60 | 65 | 72 | ||||||
| EDRC | 315 | m3/h | 650 | 1000 | 1350 | 1590 | 2060 | |||||
| Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | ||
| Vk (m/s) | 2 | 3,1 | 4,2 | 4,9 | 6,3 | |||||||
| EDRCS | L(m) | 2,4 | 2,8 | 3,8 | 4,4 | 5,2 | 6,1 | 6,2 | 7,2 | 8,1 | 9,5 | |
| EDRC-PQR | Pa | 15 | 36 | 66 | 91 | 153 | ||||||
| EDRCS-PQR | dB(A) | 41 | 53 | 62 | 67 | 74 | ||||||
| EDRC | 400 | m3/h | 1040 | 1600 | 2160 | 2540 | 3290 | |||||
| Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | 10 | 15 | ||
| Vk (m/s) | 2,3 | 3,6 | 4,8 | 5,7 | 7,4 | |||||||
| EDRCS | L(m) | 2,3 | 2,7 | 3,6 | 4,2 | 4,9 | 5,8 | 5,8 | 6,9 | 7,6 | 8,9 | |
| EDRC-PQR | Pa | 16 | 37 | 67 | 93 | 157 | ||||||
| EDRCS-PQR | dB(A) | 43 | 56 | 65 | 69 | 76 | ||||||
| EDRC | 500 | m3/h | 1640 | 2530 | 3425 | - | - | |||||
| Δt (°C) | 10 | 15 | 10 | 15 | 10 | 15 | - | - | - | - | ||
| Vk (m/s) | 2,3 | 3,6 | 4,9 | - | - | |||||||
| L(m) | 5 | 5,8 | 7,9 | 9,2 | 10,8 | 12,7 | - | - | - | - | ||
| EDRCS | Pa | 16 | 38 | 70 | - | - | ||||||
| dB(A) | 44 | 57 | 66 | - | - | |||||||
| EDRC | 630 | m3/h | 2570 | 3970 | - | - | - | |||||
| Δt (°C) | 10 | 15 | 10 | 15 | - | - | - | - | - | - | ||
| Vk (m/s) | 2,3 | 3,6 | - | - | - | |||||||
| L(m) | 6,2 | 7,3 | 10 | 11,8 | - | - | - | - | - | - | ||
| EDRCS | Pa | 16 | 38 | - | - | - | ||||||
| dB(A) | 44 | 57 | - | - | - | |||||||
