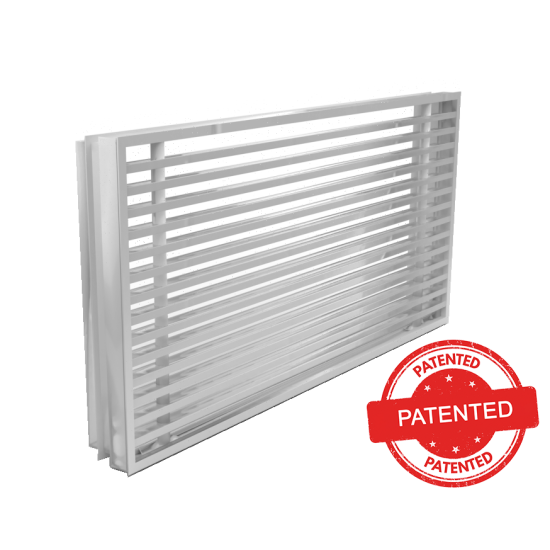

EBLF Bocchette lineari a barre orizzontali fisse senza cornice
Descrizione
Bocchette a barre orizzontali fisse con deflessione 0° o 15°, profili in alluminio.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con staffe.
Impiego
Per impianti di condizionamento e ventilazione, per fan-coil, sia in mandata che in ripresa.
Installazione
Su pareti leggere in cartongesso e in legno con spessore 12,5 mm. Su pareti in muratura.
Modelli
- EBLF-20/0°: con cornice e barre fisse frontali con deflessione 0°;
- EBLF-20/15°: con cornice e barre fisse frontali con deflessione 15°.
Accessori
SC - Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
A richiesta
Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito ad una velocità terminale Vt= 0,25 m/s montati in prossimità del soffitto (con altezza dal pavimento non superiore ai 3 m); per distanze superiori correggere il lancio moltiplicandolo x 0,7
dB(A): indice di rumorosità
Tutte le dimensioni sono espresse in mm.
Dimensioni LxH 2 x output digitali (6 terminali, fili da min. 0.5 mm² a max. 1.5 mm²) – NO/NC relè (125 V AC – 60 W) Vk 2 m/s Vk 3 m/s Vk 4 m/s m2 m³/h L1 m³/h L1 m³/h L1 400x75 0,015 108 2,4 160 3,6 213 4,8 500x75 0,019 197 2,5 201 3,8 268 5,1 600x75 0,022 158 2,6 243 3,9 323 5,2 800x75 0,030 216 2,8 326 4,2 434 5,6 1000x75 0,038 274 2,9 408 4,4 545 5,8 1200x75 0,046 331 3 497 4,5 662 6 400x100 0,020 144 2,6 216 3,8 292 5,1 500x100 0,026 230 3,3 276 4,1 367 5,4 600x100 0,031 281 3,5 332 4,2 443 5,6 800x100 0,041 374 3,8 446 4,4 595 5,9 1000x100 0,052 475 3,9 560 4,7 746 6,2 1200x100 0,062 590 2,6 670 4,8 893 6,4 400x125 0,026 187 2,7 278 4,1 370 5,4 500x125 0,032 230 2,8 350 4,2 467 5,6 600x125 0,039 281 2,9 422 4,4 563 5,9 800x125 0,052 374 3,1 566 4,7 755 6,2 1000x125 0,066 475 3,3 711 4,9 947 6,5 1200x125 0,082 590 3,4 886 5,1 1149 6,9 400x150 0,031 223 2,8 337 4,2 449 5,6 500x150 0,039 281 2,9 424 4,4 566 5,9 600x150 0,047 338 3 512 4,6 682 6,1 800x150 0,064 461 3,2 687 4,9 916 6,5 1000x150 0,080 576 3,4 862 5,1 1149 6,8 1200x150 0,096 691 3,5 1037 5,2 1382 7 400x200 0,042 302 3 455 4,5 607 6 500x200 0,053 380 3,1 573 4,7 764 6,2 600x200 0,064 461 3,2 691 4,9 922 6,5 800x200 0,086 619 3,4 927 5,2 1237 6,9 1000x200 0,108 778 3,6 1164 5,4 1552 7,2 1200x200 0,130 936 3,7 1404 5,6 1872 7,4 400x300 0,064 461 3,2 691 4,9 922 6,3 500x300 0,081 583 3,3 875 5,1 1166 6,6 600x300 0,097 698 3,5 1050 5,3 1400 7 800x300 0,130 936 3,7 1409 5,6 1879 7,5 1000x300 0,164 1181 3,9 1768 5,9 2357 7,8 1200x300 0,198 1426 4,1 2138 6,2 2851 8,3 400x400 0,084 603 3,4 904 5,1 1205 6,9 500x400 0,105 753 3,6 1130 5,4 1507 7,2 600x400 0,126 904 3,7 1356 5,6 1808 7,4 800x400 0,167 1205 3,9 1808 5,9 2411 7,9 1000x400 0,209 1507 4,1 2260 6,2 3013 8,2 1200x400 0,251 1808 7,1 2712 6,4 3616 8,5 Pa 3 7 12 dB(A) 15/20 28/32 38 / 42

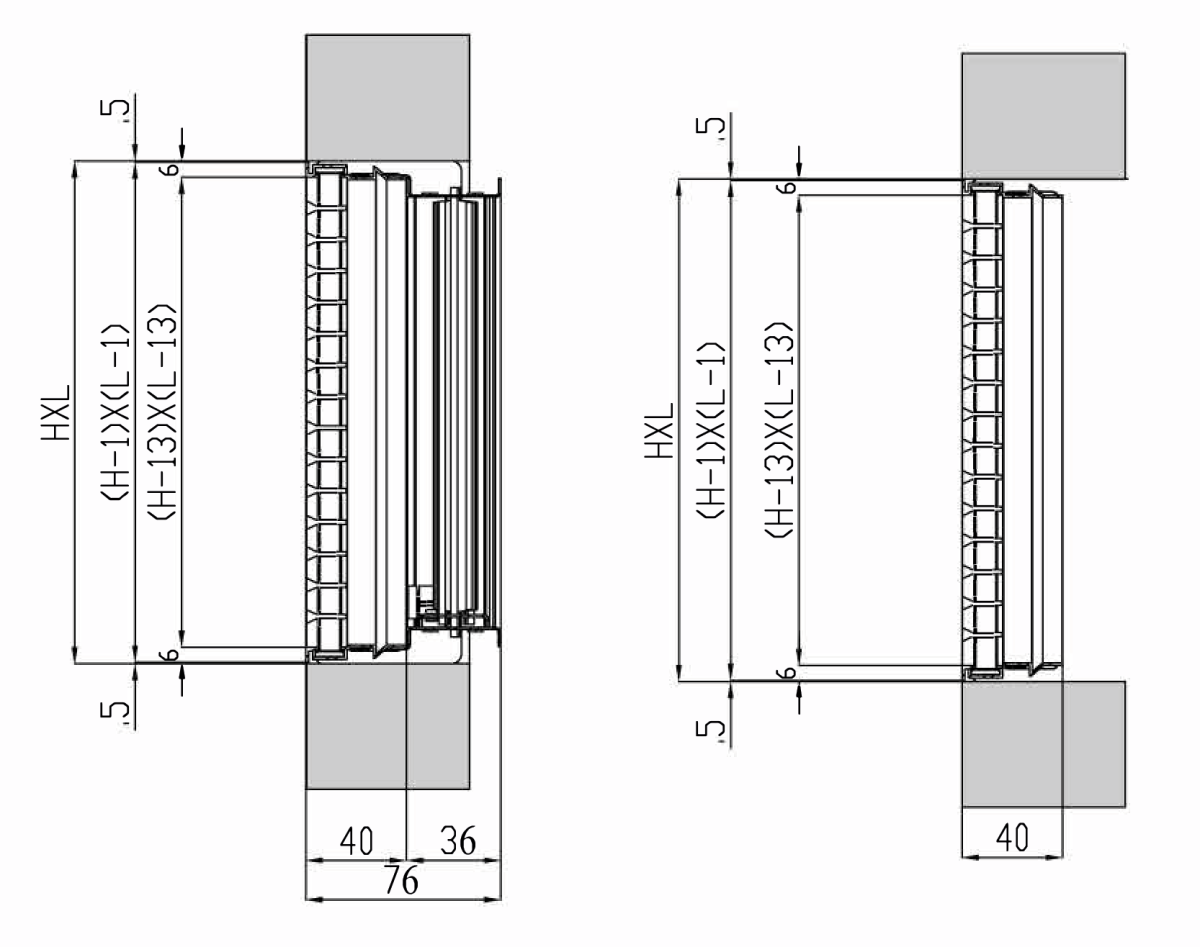

EBLF 20/0° EBLF 20/15° dimensioni con e senza serranda su muratura
Per l’installazione sono necessari il kit di fissaggio composto da 4 staffe, fornito con l’articolo.
N.B. per l’installazione su parete in muratura non sono disponibili le altezze 75mm,100 mm.

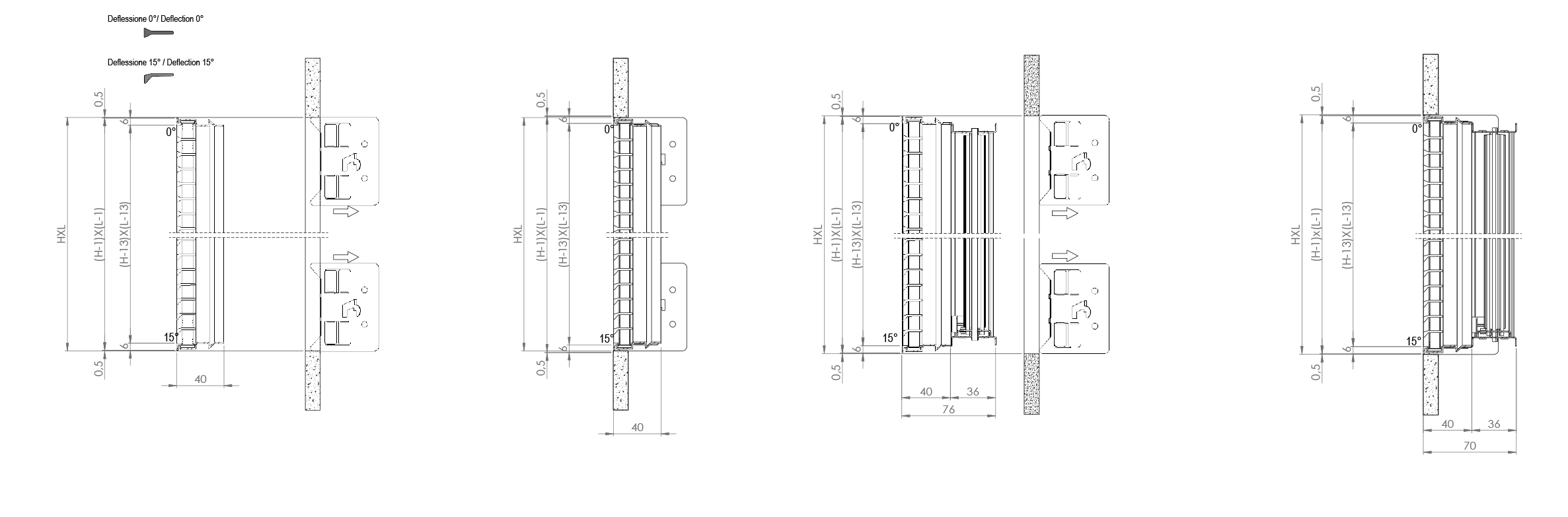

EBLF 20/0° EBLF 20/15° dimensioni con e senza serranda su cartongesso
Per l’installazione sono necessari il kit di fissaggio composto da 4 staffe, non fornito con l’articolo.

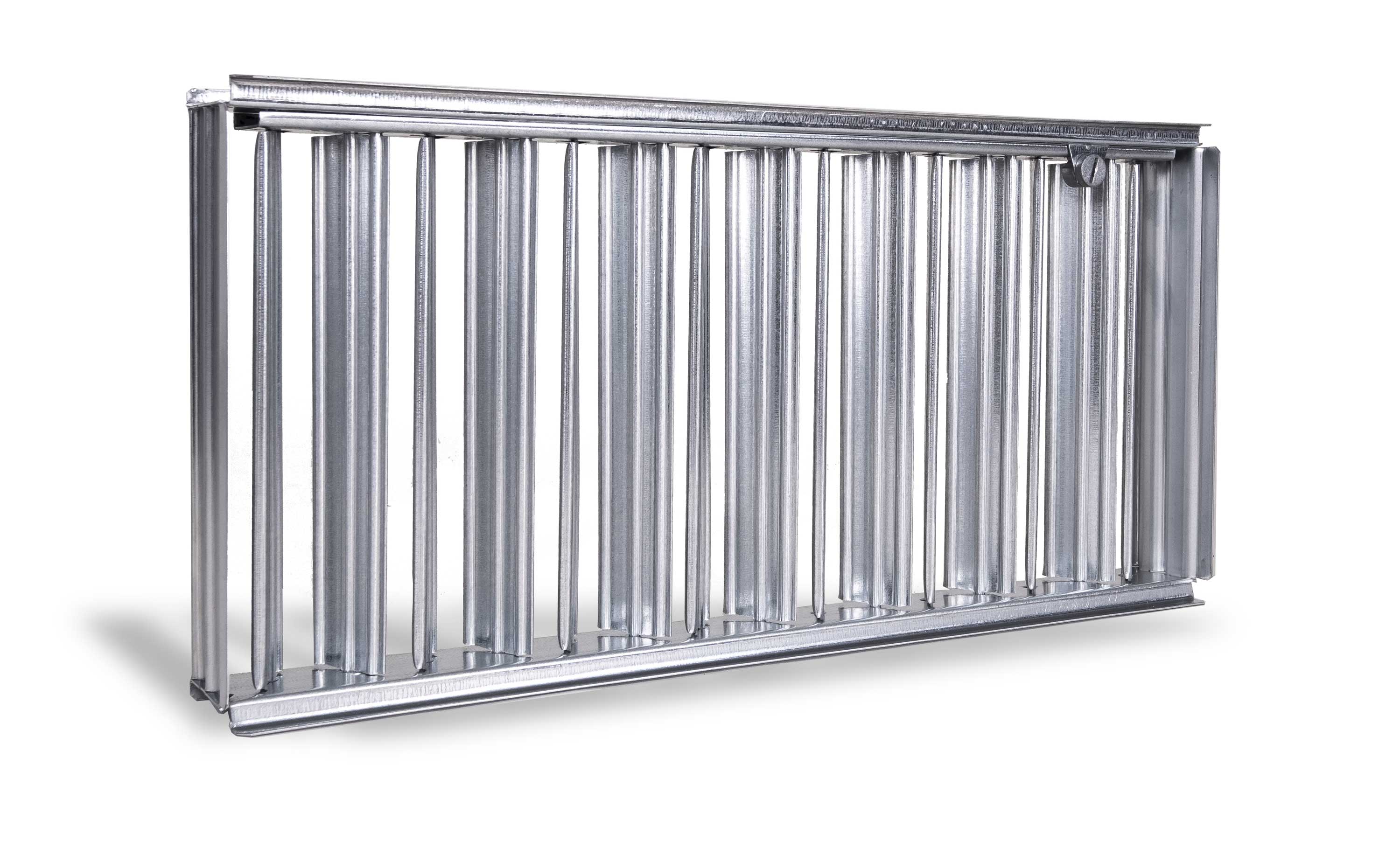

SC - Serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.
Listino Prezzi EBLF
Listino prezzi EBLF verniciate bianco RAL 9016
Ricambio kit di fissaggio
Per l’installazione è necessario il kit di fissaggio composto da 4 staffe.
Descrizione Euro Kit di Fissaggio 29,71
