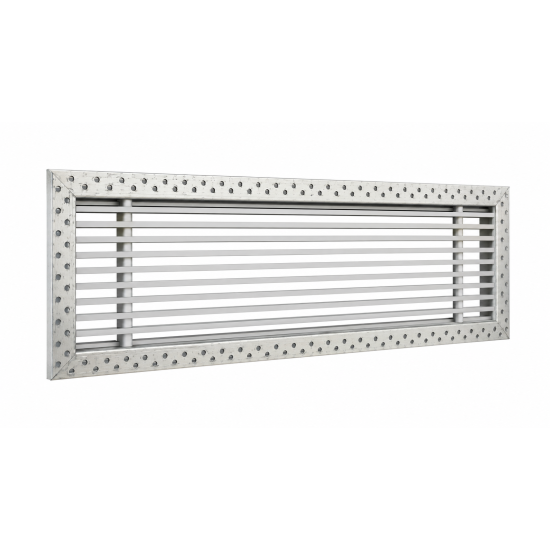

EBLS Bocchette lineari a barre orizzontali fisse con corpo centrale removibile e cornice a scomparsa.
Descrizione
Bocchette a barre orizzontali fisse in alluminio con deflessione 0° o 15°. Telaio con cornice a scomparsa.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Telaio: alluminio naturale.
Installazione: fissaggio con viti.
Impiego
Bocchette utilizzate in impianti di condizionamento e ventilazione sia in mandata che ripresa. Possono essere installate a soffitto ed a parete.
Modelli
- EBLS 20/0°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 0°;
- EBLS 21/0°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 0° e alette posteriori orientabili;
- EBLS 20/15°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 15°;
- EBLS 21/15°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 15° e alette posteriori orientabili.
Accessori
- EPZ - Plenum Zincato;
- EPI - Plenum Isolato;
- SC - Serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- Kit di continuità;
- EFEBLS Filtro per la ripresa dell'aria.
A richiesta
Verniciatura colore RAL9016 o altri colori a scelta.
Dimensioni EBLS 20/0°
Tutte le misure sono espresse in mm.
Dimensioni EBLS 21/0°
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito ad una velocità terminale Vt= 0,25 m/s e con un differenziale di temperatura di 10/12 °C, montati in prossimità del soffitto (non oltre 3 m); per distanze superiori correggere il lancio moltiplicandolo x 0,7
dB(A): indice di rumorosità
Tutte le dimensioni sono espresse in mm.
| Dimensioni LxH | 2 x output digitali (6 terminali, fili da min. 0.5 mm² a max. 1.5 mm²) – NO/NC relè (125 V AC – 60 W) | Vk 3 m/s | Vk 4 m/s | Vk 5 m/s | |||
| m2 | m³/h | L1 | m³/h | L1 | m³/h | L1 | |
| 400x75 | 0,015 | 160 | 2,8 | 213 | 3,8 | 266 | 4,7 |
| 500x75 | 0,019 | 201 | 3 | 268 | 3,9 | 335 | 4,9 |
| 600x75 | 0,022 | 243 | 3,1 | 323 | 4,1 | 404 | 5,1 |
| 800x75 | 0,030 | 326 | 3,3 | 434 | 4,3 | 543 | 5,4 |
| 1000x75 | 0,038 | 408 | 3,4 | 545 | 4,5 | 681 | 5,7 |
| 400x100 | 0,020 | 216 | 2,9 | 292 | 3,8 | 365 | 4,8 |
| 500x100 | 0,026 | 276 | 3 | 367 | 4 | 459 | 5 |
| 600x100 | 0,031 | 332 | 3,1 | 443 | 4,2 | 554 | 5,2 |
| 800x100 | 0,041 | 446 | 3,3 | 595 | 4,4 | 743 | 5,5 |
| 1000x100 | 0,052 | 560 | 3,5 | 746 | 4,6 | 933 | 5,8 |
| 400x125 | 0,026 | 278 | 2,9 | 370 | 3,9 | 463 | 4,9 |
| 500x125 | 0,032 | 350 | 3,1 | 467 | 4,1 | 583 | 5,1 |
| 600x125 | 0,039 | 422 | 3,2 | 563 | 4,2 | 703 | 5,3 |
| 800x125 | 0,052 | 566 | 3,4 | 755 | 4,5 | 944 | 5,6 |
| 1000x125 | 0,066 | 711 | 3,5 | 947 | 4,7 | 1184 | 5,9 |
| 400x150 | 0,031 | 337 | 3 | 449 | 4 | 561 | 5 |
| 500x150 | 0,039 | 424 | 3,1 | 566 | 4,2 | 707 | 5,2 |
| 600x150 | 0,047 | 512 | 3,3 | 682 | 4,3 | 853 | 5,4 |
| 800x150 | 0,064 | 687 | 3,4 | 916 | 4,6 | 1145 | 5,7 |
| 1000x150 | 0,080 | 862 | 3,6 | 1149 | 4,8 | 1436 | 6 |
| 400x200 | 0,042 | 455 | 3,1 | 607 | 4,2 | 758 | 5,2 |
| 500x200 | 0,053 | 573 | 3,3 | 764 | 4,4 | 955 | 5,4 |
| 600x200 | 0,064 | 691 | 3,4 | 922 | 4,5 | 1152 | 5,6 |
| 800x200 | 0,086 | 927 | 3,6 | 1237 | 4,8 | 1546 | 6 |
| 1000x200 | 0,108 | 1164 | 3,8 | 1552 | 5 | 1940 | 6,3 |
| Pa | 5 | 10 | 15 | ||||
| dB(A) | 25 / 32 | 33 / 39 | 38 / 44 | ||||
Particolarità costruttiva

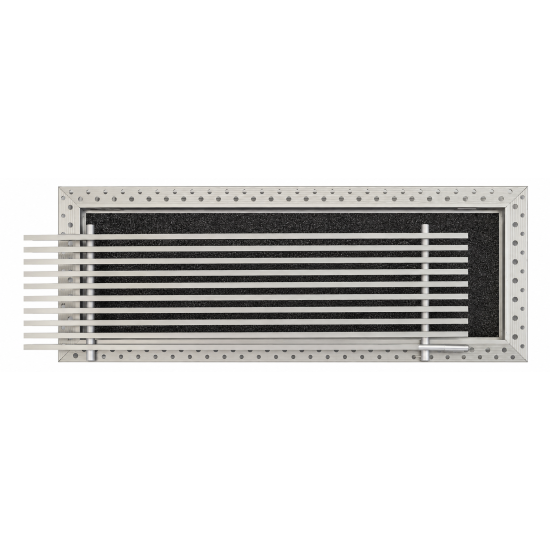

EFEBLS filtro per la ripresa dell'aria
Filtro per la ripresa dell'aria in poliuretano rigido spessore 6 mm senza telaio.
Proprietà Fisiche Misurazione Standard Risultato Porosità ppi - pori per pollice 15-25 Densità kg/m3 ISO 845 55 Resistenza alla compressione kPa al 25% di compressione (20°C) ASTM D1564 70 Allungamento definitivo % ISO 1798 35 Resistenza alla trazione kPa ISO 1798 200 Resistenza allo strappo Nm/cm ASTM D1564 15 Comportamento alla fiamma NFR
Nota:
Il materiale non è ignifugo.
SC serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Kit di continuità
Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di bocchette lineari di lunghezza superiore al metro. É costituito da due piastrine di giunzione che permettono l’allineamento ed il collegamento di due componenti della linea.
NOTA: Il kit di continuità comporta che il pacco della bocchetta non sia estraibile ma fisso.
Plenum
Tutte le dimensioni sono espresse in mm.
Modello
L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 400x75 - - - 150 2 98 80 12 800x125 200 2 123 230 2 123 80 12 500x75 - - - 150 2 98 80 12 1000x125 200 3 123 230 3 123 80 12 600x75 - - - 150 2 98 80 12 400x150 200 1 148 250 1 148 80 12 800x75 - - - 150 2 98 80 12 500x150 200 2 148 250 2 148 80 12 1000x75 - - - 150 2 98 80 12 600x150 200 2 148 250 2 148 80 12 400x100 200 2 98 200 2 98 80 12 800x150 200 2 148 250 2 148 80 12 500x100 200 2 98 200 2 98 80 12 1000x150 200 3 148 250 3 148 80 12 600x100 200 2 98 200 2 98 80 12 400x200 200 1 198 300 1 198 80 12 800x100 200 2 98 200 2 98 80 12 500x200 200 1 198 300 1 198 80 12 1000x100 200 3 98 200 3 98 80 12 600x200 200 2 198 300 2 198 80 12 400x125 200 1 123 230 1 123 80 12 800x200 200 2 198 300 2 198 80 12 500x125 200 2 123 230 2 123 80 12 1000x200 200 2 198 300 2 198 80 12 600x125 200 2 123 230 2 123 80 12
Listino prezzi
Nota: verniciato bianco RAL9016 + 20%.
Dimensioni EBLS-20/0° EBLS-20/15° EBLS-21/0° EBLS-21/15° LxH euro euro euro euro 400x75 62,79 62,79 84,50 84,50 500x75 77,51 77,51 101,83 101,83 600x75 84,46 83,76 110,73 110,73 800x75 98,41 98,41 132,24 132,24 1000x75 115,22 115,22 168,70 168,70 400x100 77,51 77,51 101,93 101,83 500x100 90,08 90,08 125,22 125,22 600x100 96,38 96,38 128,75 128,75 800x100 111,02 111,02 155,16 155,16 1000x100 132,03 132,03 197,50 197,50 400x125 85,86 85,86 107,52 107,52 500x125 96,38 96,38 131,47 131,47 600x125 111,02 111,02 148,84 148,84 800x125 121,47 121,47 178,41 178,41 1000x125 154,97 154,97 224,61 224,61 400x150 96,38 96,38 139,57 139,57 500x150 100,50 100,50 168,08 168,08 600x150 121,47 121,47 175,50 175,50 800x150 159,18 159,18 196,95 196,95 1000x150 182,27 182,27 250,69 250,69 400x200 132,03 132,03 175,17 175,17 500x200 154,97 154,97 200,89 200,89 600x200 165,50 165,50 216,74 216,74 800x200 198,98 198,98 263,82 263,82 1000x200 243,01 243,01 307,90 307,90
Kit di continuità
Kit di continuità euro Kit di continuità 2,30
Accessori
Tutte le dimensioni sono espresse in mm.
