EGA50-3F EGA50-4F Griglie di ripresa in alluminio passo 50 mm con filtro spessore 48 mm
Descrizione

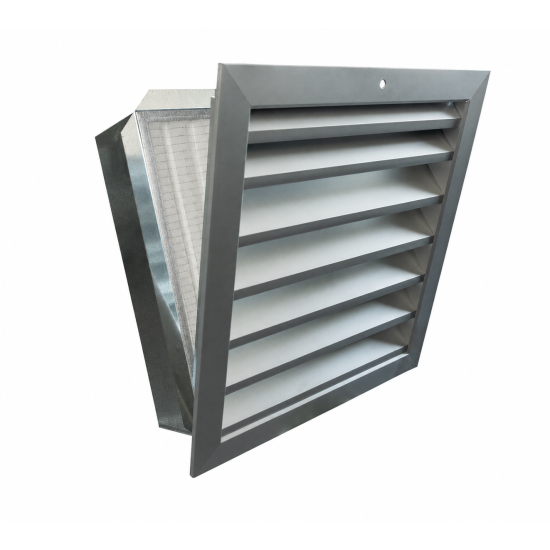

Griglie di ripresa con filtro coarse spessore 48 mm costruite in robusto profilo di alluminio. Le alette fisse sono inclinate a 45° con passo 50 mm.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con viti nel controtelaio.
Chiusura: con vite.
Impiego
Griglia adatta per la ripresa dell’aria.
Modelli
EGA50-3F: Griglie di ripresa in alluminio passo 50 mm con speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro. Filtro spessore 48 mm (ESCLUSO, DA ORDINARE A PARTE).
EGA50-4F: Griglie di ripresa in alluminio passo 50 mm con serranda e speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro. Filtro spessore 48 mm e serranda di regolazione SC (FILTRO ESCLUSO, DA ORDINARE A PARTE).
A richiesta
- Verniciatura nei colori RAL a scelta;
- Tegolo rompigoccia.
Sezione Efficace
H L 400 600 800 1000 1200 1400 1600 1800 Sezione Efficace m² 400 0,070 0,108 0,145 0,182 0,219 0,256 0,293 0,330 500 0,091 0,138 0,186 0,234 0,281 0,329 0,377 0,425 600 0,111 0,169 0,227 0,286 0,344 0,402 0,461 0,519 800 0,151 0,231 0,310 0,390 0,469 0,549 0,628 0,708 1000 0,191 0,292 0,393 0,493 0,594 0,695 0,796 0,896 1200 0,232 0,354 0,475 0,597 0,719 0,841 0,963 1,085 1500 0,292 0,446 0,599 0,753 0,907 1,061 1,214 1,368
Dati di Funzionamento
Vk: velocità efficace (m/s)
m³/h: portata aria sul filtro
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
L: base
H:altezza
Tutte le dimensioni sono espresse in mm
H Vk
m/sL 400 600 800 1000 1200 1400 1600 1800 Portata m3/h 400 1,5 1640 2484 3325 4170 5010 5855 6695 7540 2 2190 3310 4435 5560 6680 7805 8930 10050 500 1,5 2065 3120 4180 5240 6295 7355 8410 9470 2 2750 4160 5570 6985 8395 9805 11220 12630 600 1,5 2485 3760 5030 6310 7580 8855 10130 11405 2 3310 5010 6710 8410 10110 11810 13505 15205 800 1,5 3325 5030 6740 8450 10150 11860 13565 15270 2 4435 6710 8985 11260 13535 15810 18085 20360 1000 1,5 4170 6305 8445 10585 12720 14860 17000 19140 2 5560 8410 11260 14110 16960 19815 22665 25515 1200 1,5 4985 7582 10150 12720 15290 17865 20435 23005 2 6650 10110 13535 16960 20390 23820 27245 30670 1500 1,5 6275 9490 12712 15930 19150 22365 25585 28805 2 8366 12660 16950 21240 25530 29820 34115 38405
Indice di Rumorosità dB(A)
Vk
m/sdB(A) 1,5 35/45 2 45/50
Perdita di Carico (Pa)
Vk
m/sPa 1,5 77 2 130
Listino prezzi EGA50-3F senza filtro
Note:
- con tegolo rompigoccia +10%;
- verniciato RAL prezzo a richiesta.
EGA50-3F H L 400 600 800 1000 1200 1400 1600 1800 euro euro euro euro euro euro euro euro 400 203,20 206,83 224,97 239,49 254,00 272,14 293,91 297,54 500 210,46 239,49 272,14 293,91 330,20 355,60 388,26 413,66 600 224,97 268,51 312,06 355,60 399,14 442,69 489,86 533,40 800 246,74 322,94 399,14 468,09 544,29 620,49 689,43 765,63 1000 275,77 377,37 471,71 584,20 689,43 791,03 896,26 1.001,49 1200 301,17 435,43 649,51 685,80 830,94 968,83 1.103,09 1.237,34 1500 344,71 518,89 696,69 870,86 1.048,66 1.230,09 1.407,89 1.582,06
Listino prezzi EGA50-4F senza filtro
Note:
- con tegolo rompigoccia +10%;
- verniciato RAL prezzo a richiesta.
EGA50-4F H L 400 600 800 1000 1200 1400 1600 1800 euro euro euro euro euro euro euro euro 400 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r. 500 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r. 600 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r. 800 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r. 1000 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r. 1200 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r. 1500 a.r. a.r. a.r. a.r. a.r. a.r. a.r. a.r.

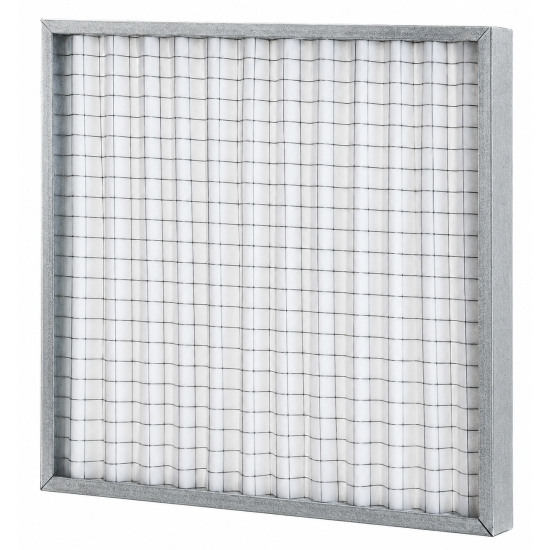

Listino prezzi filtro spessore 48 mm
Le dimensioni effettive dei filtri sono 10 mm inferiori alle dimensioni nominali riportate nella seguente tabella.
Il grado di filtrazione è ISO coarse (G4).
| filtro spessore 48 mm EGA50-3F EGA50-4F | ||||||||
| H | L | |||||||
| 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | |
| euro | euro | euro | euro | euro | euro | euro | euro | |
| 400 | 23,84 | 28,12 | 31,48 | 42,08 | 52,52 | 61,36 | 69,76 | 78,20 |
| 500 | 24,88 | 31,48 | 42,20 | 52,80 | 65,76 | 76,36 | 86,96 | 97,52 |
| 600 | 28,12 | 34,68 | 50,72 | 63,48 | 78,64 | 91,36 | 104,12 | 116,84 |
| 800 | 31,48 | 50,72 | 67,80 | 84,88 | 104,32 | 121,40 | 138,44 | 155,52 |
| 1000 | 42,08 | 63,48 | 84,88 | 106,24 | 130,04 | 151,40 | 172,80 | 194,20 |
| 1200 | 52,92 | 78,64 | 104,32 | 130,04 | a.r. | a.r. | a.r. | a.r. |
| 1500 | 65,56 | 97,76 | 129,92 | 162,12 | a.r. | a.r. | a.r. | a.r. |
