EGFF Griglie forellinate senza cornice
Descrizione
Caratteristiche
Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL 9016.
Installazione: fissaggio con staffe.
La maglia forellinata è realizzata secondo le seguenti specifiche:
- fori tondi alternati a 60°;
- rapporto vuoto/pieno 46%;
- diametro dei fori 5mm;
- distanza tra i centri 7mm.
Impiego
Per la ripresa dell'aria all'interno dei locali.
Per installazione a filo per pareti in cartongesso con spessore 12,5 mm.
Per installazione a filo per pareti in muratura.
Per ripresa e mandati su mobili di ventilconvettori.
Accessori
SC - Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
A richiesta
Sezione Efficace
H L 400 500 600 800 1000 1200 Sezione Efficace m² 75 0,012 0,015 0,018 0,024 0,030 0,036 100 0,016 0,021 0,025 0,033 0,041 0,049 125 0,020 0,025 0,030 0,040 0,050 0,060 150 0,025 0,031 0,037 0,490 0,060 0,074 200 0,033 0,041 0,050 0,067 0,084 0,100 300 0,050 0,064 0,077 0,103 0,129 0,155 400 0,068 0,086 0,104 0,139 0,174 0,206
Dati di Funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
L: larghezza
H: altezza
Tutte le misure sono espresse in mm.
H Vk
m/sL 400 500 600 800 1000 1200 Portata m3/h 75 2 86 108 130 173 216 259 3 130 162 194 259 324 389 4 173 216 259 346 432 518 100 2 118 148 177 236 295 354 3 177 221 266 354 443 531 4 236 295 354 472 590 708 125 2 144 180 216 288 360 432 3 216 270 324 432 540 648 4 288 360 432 576 720 864 150 2 177 221 266 354 443 531 3 266 332 399 531 664 797 4 354 443 531 708 886 1063 200 2 238 295 360 482 605 726 3 356 443 540 724 907 1089 4 475 590 720 965 1210 1452 300 2 360 461 554 742 929 1115 3 540 691 832 1112 1393 1672 4 720 922 1109 1483 1858 2229 400 2 490 619 749 1001 1253 1486 3 734 929 1123 1501 1879 2229 4 979 1238 1498 2002 2506 2972
Indice di Rumorosità dB(A)
dB(A): indice di rumorosità
V
m/sdB(A) livello potenza sonora 2 15/20 3 22/28 4 38/42
Perdita di Carico (Pa)
Pa: perdite di carico in Pascal
V
m/sPa Perdite di Carico 2 18 3 40 4 70

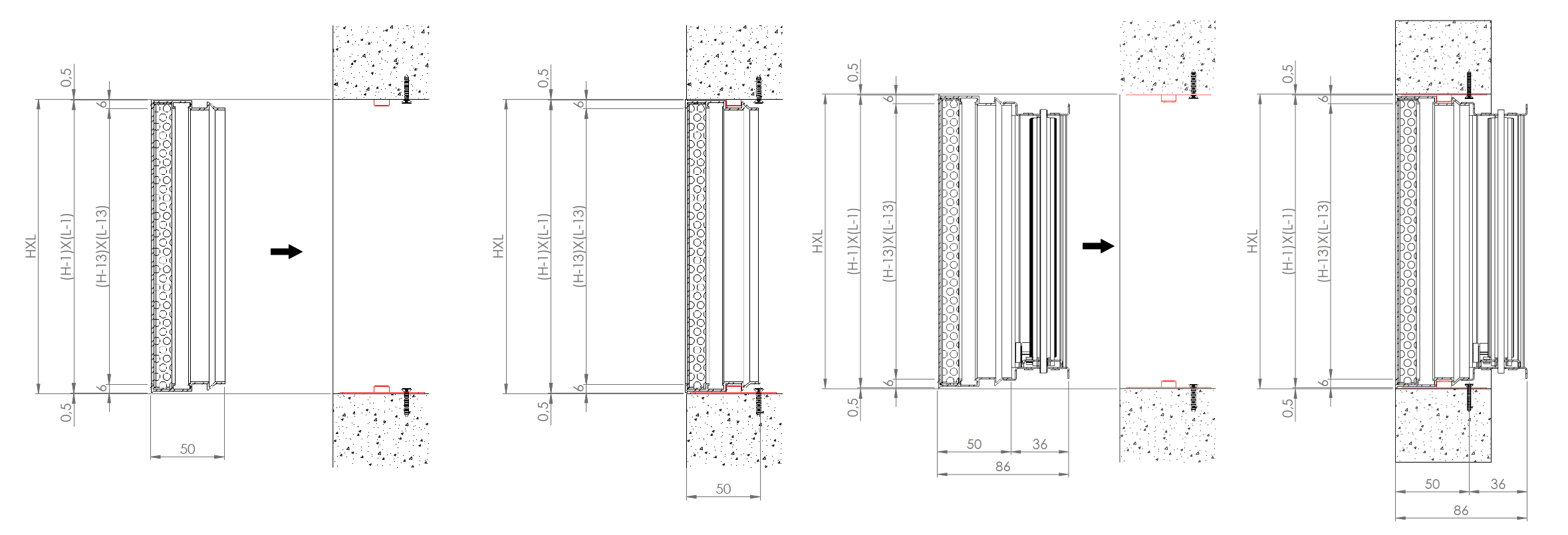

EGFF dimensioni con e senza serranda su muratura
Per l’installazione sono necessari il kit di fissaggio composto da 4 staffe fornite con l’articolo.
N.B. per l’installazione su parete in muratura non sono disponibili le altezze 75mm,100 mm.

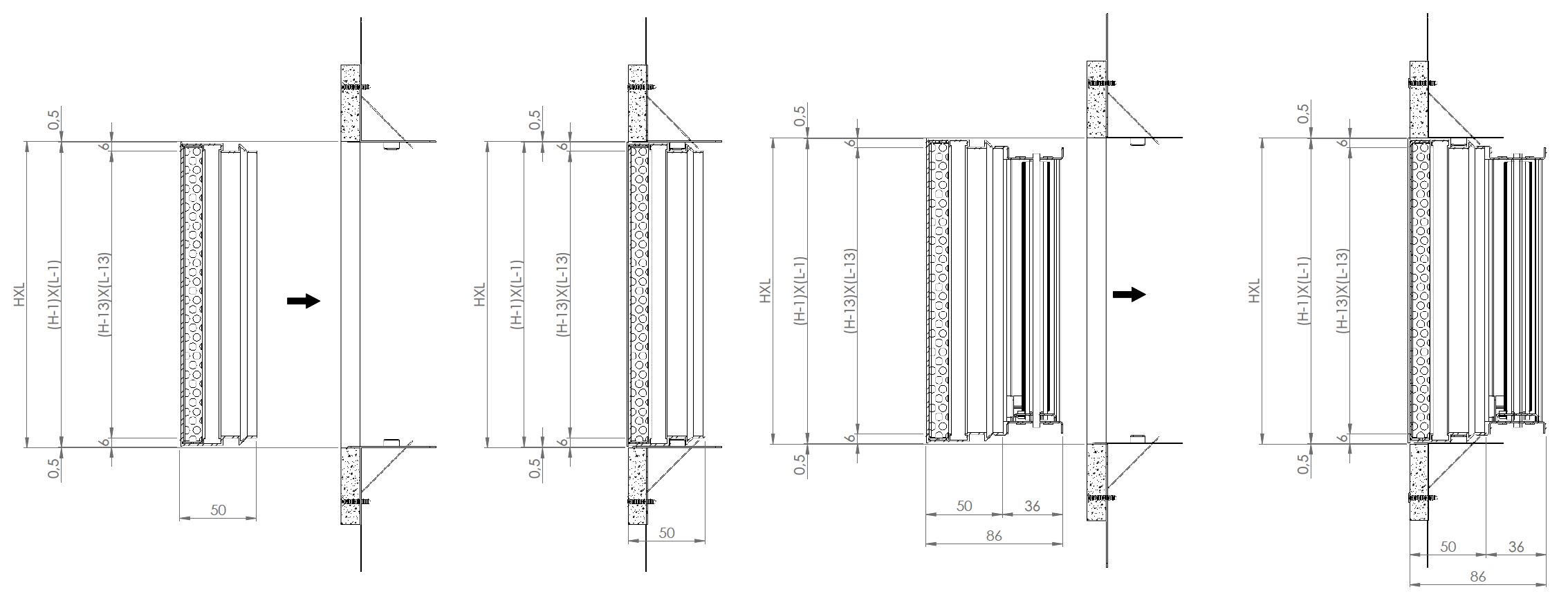

EGFF dimensioni con e senza serranda su cartongesso

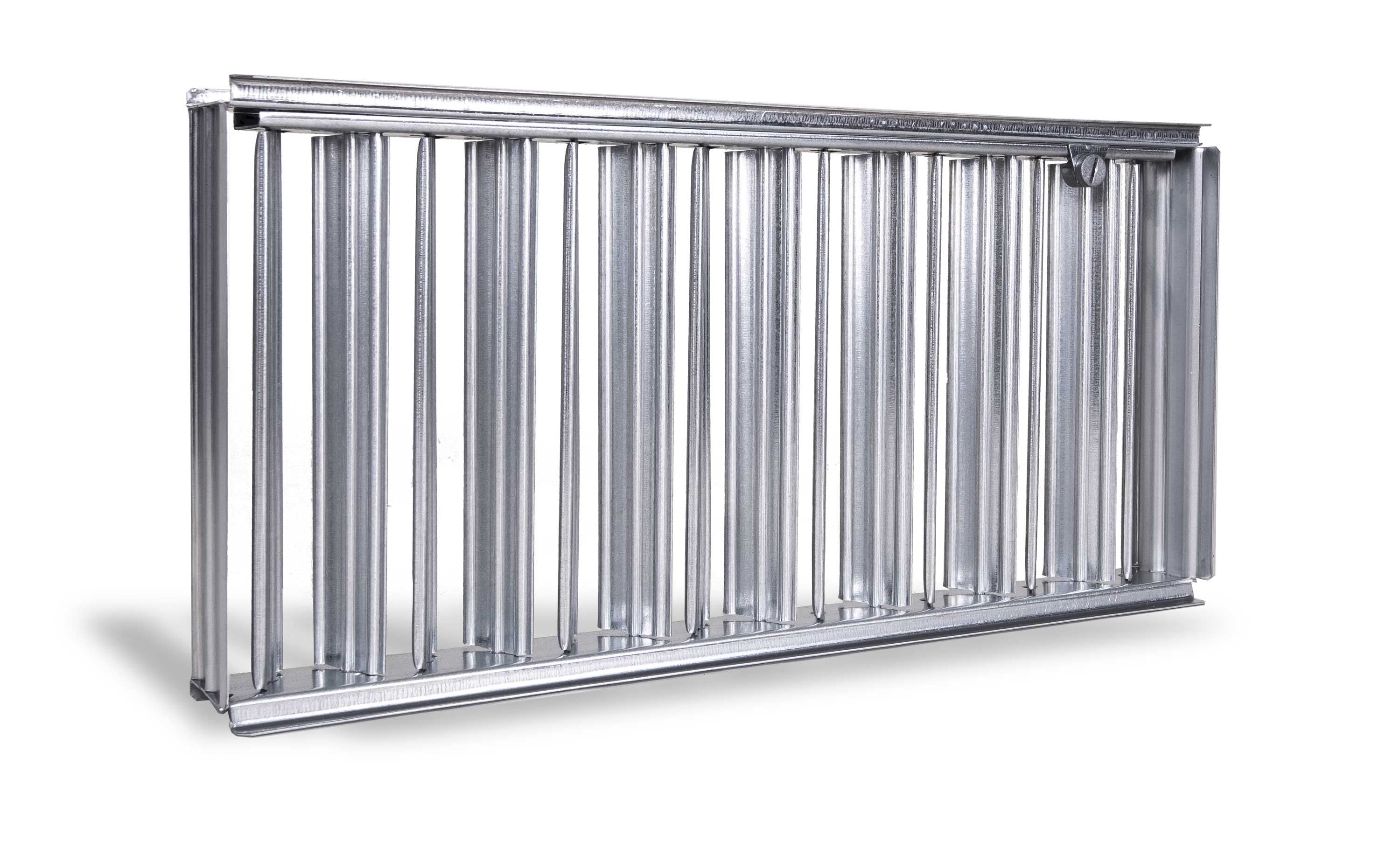

SC - Serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Listino prezzi
| Dimensioni LxH | EGFF | SC - Serranda di taratura |
| euro | euro | |
| 400x75 | artDG38F00000 | 17,73 |
| 500x75 | artDG38F00070 | 21,16 |
| 600x75 | artDG38F00140 | 24,21 |
| 800x75 | artDG38F00210 | 30,43 |
| 1000x75 | artDG38F00280 | 37,34 |
| 1200x75 | artDG38F00350 | 48,41 |
| 400x100 | artDG38F00010 | 17,73 |
| 500x100 | artDG38F00080 | 21,16 |
| 600x100 | artDG38F00150 | 24,21 |
| 800x100 | artDG38F00220 | 30,43 |
| 1000x100 | artDG38F00290 | 37,34 |
| 1200x100 | artDG38F00360 | 48,41 |
| 400x125 | artDG38F00020 | 20,46 |
| 500x125 | artDG38F00090 | 23,69 |
| 600x125 | artDG38F00160 | 27,00 |
| 800x125 | artDG38F00230 | 34,58 |
| 1000x125 | artDG38F00300 | 41,67 |
| 1200x125 | artDG38F00370 | 53,99 |
| 400x150 | artDG38F00030 | 20,46 |
| 500x150 | artDG38F00100 | 23,69 |
| 600x150 | artDG38F00170 | 27,00 |
| 800x150 | artDG38F00240 | 34,58 |
| 1000x150 | artDG38F00310 | 41,67 |
| 1200x150 | artDG38F00380 | 53,99 |
| 400x200 | artDG38F00040 | 25,31 |
| 500x200 | artDG38F00110 | 29,73 |
| 600x200 | artDG38F00180 | 34,25 |
| 800x200 | artDG38F00250 | 41,97 |
| 1000x200 | artDG38F00320 | 46,84 |
| 1200x200 | artDG38F00390 | 68,50 |
| 400x300 | artDG38F00050 | 35,42 |
| 500x300 | artDG38F00120 | 39,00 |
| 600x300 | artDG38F00190 | 42,63 |
| 800x300 | artDG38F00260 | 51,72 |
| 1000x300 | artDG38F00330 | 62,36 |
| 1200x300 | artDG38F00400 | 85,26 |
| 400x400 | artDG38F00060 | 40,57 |
| 500x400 | artDG38F00130 | 49,00 |
| 600x400 | artDG38F00200 | 52,67 |
| 800x400 | artDG38F00270 | 64,45 |
| 1000x400 | artDG38F00340 | 76,48 |
| 1200x400 | artDG38F00410 | 105,35 |
Kit di fissaggio di ricambio
Per l’installazione è necessario il kit di fissaggio composto da 4 staffe.
| Descrizione | Euro |
| Kit di Fissaggio | artKITF000010 |
