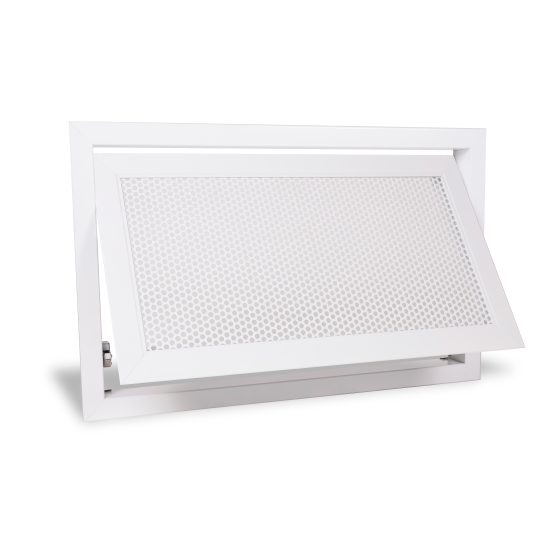

EGF-PUSH Griglia forellinata con filtro
Descrizione
Griglia di ripresa dell’aria a pannello forellinato, con doppia cornice ad apertura a cerniere e sistema push-pull per l’agevole alloggiamento e la sostituzione del filtro.
Caratteristiche
Telaio perimetrale in alluminio. Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL9016.
Filtro: classe COARSE (G2) spessore 12 mm.
Apertura/chiusura: con sistema push-pull.
La maglia forellinata è realizzata secondo le seguenti specifiche:
- fori tondi alternati a 60°;
- rapporto vuoto/pieno 46%;
- diametro dei fori 5mm;
- distanza tra i centri 7mm.

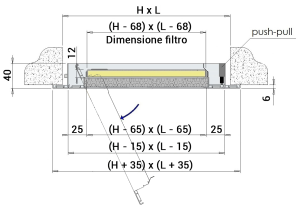

Installazione
Impiego
Griglia per la ripresa dell’aria in ambienti dove sia consigliata una prefiltrazione. Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.
Accessori
- EPZ - Plenum Zincato;
- EPI - Plenum Isolato.
A richiesta
Sezione Efficace
L: larghezza. H: altezza.
Tutte le misure sono espresse in mm.
| H | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 800 | 1000 | |
| Sezione Efficace | |||||||
| 200 | 0,008 | 0,015 | 0,021 | 0,027 | 0,033 | 0,046 | 0,058 |
| 300 | 0,015 | 0,025 | 0,036 | 0,047 | 0,058 | 0,079 | 0,101 |
| 400 | 0,021 | 0,036 | 0,052 | 0,067 | 0,082 | 0,113 | 0,144 |
| 500 | 0,027 | 0,047 | 0,067 | 0,087 | 0,107 | 0,147 | 0,187 |
| 600 | 0,033 | 0,058 | 0,082 | 0,107 | 0,132 | 0,181 | 0,230 |
Dati di Funzionamento
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione; i dati di portata in tabella si riferiscono alla griglia con il filtro.
| H | V m/s | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 800 | 1000 | ||
| Velocità Frontale sul Filtro | Portata (m3/h) | |||||||
| 200 | 1,5 | 63 | 121 | 180 | 238 | 296 | 413 | 530 |
| 2 | 84 | 162 | 240 | 317 | 395 | 551 | 706 | |
| 300 | 1,5 | 121 | 234 | 346 | 458 | 571 | 795 | 1020 |
| 2 | 162 | 312 | 461 | 611 | 761 | 1060 | 1360 | |
| 400 | 1,5 | 180 | 346 | 512 | 679 | 845 | 1178 | 1510 |
| 2 | 240 | 461 | 683 | 905 | 1127 | 1570 | 2014 | |
| 500 | 1,5 | 238 | 458 | 679 | 899 | 1119 | 1560 | 2000 |
| 2 | 317 | 611 | 905 | 1199 | 1492 | 2080 | 2667 | |
| 600 | 1,5 | 296 | 571 | 845 | 1119 | 1394 | 1942 | 2491 |
| 2 | 395 | 761 | 1127 | 1492 | 1858 | 2590 | 3321 | |
| 800 | 1,5 | 413 | 795 | 1178 | 2560 | 1942 | 2707 | 3471 |
| 2 | 551 | 1060 | 1570 | 2080 | 2590 | 3609 | 4629 | |
| 1000 | 1,5 | 530 | 1020 | 1510 | 2000 | 2491 | 3471 | 4452 |
| 2 | 706 | 1360 | 2014 | 2667 | 3321 | 4629 | 5936 | |
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 <20 2 20/25
Perdita di Carico (Pa)
V
m/sPa 1,5 25/30 2 45/50
Plenum
Tutte le misure sono espresse in mm.
Modello
L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12 300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12 400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12 500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12 600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12 800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12 1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12 300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12 400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12
Listino Prezzi
H L 200 300 400 500 600 700 800 900 1000 Euro Euro Euro Euro Euro Euro Euro Euro Euro 200 97,58 101,54 109,65 112,31 115,03 119,00 124,18 130,90 134,86 300 101,54 106,69 115,97 116,82 123,80 128,92 136,50 143,26 148,46 400 109,65 115,97 120,67 129,16 133,12 141,61 151,08 161,40 171,77 500 112,31 116,82 129,16 137,47 147,39 154,98 168,15 185,20 193,79 600 115,03 123,80 133,12 147,39 158,58 172,80 187,08 202,81 218,60
Plenum
Dimensioni Stacco Superiore Stacco Laterale EPZ - Plenum Zincato EPI - Plenum Isolato EPZ - Plenum Zincato EPI - Plenum Isolato L1xH1 Euro Euro Euro Euro 200x200 35,61 48,96 39,36 54,00 300x200 38,65 53,03 43,37 59,35 400x200 41,72 57,15 47,32 64,67 500x200 44,76 61,27 51,31 69,98 600x200 62,39 81,21 74,86 95,68 800x200 73,54 93,88 82,80 106,39 1000x200 79,65 102,12 79,65 117,02 300x300 42,85 58,39 51,24 69,74 400x300 57,55 74,78 67,34 87,92 500x300 61,07 79,49 72,22 94,52 600x300 72,30 92,24 80,69 103,51 800x300 88,37 116,90 103,71 137,48 1000x300 95,40 126,33 113,51 150,59 400x400 62,15 80,81 77,05 100,84 500x400 66,14 86,09 82,89 108,63 600x400 85,60 113,34 94,88 125,85 800x400 103,23 134,13 119,93 156,51 1000x400 122,38 159,31 148,36 194,16
