EGZ100 Griglie di ripresa in acciaio passo 100 mm
Descrizione

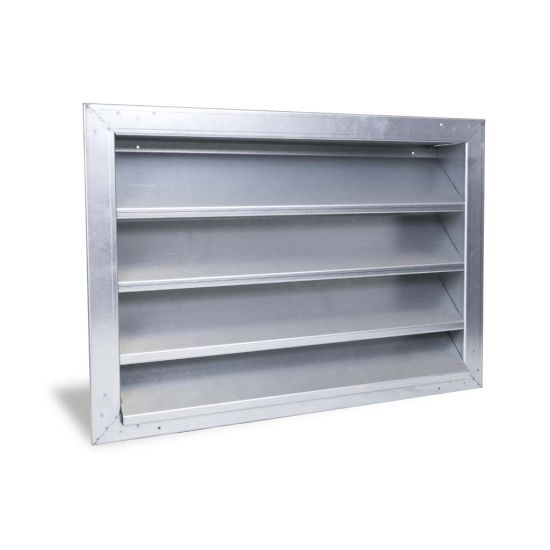

Griglie di ripresa costruite in robusto profilo di acciaio zincato. Le alette sono inclinate a 45° con passo 100 mm.
Caratteristiche
Materiale: acciaio.
Finitura: zincato.
Installazione: fissaggio con viti frontali.
Dimensioni realizzabili in pezzo unico:
- min. base 200 mm x altezza 200 mm;
- max. base 2500 mm x altezza 2500 mm.
Impiego
Sia per la ripresa che per l’espulsione dell’aria. Si possono utilizzare sia all’interno che all’esterno degli edifici grazie al particolare profilo antipioggia.
Accessori
CTP - Controtelaio a murare.
A richiesta
- Verniciatura nei colori RAL a scelta;
- Rete antivolatile.
Dimensioni
- R - Rete Antivolatile o Antivolatile+Antinsetto (su richiesta).
- T - Tegolo Rompigoccia (su richiesta).

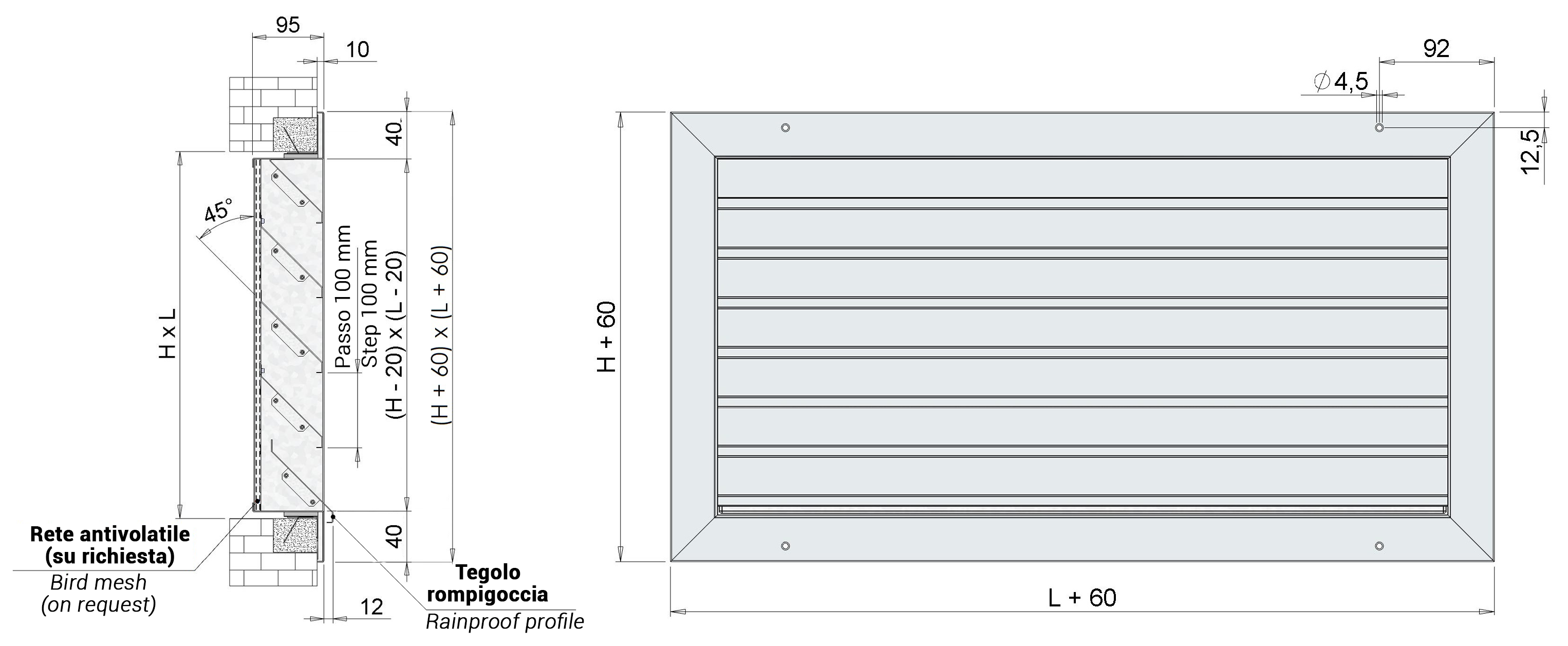

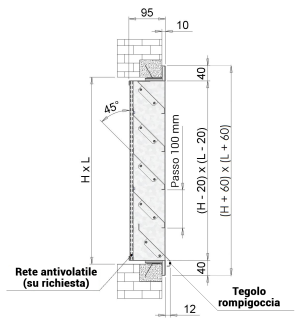

| Disegno Tecnico | |
| Sezione Frontale | EGZ100 |
 |  |
Sezione Efficace
H L 600 800 1000 1200 1400 1600 1800 2000 Sezione Efficace (m²) 600 0,147 0,198 0,248 0,299 0,350 0,401 0,451 0,502 800 0,211 0,284 0,356 0,429 0,502 0,574 0,647 0,720 1000 0,275 0,369 0,464 0,559 0,653 0,748 0,843 0,938 1200 0,338 0,455 0,572 0,689 0,805 0,922 1,039 1,155 1400 0,402 0,541 0,680 0,818 0,957 1,096 1,234 1,373 1600 0,466 0,627 0,787 0,948 1,109 1,270 1,430 1,591 1800 0,530 0,713 0,895 1,078 1,261 1,443 1,626 1,809
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- L: base (lunghezza alette). H: altezza
Tutte le dimensioni sono espresse in mm.
| H | Vk m/s | L | |||||||
| 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
| Portata m3/h | |||||||||
| 600 | 4 | 2115 | 2845 | 3575 | 4305 | 5035 | 5765 | 6500 | 7230 |
| 6 | 3175 | 4270 | 5365 | 6460 | 7555 | 8650 | 9745 | 10840 | |
| 800 | 4 | 3035 | 4085 | 5130 | 6175 | 7225 | 8270 | 9315 | 10365 |
| 6 | 4555 | 6125 | 7695 | 9265 | 10835 | 12405 | 13975 | 15545 | |
| 1000 | 4 | 3955 | 5320 | 6680 | 8045 | 9410 | 10775 | 12135 | 13500 |
| 6 | 5930 | 7980 | 10020 | 12070 | 14115 | 16160 | 18205 | 20250 | |
| 1200 | 4 | 4870 | 6555 | 8235 | 9915 | 11595 | 13275 | 14955 | 16635 |
| 6 | 7310 | 9830 | 12350 | 14870 | 17395 | 19914 | 22435 | 24955 | |
| 1400 | 4 | 5790 | 7790 | 9785 | 11785 | 13780 | 15780 | 17775 | 19775 |
| 6 | 8690 | 11685 | 14680 | 17675 | 20670 | 23670 | 26665 | 29660 | |
| 1600 | 4 | 6710 | 9025 | 11340 | 13655 | 15965 | 18280 | 20595 | 22910 |
| 6 | 10065 | 13535 | 17010 | 20480 | 23950 | 27420 | 30895 | 34365 | |
| 1800 | 4 | 7630 | 10260 | 12890 | 15520 | 18155 | 20785 | 23415 | 26045 |
| 6 | 11445 | 15390 | 19335 | 23285 | 27230 | 31175 | 35125 | 39070 | |
Indice di Rumorosità dB(A) - Perdita di Carico (Pa)
Vk
m/sdB(A) Pa 4 25/30 16 6 35/45 45 8 45/50 80
Accessori

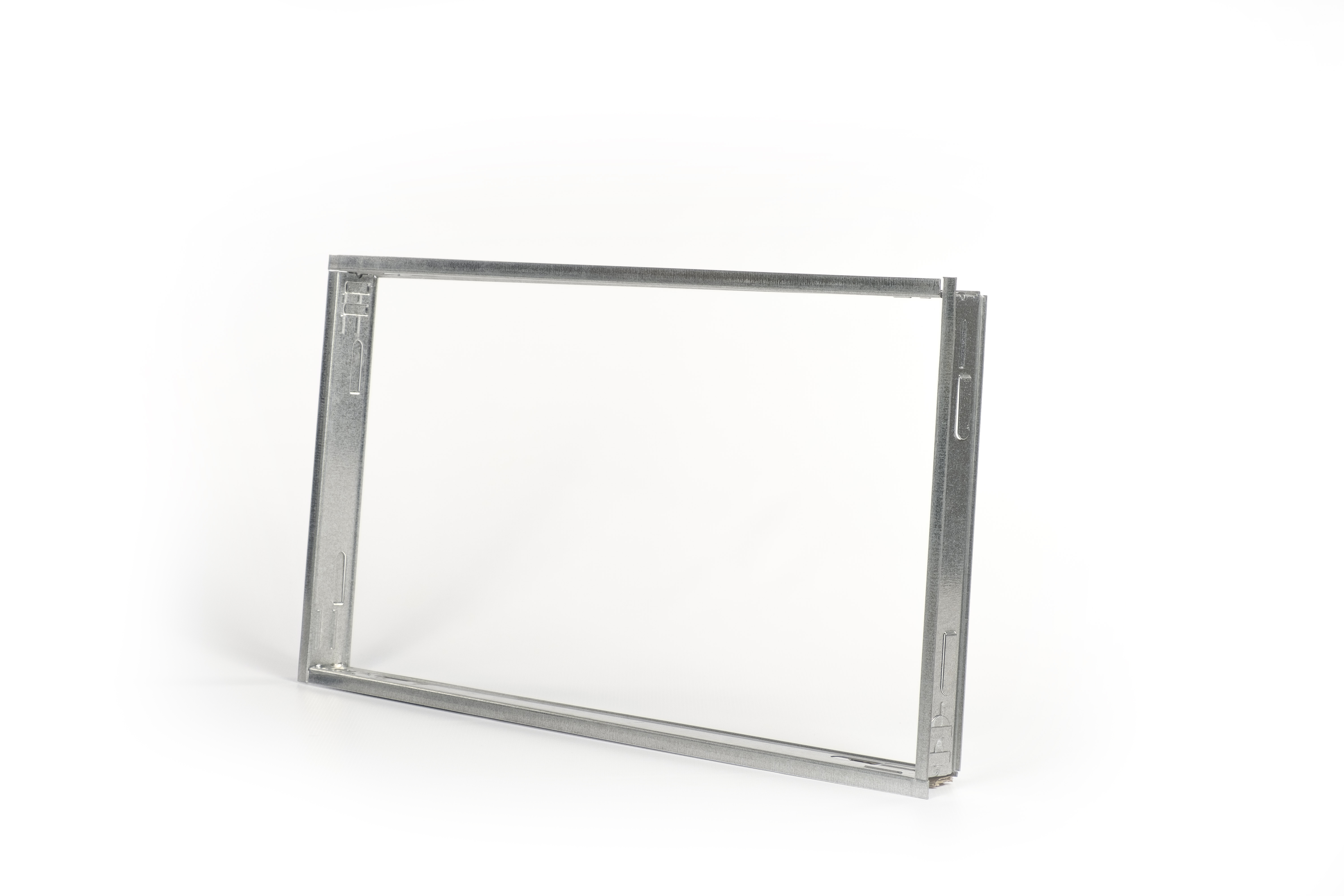

Questo accessorio permette di ridurre la portata d'aria in uscita al diffusore garantendo una perfetta regolazione. La serranda viene agganciata al diffusore tramite le clips che vengono fornite a corredo del diffusore. Controtelai in lamiera zincata per griglie e bocchette. I controtelai sono forniti di apposite zanche che in fase di installazione vengono piegate per fare ancoraggio alle pareti.SCI - Serranda di Taratura CTP - Controtelaio
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.
Listino Prezzi
Note:
- con rete antivolatile +20%.
- verniciato RAL: prezzo a richiesta.
| EGZ100 | ||||||||
| H | L | |||||||
| 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | |
| € | € | € | € | € | € | € | € | |
| 600 | 106,38 | 124,66 | 142,95 | 159,01 | 177,27 | 194,47 | 212,74 | 229,89 |
| 800 | 122,61 | 155,55 | 184,15 | 212,72 | 241,31 | 268,81 | 298,50 | 327,11 |
| 1000 | 144,08 | 182,99 | 221,85 | 261,89 | 298,50 | 334,00 | 377,42 | 417,48 |
| 1200 | 165,85 | 213,91 | 264,17 | 316,79 | 367,15 | 414,01 | 465,49 | 513,54 |
| 1400 | 186,42 | 242,48 | 301,89 | 366,00 | 425,46 | 486,06 | 550,14 | 607,30 |
| 1600 | 209,29 | 267,61 | 337,40 | 414,01 | 480,31 | 555,87 | 632,66 | 677,13 |
| 1800 | 232,18 | 291,68 | 371,69 | 457,46 | 533,02 | 632,66 | 712,49 | 792,58 |
CTP - Controtelaio
CTP - Controtelaio H L 600 800 1000 1200 1400 1600 1800 2000 € € € € € € € € 600 68,83 78,33 96,47 115,70 134,99 154,33 173,61 192,90 800 78,33 104,47 128,62 154,29 179,98 205,76 231,48 257,21 1000 96,47 128,62 160,76 192,86 224,99 257,21 289,36 321,51 1200 115,70 154,29 192,86 231,43 269,98 308,65 347,22 385,82 1400 134,99 179,98 224,99 269,98 314,98 360,09 405,10 450,12 1600 154,33 205,76 257,21 308,65 360,09 411,55 462,97 514,40 1800 173,61 231,48 289,36 347,22 405,10 462,97 520,84 578,72
