EGZ50 Griglie di ripresa in acciaio passo 50 mm
Descrizione

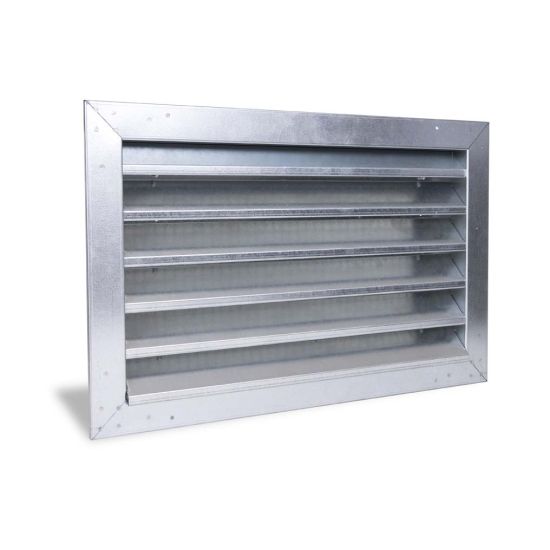

Griglie di ripresa costruite in robusto profilo di acciaio zincato. Le alette sono inclinate a 45° con passo 50 mm.
Caratteristiche
Materiale: acciaio.
Finitura: zincato.
Installazione: fissaggio con viti frontali.
Dimensioni realizzabili in pezzo unico: - min. base 200 mm x altezza 200 mm; - max. base 2500 mm x altezza 2500 mm.
Impiego
Griglia adatta sia per la ripresa che per l’espulsione dell’aria. Si possono utilizzare sia all’interno che all’esterno degli edifici grazie al particolare profilo antipioggia.
Accessori
- CTP- Controtelaio a murare.
A richiesta
- Verniciatura nei colori RAL a scelta;
- Rete antivolatile.
Dimensioni
- R - Rete Antivolatile o Antivolatile+Antinsetto (su richiesta).
- T - Tegolo Rompigoccia.

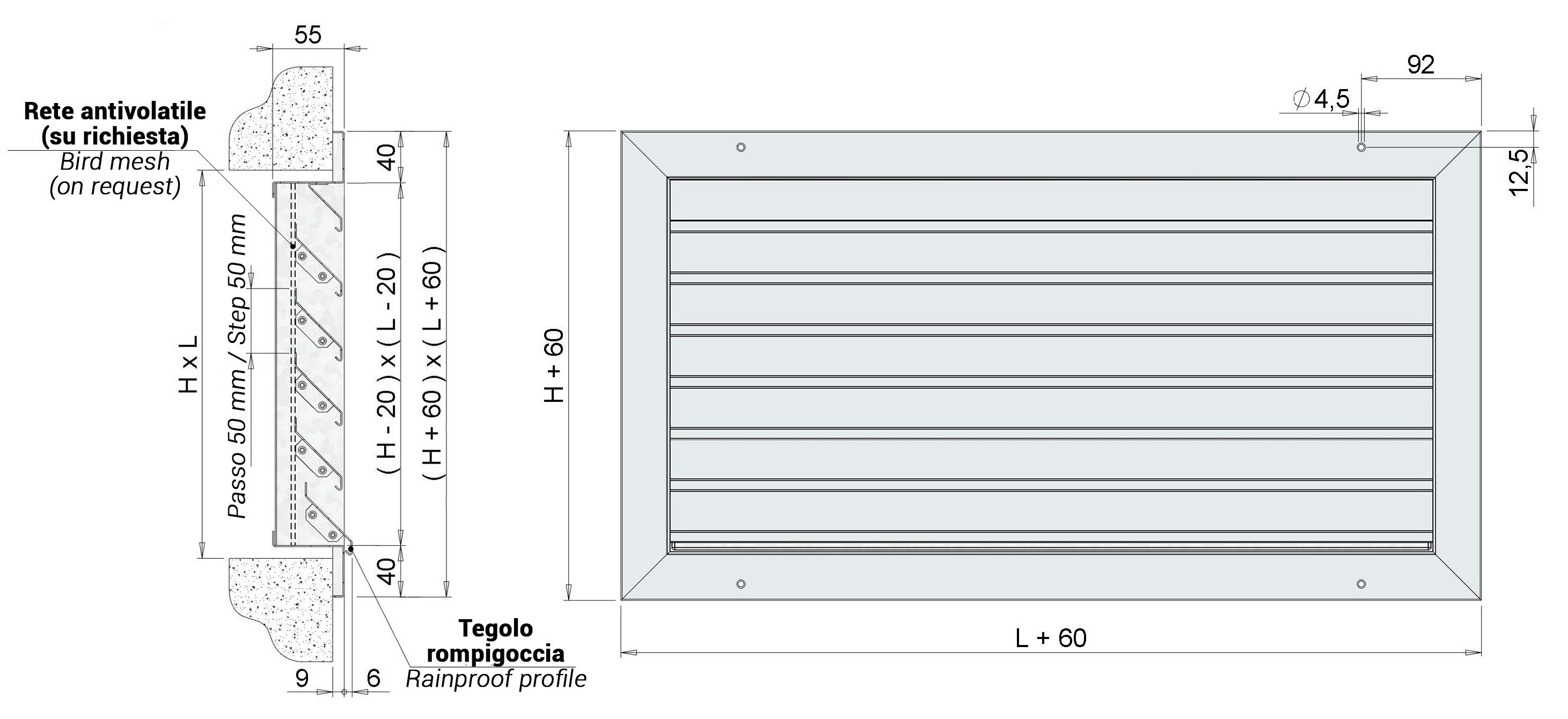

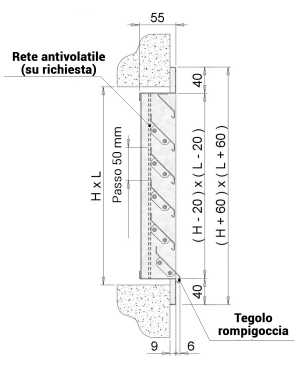

| Disegno Tecnico | |
| Sezione Frontale | EGZ50 |
 |  |
Sezione Efficace
H L 400 600 800 1000 1200 1400 1600 1800 Sezione Efficace (m²) 400 0,067 0,102 0,138 0,173 0,208 0,243 0,279 0,314 500 0,087 0,132 0,178 0,224 0,270 0,315 0,361 0,407 600 0,107 0,163 0,219 0,275 0,331 0,387 0,443 0,499 800 0,146 0,223 0,300 0,377 0,454 0,530 0,607 0,684 1000 0,186 0,283 0,381 0,479 0,576 0,674 0,772 0,869 1200 0,225 0,344 0,462 0,581 0,699 0,818 0,936 1,054 1500 0,284 0,434 0,584 0,733 0,883 1,033 1,182 1,332
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- L: base. H: altezza.
Tutte le dimensioni sono espresse in mm.
| H | Vk m/s | L | |||||||
| 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | ||
| Portata m3/h | |||||||||
| 400 | 4 | 965 | 1475 | 1980 | 2490 | 2995 | 3505 | 4015 | 4520 |
| 6 | 1450 | 2210 | 2970 | 3735 | 4495 | 5260 | 6020 | 6780 | |
| 8 | 1930 | 2950 | 3965 | 4980 | 5995 | 7010 | 8025 | 9045 | |
| 500 | 4 | 1250 | 1910 | 2565 | 3225 | 3880 | 4540 | 5195 | 5855 |
| 6 | 1875 | 2860 | 3850 | 4835 | 5820 | 6810 | 7795 | 8780 | |
| 8 | 2500 | 3815 | 5130 | 6445 | 7760 | 9080 | 10395 | 11710 | |
| 600 | 4 | 1535 | 2345 | 3150 | 3955 | 4765 | 5570 | 6380 | 7185 |
| 6 | 2300 | 3515 | 4725 | 5935 | 7145 | 8360 | 9570 | 10780 | |
| 8 | 3070 | 4685 | 6300 | 7915 | 9530 | 11145 | 12760 | 14375 | |
| 800 | 4 | 2105 | 3210 | 4320 | 5425 | 6530 | 7640 | 8750 | 9855 |
| 6 | 3155 | 4815 | 6475 | 8135 | 9800 | 11460 | 13120 | 14780 | |
| 8 | 4205 | 6420 | 8635 | 10850 | 13065 | 15280 | 17490 | 19710 | |
| 1000 | 4 | 2675 | 4080 | 5485 | 6895 | 8300 | 9705 | 11110 | 12520 |
| 6 | 4010 | 6120 | 8230 | 10340 | 12450 | 14560 | 16670 | 18780 | |
| 8 | 5345 | 8160 | 10970 | 13785 | 16600 | 19410 | 22225 | 25040 | |
| 1200 | 4 | 3245 | 4950 | 6655 | 8360 | 10065 | 11775 | 13480 | 15185 |
| 6 | 4860 | 7420 | 9980 | 12540 | 15100 | 17660 | 20220 | 22780 | |
| 8 | 6485 | 9895 | 10310 | 16720 | 20130 | 23545 | 26960 | 30370 | |
| 1500 | 4 | 4095 | 6250 | 8405 | 10560 | 12715 | 14870 | 17030 | 19185 |
| 6 | 6145 | 9375 | 12610 | 15840 | 19075 | 22310 | 25540 | 28775 | |
| 8 | 8190 | 12500 | 16810 | 21120 | 25435 | 29745 | 34055 | 38365 | |
Indice di Rumorosità dB(A) - Perdita di Carico (Pa)
Vk
m/sdB(A) Pa 4 25/30 16 6 35/45 45 8 45/50 80
Accessori

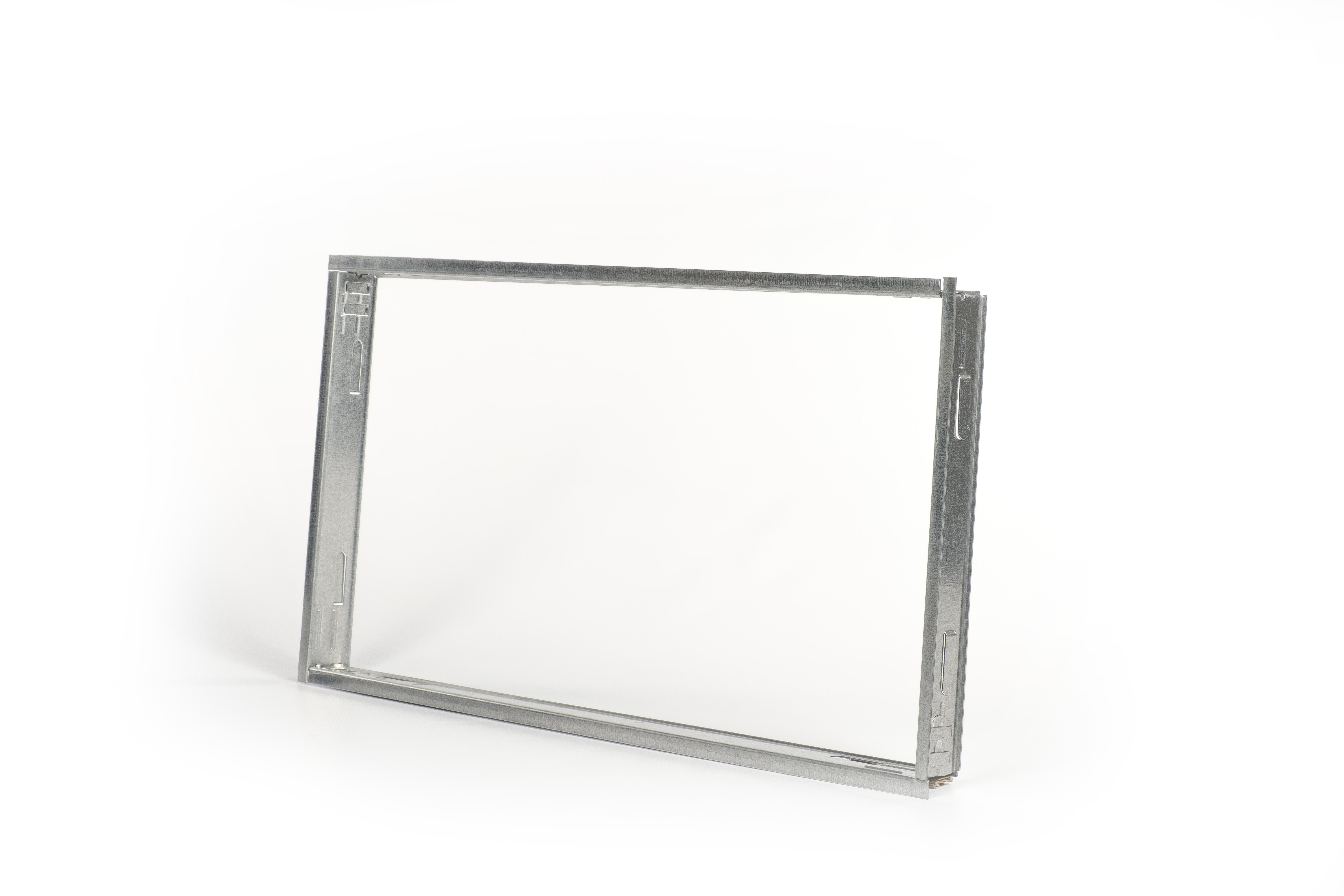

Questo accessorio permette di ridurre la portata d'aria in uscita al diffusore garantendo una perfetta regolazione. La serranda viene agganciata al diffusore tramite le clips che vengono fornite a corredo del diffusore. Controtelai in lamiera zincata per griglie e bocchette. I controtelai sono forniti di apposite zanche che in fase di installazione vengono piegate per fare ancoraggio alle pareti.SCI - Serranda di Taratura CTP - Controtelaio
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.
Listino Prezzi
Note:
- con rete antivolatile +20%;
- rete antinsetto prezzo a richiesta;
- verniciato RAL 9016 +30%;
- verniciato altri RAL prezzo a richiesta.
| EGZ50 | ||||||||
| H | L | |||||||
| 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | |
| € | € | € | € | € | € | € | € | |
| 400 | 81,18 | 86,92 | 92,62 | 98,36 | 106,11 | 114,70 | 127,88 | 136,43 |
| 500 | 86,92 | 101,70 | 110,95 | 123,51 | 134,94 | 147,51 | 159,01 | 171,53 |
| 600 | 91,47 | 109,77 | 126,96 | 146,41 | 162,41 | 181,86 | 199,00 | 217,32 |
| 800 | 101,76 | 131,51 | 162,52 | 192,10 | 223,01 | 252,77 | 281,34 | 312,20 |
| 1000 | 120,30 | 154,40 | 196,72 | 239,05 | 282,46 | 321,35 | 364,82 | 407,17 |
| 1200 | 140,20 | 178,42 | 231,00 | 285,91 | 341,95 | 395,70 | 447,18 | 503,26 |
| 1500 | 170,02 | 212,74 | 284,78 | 356,81 | 428,88 | 498,67 | 572,98 | 643,93 |
CTP - Controtelaio
CTP - Controtelaio H L 400 600 800 1000 1200 1400 1600 1800 € € € € € € € € 400 47,67 65,34 68,83 72,57 86,84 101,32 115,71 130,20 500 56,50 66,96 70,97 81,41 97,65 113,91 129,97 146,22 600 65,34 68,83 78,33 96,47 115,70 134,99 154,33 173,61 800 68,83 78,33 104,47 128,62 154,29 179,98 205,76 231,48 1000 72,57 96,47 128,62 160,76 192,86 224,99 257,21 289,36 1200 86,84 115,70 154,29 192,86 231,43 269,98 308,65 347,22 1500 108,49 144,67 192,90 241,12 289,36 337,57 385,82 434,03
