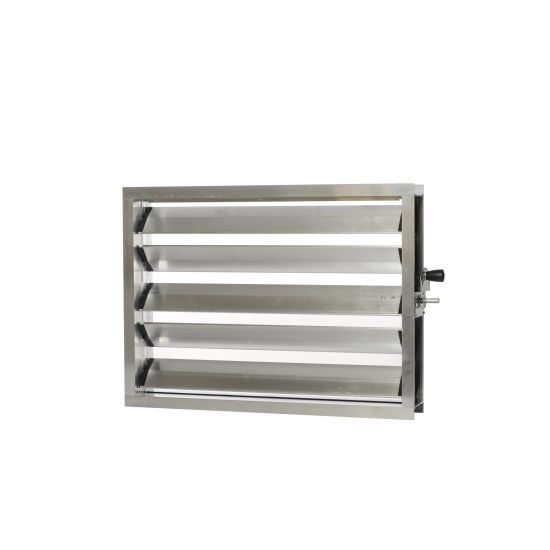

ERA100 Serrande di regolazione ad alette a contrasto passo 100 mm
Descrizione
Serrande di regolazione con alette tamburate in alluminio a movimento contrapposto per mezzo di ingranaggi dentati protetti dal flusso dell’aria.
Caratteristiche
Materiale: telaio ed alette in alluminio grezzo.
Finitura: alluminio. Installazione: a canale a mezzo dadi e bulloni.
Impiego
Per la regolazione sia manuale che motorizzata della portata dell’aria su canalizzazioni.
Modelli
- ERA100-P serranda con perno Ø 12 mm.
- ERA100-C serranda con comando manuale.
Accessori

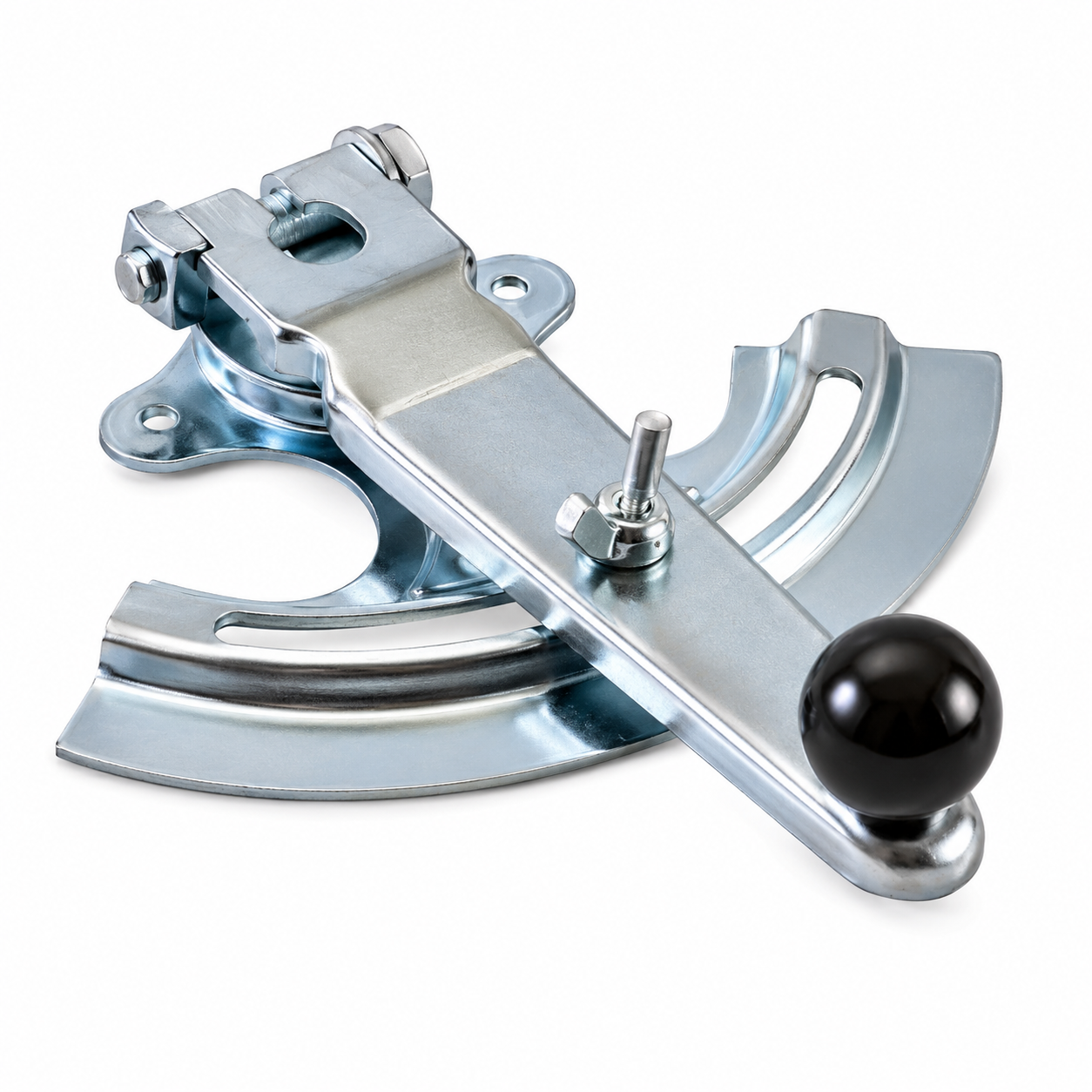

C-ERA-1 - Comando Manuale
Dati di Funzionamento
- V: velocità di attraversamento (m/s).
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- α: angolo di apertura della serranda di regolazione, 0° le alette sono completamente aperte.
*Velocità sconsigliata.
| Vk (m/s) | α 0° | α 30° | α 60° | |||
| Pa | dB(A) | Pa | dB(A) | Pa | dB(A) | |
| 1 | <5 | <20 | 5 | 27 | 78 | 29 |
| 2 | <5 | 23 | 23 | 43 | 320 | 50 |
| 3 | <5 | 35 | 52 | 54 | 780 | 63 |
| 4 | <5 | 43 | 90 | 62 | 1350 | 72 |
| 5 | <5 | 49 | 150 | 66 | >1500* | 78 |
Listino Prezzi ERA100-P

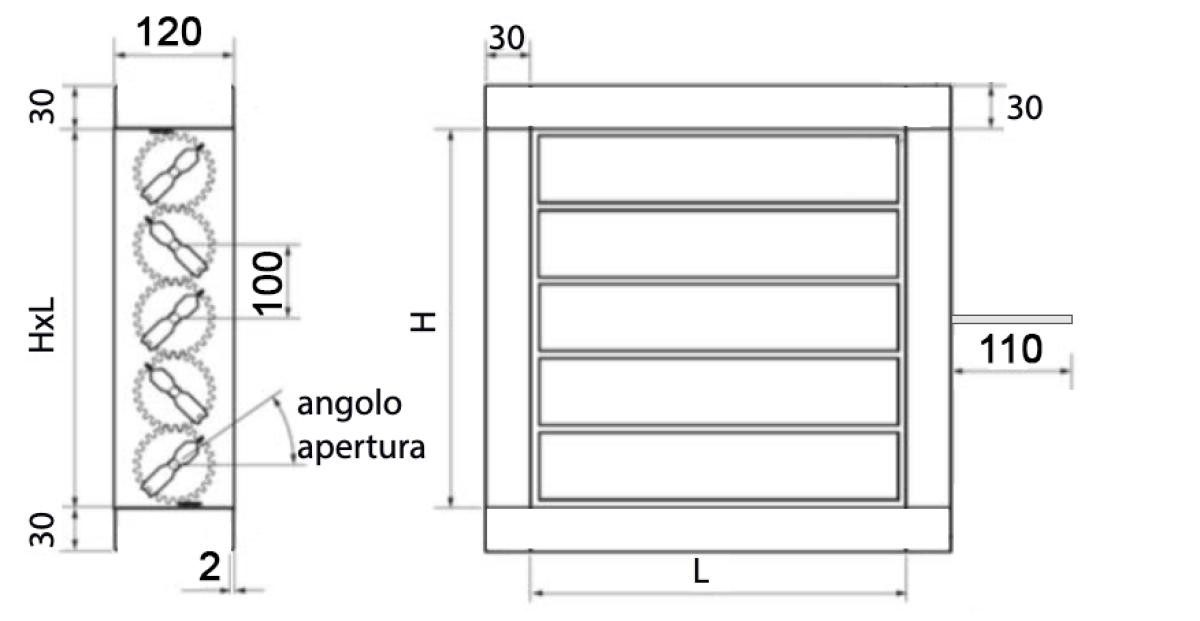

- L: base.
- H: altezza.
Tutte le dimensioni sono espresse in mm.
| H | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
| Euro | Euro | Euro | Euro | Euro | Euro | Euro | |
| 210 | 56,56 | 61,29 | 70,71 | 80,13 | 89,58 | 99,00 | 108,42 |
| 310 | 75,40 | 89,58 | 99,00 | 108,42 | 122,55 | 131,98 | 141,40 |
| 410 | 99,00 | 108,42 | 122,55 | 136,71 | 150,82 | 164,98 | 179,11 |
| 510 | 117,84 | 131,98 | 146,13 | 164,98 | 179,11 | 197,95 | 212,11 |
| 610 | 141,40 | 160,26 | 179,11 | 197,95 | 212,11 | 230,95 | 249,82 |
| 710 | 164,98 | 183,84 | 202,69 | 226,24 | 245,09 | 263,94 | 282,82 |
| 810 | 183,84 | 207,38 | 230,95 | 249,82 | 273,36 | 296,95 | 320,52 |
| 910 | 202,69 | 230,95 | 254,51 | 278,11 | 301,66 | 329,94 | 353,52 |
| 1010 | 226,24 | 249,82 | 278,11 | 306,39 | 334,66 | 362,94 | 386,50 |
| 1110 | 245,09 | 278,11 | 306,39 | 334,66 | 367,65 | 395,92 | 424,21 |
| 1210 | 268,66 | 296,95 | 329,94 | 362,94 | 395,92 | 428,92 | 457,20 |
| 1310 | 292,24 | 325,24 | 358,23 | 391,23 | 424,21 | 457,20 | 494,94 |
| 1410 | 311,08 | 344,08 | 381,80 | 419,49 | 457,20 | 490,20 | 527,91 |
| 1510 | 329,94 | 372,37 | 410,07 | 447,78 | 490,20 | 527,91 | 570,34 |
| C-ERA-1 - Comando Manuale | 21,37 | ||||||
Listino Prezzi ERA100-P
H L 900 1000 1100 1200 1300 1400 1500 Euro Euro Euro Euro Euro Euro Euro 210 117,84 127,29 136,71 146,13 160,26 169,69 174,40 310 155,55 164,98 179,11 188,53 212,11 221,53 230,95 410 193,26 207,38 221,53 235,66 263,94 278,11 287,53 510 230,95 245,09 263,94 278,11 315,82 329,94 344,08 610 268,66 282,82 301,66 320,52 367,65 386,50 400,65 710 306,39 325,24 344,08 367,65 419,49 438,36 457,20 810 339,37 362,94 381,80 410,07 471,36 490,20 513,78 910 377,07 405,36 428,92 452,47 523,20 546,76 570,34 1010 414,78 443,05 471,36 499,63 575,03 598,60 626,89 1110 452,47 480,78 513,78 542,05 626,89 655,18 683,47 1210 490,20 523,20 556,18 584,45 678,74 707,00 735,29 1310 527,91 560,91 593,89 626,89 730,58 763,56 791,85 1410 565,60 603,31 636,31 674,02 787,13 815,42 848,42 1510 608,03 645,74 678,74 716,45 838,98 872,00 904,98 C-ERA-1 - Comando Manuale 21,37
Listino Prezzi ERA100-C
H L 200 300 400 500 600 700 800 Euro Euro Euro Euro Euro Euro Euro 210 83,97 89,06 99,28 109,44 119,66 129,88 140,10 310 104,36 119,66 129,88 140,10 155,40 165,57 175,78 410 129,88 140,10 155,40 170,70 186,00 201,34 216,65 510 150,26 165,57 180,96 201,34 216,65 236,98 252,39 610 175,78 196,22 216,65 236,98 252,39 272,77 293,16 710 201,34 221,74 242,12 267,64 288,07 308,51 328,94 810 221,74 247,21 272,77 293,16 318,68 344,24 369,67 910 242,12 272,77 298,24 323,86 349,33 379,93 405,44 1010 267,64 293,16 323,86 354,45 385,06 415,67 441,14 1110 288,07 323,86 354,45 385,06 420,79 451,40 482,00 1210 313,59 344,24 379,93 415,67 451,40 487,14 517,69 1310 339,11 374,85 410,53 446,32 482,00 517,69 558,55 1410 359,54 395,23 436,09 476,96 517,69 553,43 594,30 1510 379,93 425,88 466,70 507,52 553,43 594,30 640,24
Listino Prezzi ERA100-C
H L 900 1000 1100 1200 1300 1400 1500 Euro Euro Euro Euro Euro Euro Euro 210 150,26 160,52 170,70 180,96 196,22 206,43 211,57 310 191,13 201,34 216,65 226,87 252,39 262,56 272,77 410 231,99 247,21 262,56 277,86 308,51 323,86 334,03 510 272,77 288,07 308,51 323,86 364,72 379,93 395,23 610 313,59 328,94 349,33 369,67 420,79 441,14 456,53 710 354,45 374,85 395,23 420,79 476,96 497,31 517,69 810 390,10 415,67 436,09 466,70 533,04 553,43 578,99 910 430,97 461,57 487,14 512,61 589,21 614,68 640,24 1010 471,84 502,39 533,04 563,64 645,28 670,85 267,64 1110 512,61 543,25 578,99 609,60 701,45 732,10 288,07 1210 553,43 589,21 624,95 655,50 757,53 788,23 313,59 1310 594,30 629,98 665,71 701,45 813,74 849,43 339,11 1410 635,07 675,94 711,67 752,53 874,99 903,41 359,54 1510 681,06 721,88 757,53 798,40 931,07 966,85 379,93
