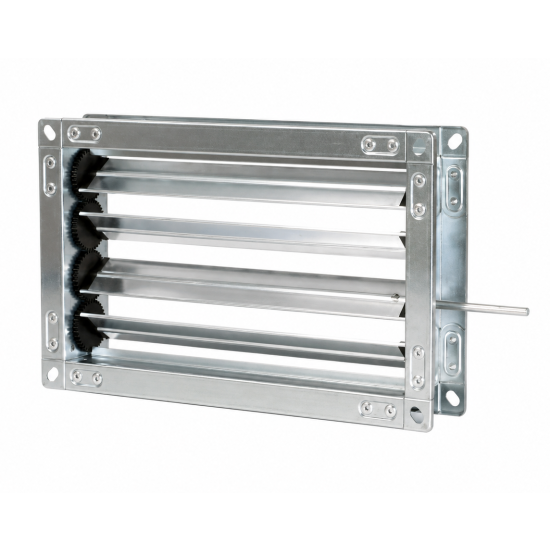

ERA50 Serrande di regolazione ad alette a contrasto passo 50
Descrizione
Serrande di regolazione con alette passo 50 mm a movimento contrapposto in alluminio.
Caratteristiche
Materiale: telaio in acciaio zincato, alette tamburate in alluminio, ingranaggi e chiusure in nylon.
Fissaggio: a mezzo bulloni. Installazione: a canale con asse di rotazione delle alette orizzontali.
Impiego
Per la regolazione sia manuale che motorizzata della portata dell'aria su canalizzazioni.
Modelli
- ERA50-P serranda con perno Ø 8 mm;
- ERA50-C serranda con comando manuale.
Accessori
C-ERA - Comando Manuale
Dati di Funzionamento
- V: velocità di attraversamento (m/s).
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- α: angolo di apertura della serranda di regolazione, 0° le alette sono completamente aperte.
| V (m/s) | α 0° | α 30° | α 60° | |||
| Pa | dB(A) | Pa | dB(A) | Pa | dB(A) | |
| 1 | <5 | <20 | <5 | <20 | 14 | 24 |
| 2 | <5 | 23 | <5 | 25 | 56 | 44 |
| 3 | <5 | 33 | 7 | 37 | 130 | 58 |
| 4 | 5 | 42 | 12 | 44 | 230 | 67 |
| 5 | 9 | 48 | 20 | 52 | 360 | 74 |
Listino Prezzi ERA50-P
L: base.
H: altezza.
Tutte le dimensioni sono espresse in mm.
| H | L | |||||
| 200 | 300 | 400 | 500 | 600 | 700 | |
| Euro | Euro | Euro | Euro | Euro | Euro | |
| 210 | 37,72 | 42,17 | 47,74 | 53,26 | 66,58 | 77,68 |
| 310 | 42,17 | 57,71 | 64,36 | 73,23 | 79,88 | 88,78 |
| 410 | 47,74 | 64,36 | 75,46 | 84,35 | 93,22 | 102,09 |
| 510 | 53,26 | 73,23 | 84,35 | 99,85 | 110,97 | 119,86 |
| 610 | 66,58 | 79,88 | 93,22 | 110,97 | 122,05 | 130,94 |
| 710 | 77,68 | 88,78 | 102,09 | 119,86 | 130,94 | 148,69 |
| C-ERA - Comando Manuale | 20,55 | |||||
Listino prezzi ERA50-C
H L 200 300 400 500 600 700 Euro Euro Euro Euro Euro Euro 210 60,64 65,36 71,23 77,14 91,20 102,90 310 65,40 81,81 88,84 98,15 105,21 114,60 410 71,23 88,84 100,52 109,93 119,31 128,70 510 77,14 98,19 109,93 126,30 138,04 147,47 610 91,20 105,21 119,31 138,04 149,79 159,13 710 102,90 114,60 128,70 147,47 159,13 177,90
