ERT-A 200T Serrande di regolazione a tenuta in acciaio zincato passo 200 mm.
Descrizione
Serrande di regolazione con movimento delle alette tramite ingranaggi posti all'esterno del flusso dell'aria e speciali guarnizioni sulle alette in grado di garantire una classe di tenuta 4 secondo la norma EN 1751.
Caratteristiche
- Esecuzione in acciaio zincato Z200 + alluminio naturale;
- Telaio rivettato saldato frontalmente, spessore 1,5 mm, profondità 210 mm;
- Telaio siliconato internamente negli angoli per tenuta;
- Flangia 40mm forata Ø9, passo 300mm con BM=20mm;
- Alette in alluminio estruso naturale lega EN AW-6060 con guarnizione siliconica di tenuta;
- Passo alette 200 mm con movimento contrapposto;
- Lamelle laterali di tenuta in acciaio inox 301 crudo;
- Boccole in bronzo;
- Perni terminali Ø18 mm in zincato;
- Movimento alette tramite levismi esterni in zincato;
- Perno di comando Ø18 sporgente L=100mm;
- Piastra di comando predisposta per com. manuale e/omotore (idonea per modelli con asta antirotazione).
- Temperatura: da -10* a +180 °C (la temperatura negativa è raggiungibile solo a condizione che non ci sia formazione
di ghiaccio); - Prove delle perdite di carico eseguite secondo la norma ISO 7244;
- Prove del rumore autogenerato eseguite secondo la norma UNI EN 25135;
- Prova di tenuta secondo norma DIN 1946/4;
- Prova di tenuta secondo norma EN 1751;
- Classe di tenuta 4C secondo la EN1751:2014 e classe 4 ATC3 secondo la EN1751:2024;
A richiesta
- Con comando manuale C-ERTA;
- Versione in AISI 304;
- Servomotore elettrico.

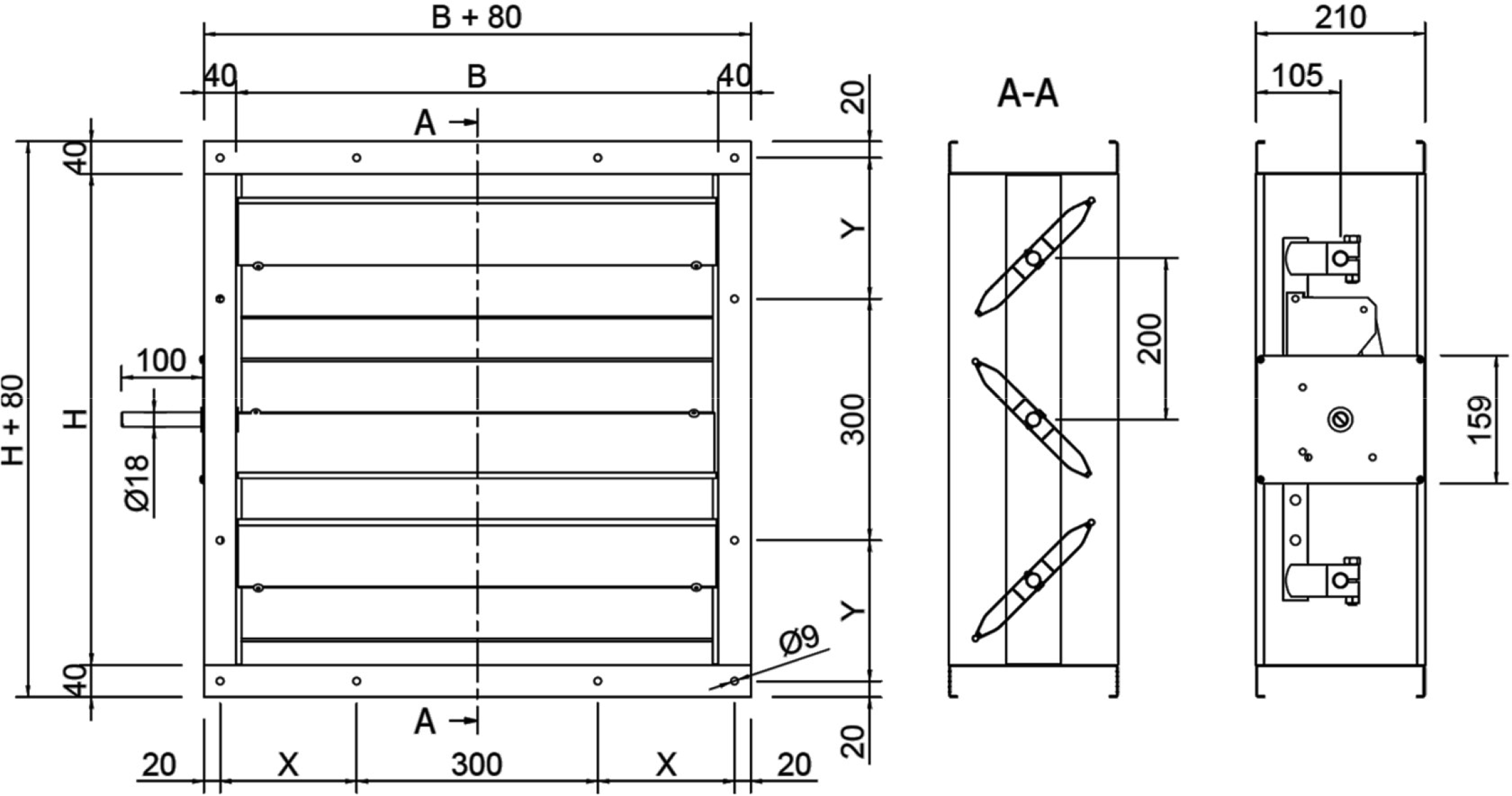

Caratteristiche Dimensionali
Foratura Base Foratura altezza L Nr. Fori ø 8 mm X Nr. Fori ø 8 mm L X 200 / / 210 / / 300 / / 410 1 225 400 4 220 610 1 325 500 4 270 810 2 275 600 4 320 1010 3 225 700 2 220 1210 3 325 800 2 270 1410 4 275 900 2 320 1610 5 225 1000 3 220 1810 5 325 1100 3 270 2010 6 275 1200 3 320 1300 4 220 1400 4 270 1500 5 320 1600 5 220 1700 5 270 1800 5 320 1900 6 220 2000 6 270
Perdita di Carico e Rumore Generato
- V: velocità di attraversamento (m/s).
- Δpt [Pa]: perdite di carico in Pascal.
- LwA [dB(A)]: indice di rumorosità.
- α: angolo di apertura della serranda di regolazione, 0° le alette sono completamente aperte.
*Attenzione velocità troppo elevate possono comportare rumorosità e perdite di carico eccessive in particolare a serranda parzialmente chiusa.
| Vk (m/s) | α 0° | α 30° | α 60° | |||
| Δpt [Pa] | LwA [dB(A)] | Δpt [Pa] | LwA [dB(A)] | Δpt [Pa] | LwA [dB(A)] | |
| 1 | < 5 | < 20 | 6 | 32 | 130 | 49 |
| 2 | < 5 | 23 | 23 | 49 | 520 | 69 |
| 3 | < 5 | 34 | 52 | 58 | 1185 | 16 |
| 4 | < 5 | 42 | 94 | 66 | 1350 | 83 |
| 5* | < 5 | 48 | 145 | 71 | > 1500* | 87 |
| 6* | < 5 | 53 | 215 | 75 | > 1500* | 92 |

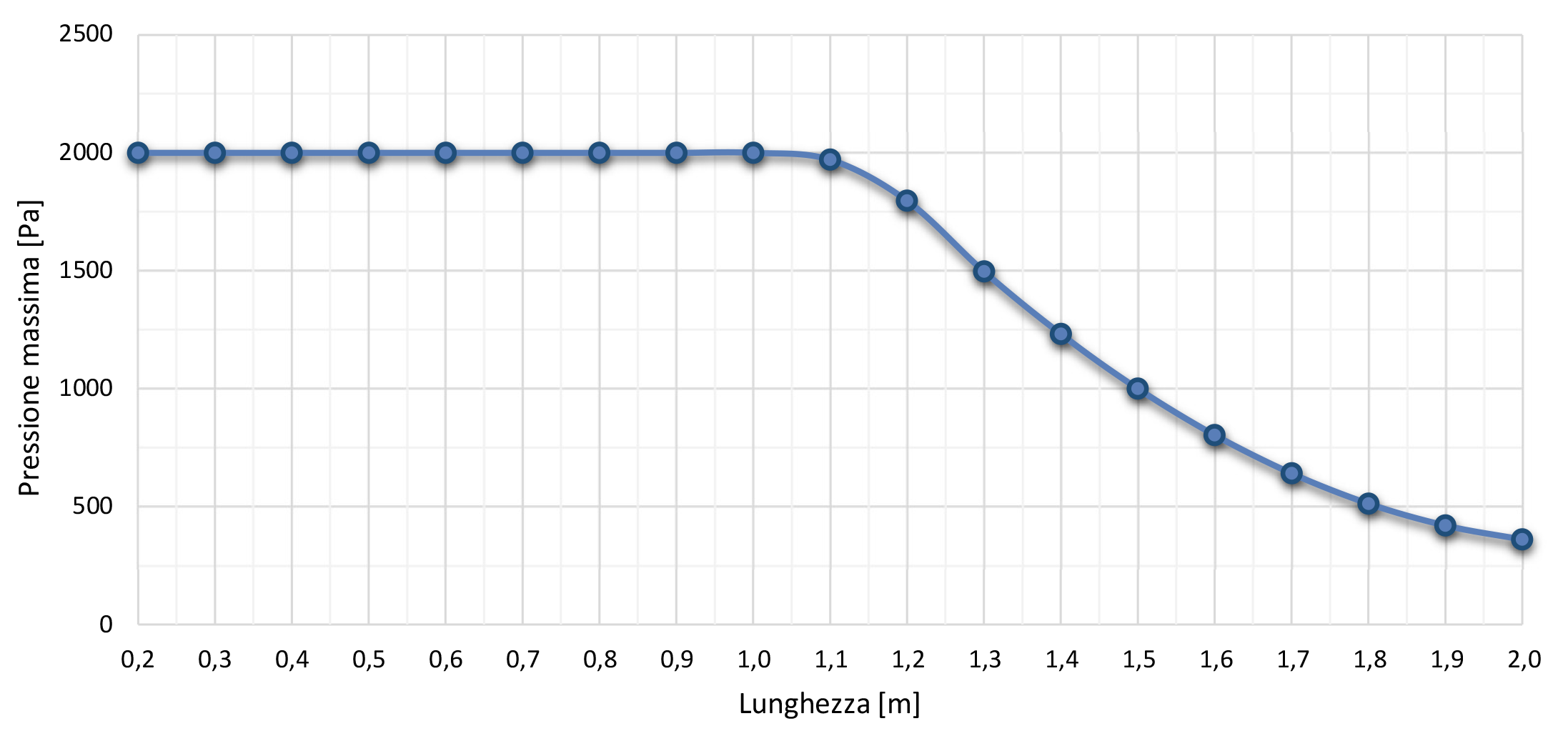

Grafico della pressione massima ammissibile.
Coppia di rotazione necessaria per l'apertura e chiusura della serranda
* Serranda provvista di due perni di comando sporgenti sullo stesso lato
Altezza(mm) Base(mm) 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 210 5 5 10 10 10 10 10 10 10 15 15 15 15 15 15 20 20 20 20 410 10 10 10 10 10 10 10 15 15 15 15 15 15 15 20 20 20 20 20 610 10 10 10 10 10 10 10 15 15 15 20 20 20 20 20 20 20 20 20 810 10 10 10 15 15 15 15 20 20 20 20 20 20 20 25 25 25 30 30 1010 10 10 15 15 15 15 20 20 20 20 20 25 25 25 25 30 30 30 30 1210 15 15 15 15 15 20 20 20 20 25 25 5 30 30 30 30 30 30 40* 1410 15 15 15 20 20 20 20 25 25 25 30 30 30 30 30 40* 40* 40* 40* 1610 15 20 20 20 20 20 25 25 25 30 30 30 40* 40* 40* 40* 40* 40* 50* 1810 20 20 20 20 20 25 25 25 30 30 30 30 40* 40* 40* 40* 50* 50* 50* 2010 20 20 20 20 20 25 25 30 30 30 40* 40* 40* 40* 50* 50* 50* 50* 50*

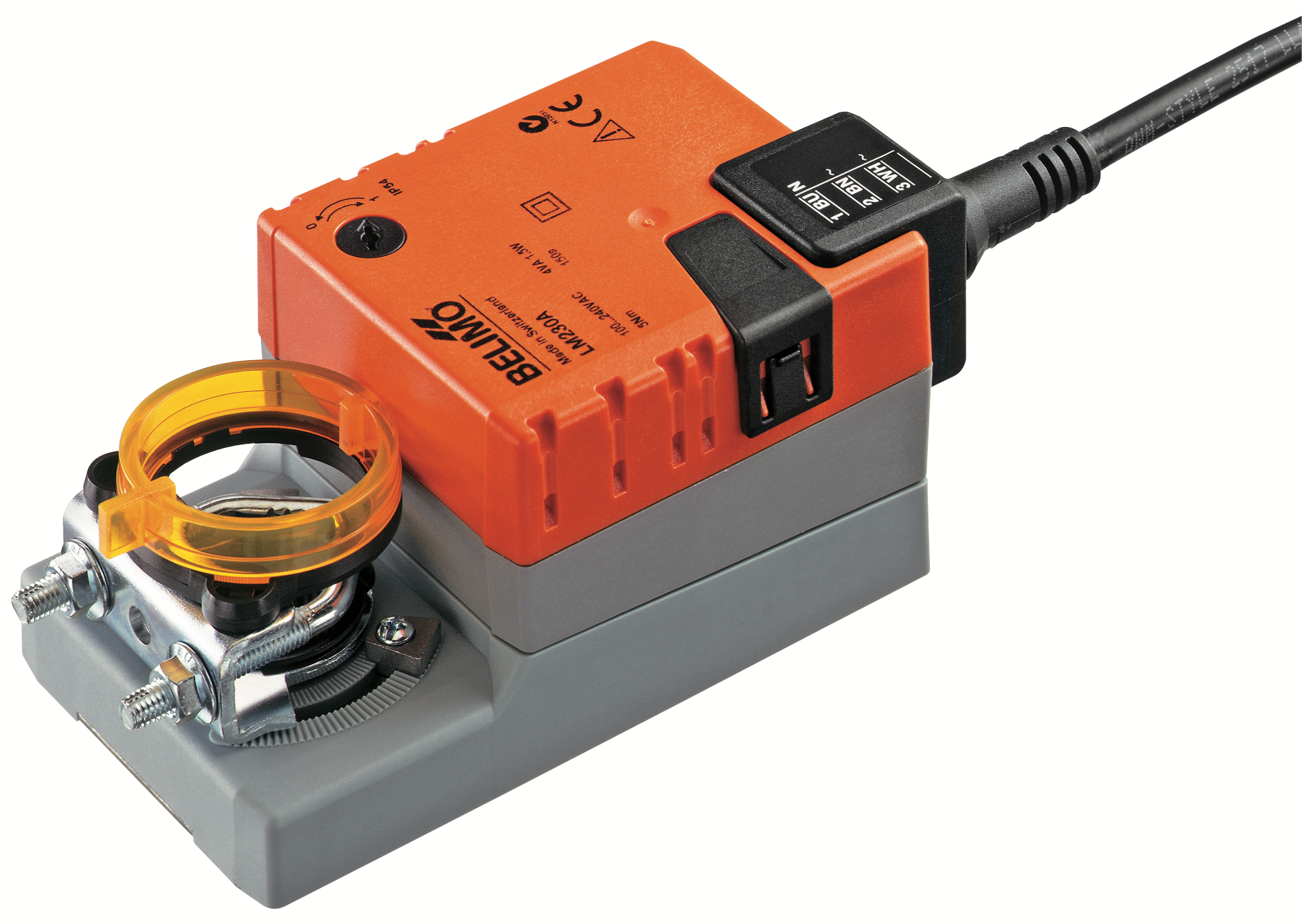

Servomotori Caratteristiche Tecniche
Servomotori Senza Ritorno a Molla LM..A NM..A SM..A Coppia 5 Nm 10 Nm 20 Nm Morsetto universale per dimensione perno (mm) 6-20 8-26 10-20 ON/OFF 3-Punti AC/DC 24 V LM24A NM24A SM24A AC/DC 24 V con contatto ausiliario LM24A-S NM24A-S SM24A-S AC 230 V LM230A NM230A SM230A AC 230 V con contatto ausiliario LM230A-S NM230A-S SM230A-S Modulante - Comando 0-10V AC/DC 24 V LM24A-SR NM24A-SR SM24A-SR AC/DC 24 V con contatto ausiliario AC 230 V LM230ASR NM230ASR SM230ASR
Servomotori con Ritorno a Molla NF SF Coppia 10 Nm 20 Nm Morsetto universale per dimensione perno (mm) 10-22 10-22 ON/OFF 3-Punti AC/DC 24 V NF24A SF24A AC/DC 24 V con contatto ausiliario NF24A-S2 SF24A-S2 AC 230 V NFA SFA AC 230 V con contatto ausiliario NFA-S2 SFA-S2 Modulante - Comando 0-10V AC/DC 24 V NF24A-SR SF24A-SR AC/DC 24 V con contatto ausiliario NF24A-SR-S2 SF24A-SR-S2 AC 230 V
Listino Prezzi
Listino Prezzi Servomotori
Modello Euro Modello Euro LM24A 313,42 NF24A 620,72 LM24A-S 356,48 NF24A-S2 704,72 LM230A 313,42 NFA LM230A-S 356,48 NFA-S2 LM24A-SR 421,99 NF24A-SR 741,60 LM230ASR 501,90 NF24A-SR-S2 825,59 Modello Euro Modello Euro NM24A 381,04 SF24A 760,03 SF24A-S2 841,99 NM24A-S 460,95 SFA 874,76 NM230A 395,39 SFA-S2 956,68 NM230A-S 473,20 SF24A-SR 878,85 NM24A-SR 549,04 SF24A-SR-S2 940,28 NM230ASR 633,04 Modello Euro SM24A 440,43 SM24A-S 549,04 SM230A 452,72 SM230A-S 561,29 SM24A-SR 620,72 SM230ASR 702,70
Comando Manuale
Descrizione Euro Comando manuale R18Z a.r.
Fornitura e posa in opera di serranda di regolazione a tenuta per reti aerauliche di ventilazione e condizionamento, modello ERT-A 200T, costituita da telaio in acciaio zincato Z200 con profondità 210 mm e spessore 1,5 mm, rivettato e saldato frontalmente, con sigillatura interna degli angoli mediante silicone per garantire la tenuta all'aria. La serranda sarà dotata di alette a movimento contrapposto in alluminio estruso naturale lega EN AW-6060, con passo 200 mm e guarnizioni siliconiche di tenuta, lamelle laterali in acciaio inox AISI 301, boccole in bronzo, perni terminali Ø18 mm zincati, levismi esterni zincati e perno di comando Ø18 mm sporgente, predisposto per azionamento manuale o tramite servomotore. La flangia perimetrale di fissaggio avrà larghezza 40 mm e foratura Ø9 mm con passo 300 mm. La serranda sarà idonea per temperature di esercizio comprese tra -10 °C e +180 °C e conforme alle prove di perdita di carico secondo ISO 7244, alle prove di rumorosità secondo UNI EN 25135 e alle prove di tenuta secondo DIN 1946/4 ed EN 1751. Dovrà garantire una classe di tenuta all'aria 4C secondo EN 1751:2014 e classe 4 ATC3 secondo EN 1751:2024. Completa di ogni accessorio necessario per il corretto montaggio e funzionamento, nelle dimensioni indicate negli elaborati di progetto. Tipo Ecoclima ERT-A 200T o equivalente approvato.
