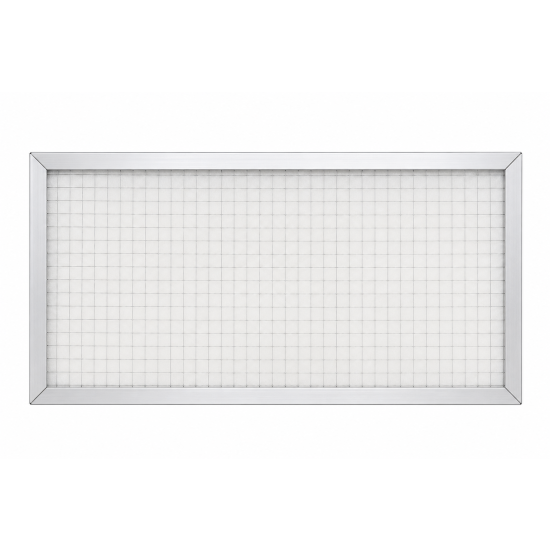

EFPP Celle filtranti piane sintetiche
Descrizione
Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato, doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto filtrante in fibra sintetica di poliestere.
Caratteristiche
Materiale: telaio in acciaio zincato sp. 6/10.
Reti zincate ed elettrosaldate a maglia 12x24x0,8.
Impiego
Prefiltrazione su impianti di ventilazione e condizionamento.
Spessori disponibili
I filtri possono essere fatti con i seguenti spessori:
- 12 - 23 - 48 mm.
Dimensioni e spessori fuori standard a richiesta.
Dati di Funzionamento
Pa: perdite di carico in Pascal.
Caratteristiche tecniche e limiti di impiego Spessore 12 mm Spessore 23 mm Spessore 48 mm EN ISO 16890:2016 ISO COARSE ISO COARSE ISO COARSE Classe di Efficienza (CEN EN779-2012) G3 G4 G4 Efficienza Gravimetrica Media 80% 90% 90% Grammatura Tessuto Filtrante (g/m²) 150 gr/mq 200 gr/mq 200 gr/mq Temperatura Massima di Impiego 100°C 100°C 100°C Umidità Relativa 100% 100% 100% Perdita di Carico Iniziale 26Pa 43Pa 54Pa Perdita di Carico Finale Consigliata 250Pa 250Pa 250Pa Perdita di Carico Massima 400Pa 400Pa 400Pa Capacità di Raccolta Polvere 235gr/mq 351gr/mq 351gr/mq Velocità Frontale Consigliata 1,5m/s 1,5m/s 1,5m/s Reazione al fuoco (DIN53438/3) Classe F1 Classe F1 Classe F1 Reazione al Fuoco NF-F-16-101 M1 M1 M1
Dimensioni e Listino prezzi
tutte le dimensioni sono espresse in mm
Come calcolare la portata di un Filtro
Q (m³/h) = A (m²) x V (m/s) x 3600 dove A: superficie del filtro e V: Velocità dell'aria. ESEMPIO DI CALCOLO DELLA PORTATA DELL'ARIA DI UN FILTRO 400x400: Q = (0,4 x 0,4) x 1,5 x 3600 = 864 m³/h
