EGQ1-4 Griglie a maglia quadra con filtro
Descrizione

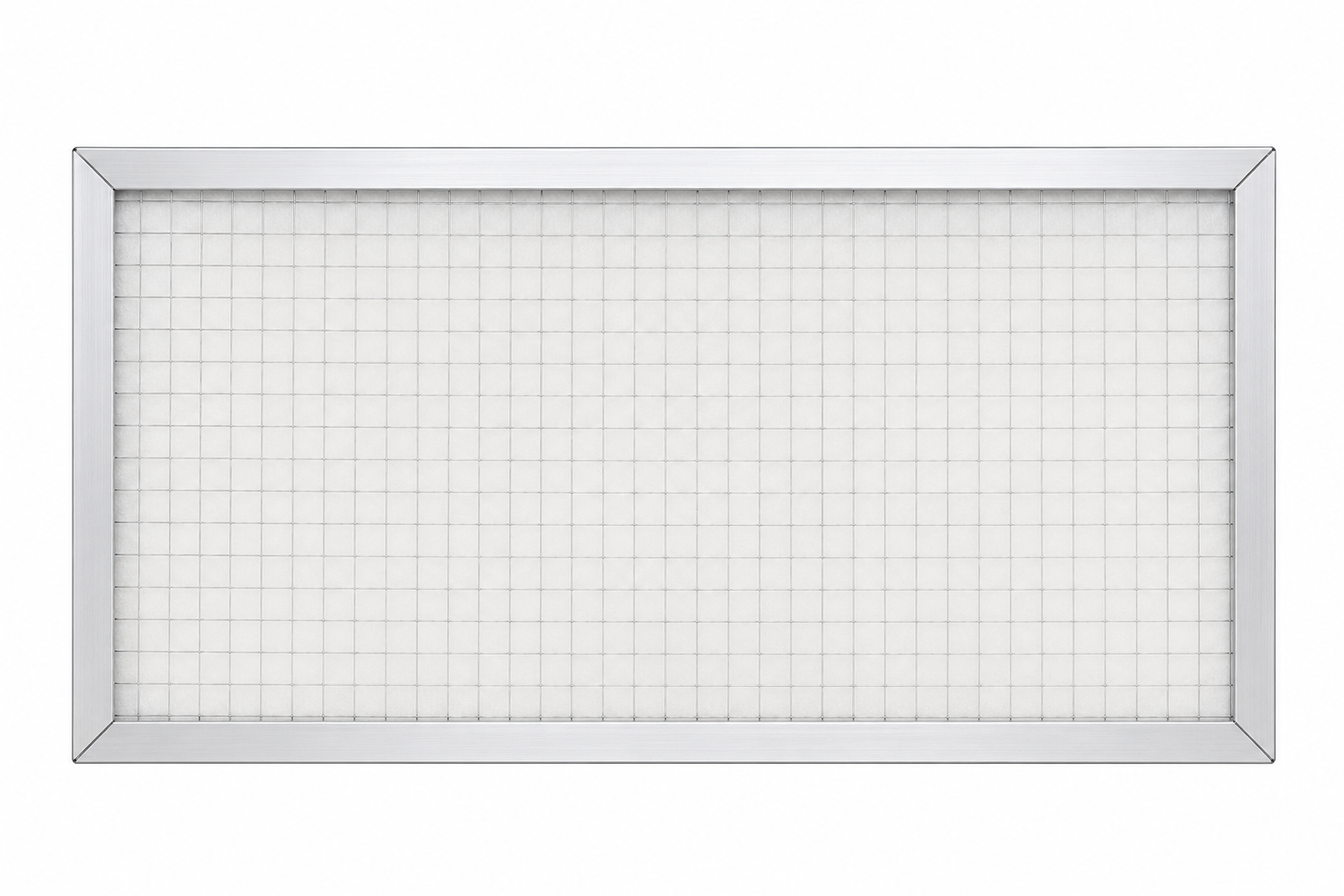

Griglie di ripresa aria a maglia quadra passo 13x13 mm in alluminio con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.
Installazione
L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.
EGQ1 - EGQ2: solo per installazione a parete, sconsigliata l'installazione a soffitto; chiusura mediante calamite.
EGQ3 - EGQ4: Chiusura con vite.
Impiego
Per la ripresa dell'aria. L'aspetto gradevole e l'elevata sezione utile di passaggio la rendono particolarmente interessante negli impianti civili. Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
Modelli
- EGQ1: griglia con filtro;
- EGQ2: griglia con filtro e serranda;
- EGQ3: griglia con speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro;
- EGQ4: griglia con serranda e speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro.
A richiesta
- Fissaggio con calamite o con pomelli (EGQ3 - EGQ4);
- Grigliato a maglia quadra 13x13 mm inclinata a 45°.
Sezione Efficace
H L 200 300 400 500 600 800 1000 Sezione Efficace (m²) 200 0,030 0,046 0,058 0,076 0,092 0,130 0,170 300 0,046 0,070 0,092 0,126 0,156 0,206 0,258 400 0,058 0,092 0,130 0,170 0,210 0,288 0,356 500 0,076 0,130 0,170 0,205 0,258 0,364 0,450 600 0,092 0,170 0,210 0,258 0,328 0,440 0,550 800 0,130 0,210 0,288 0,364 0,440 0,580 0,720 1000 0,170 0,288 0,356 0,450 0,550 0,720 0,890
Dati di Funzionamento
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- L: larghezza. H: altezza.
Tutte le dimensioni sono espresse in mm.
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione; i dati di portata in tabella si riferiscono alla griglia con il filtro.
| H | V m/s | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 800 | 1000 | ||
| Velocità Frontale sul Filtro | Portata (m3/h) | |||||||
| 200 | 1,5 | 145 | 235 | 325 | 415 | 500 | 680 | 855 |
| 2 | 195 | 315 | 430 | 550 | 670 | 905 | 1140 | |
| 300 | 1,5 | 235 | 380 | 520 | 665 | 805 | 1090 | 1380 |
| 2 | 315 | 505 | 695 | 885 | 1075 | 1455 | 1840 | |
| 400 | 1,5 | 325 | 520 | 715 | 915 | 1110 | 1505 | 1895 |
| 2 | 430 | 695 | 955 | 1220 | 1480 | 2005 | 2530 | |
| 500 | 1,5 | 415 | 665 | 915 | 1165 | 1420 | 1920 | 2420 |
| 2 | 550 | 885 | 1220 | 1550 | 1890 | 2555 | 3225 | |
| 600 | 1,5 | 500 | 805 | 1110 | 1420 | 1720 | 2330 | 2940 |
| 2 | 670 | 1075 | 1480 | 1890 | 2290 | 3105 | 3920 | |
| 800 | 1,5 | 680 | 1090 | 1505 | 1920 | 2330 | 3155 | 3980 |
| 2 | 905 | 1455 | 2010 | 2555 | 3105 | 4205 | 5305 | |
| 1000 | 1,5 | 855 | 1375 | 1900 | 2420 | 2940 | 3980 | 5020 |
| 2 | 1140 | 1835 | 2530 | 3225 | 3920 | 5305 | 6695 | |
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 <20 2 20/25
Perdita di Carico (Pa)
V
m/sPa* 1,5 25/30 2 45/50
SC - Serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.
Plenum
Tutte le misure sono espresse in mm.
Modello
L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12 300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12 400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12 500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12 600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12 800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12 1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12 300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12 400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12
Listino Prezzi EGQ1
Nota: verniciato bianco RAL 9016 + 20%.
H L 200 300 400 500 600 800 1000 Euro Euro Euro Euro Euro Euro Euro 200 54,78 62,68 75,00 92,00 105,42 120,93 150,28 300 63,04 75,00 92,00 105,42 120,93 152,97 190,12 400 75,45 87,85 104,81 131,27 151,94 190,17 236,32 500 91,46 102,77 129,20 154,01 185,03 214,76 268,44 600 104,81 120,22 151,94 182,95 205,48 253,26 314,72 800 120,93 158,26 195,22 224,30 253,79 304,90 378,89 1000 150,28 197,80 244,05 278,72 317,26 378,89 473,63
Listino Prezzi EGQ3
H L 200 300 400 500 600 800 1000 Euro Euro Euro Euro Euro Euro Euro 200 96,45 105,02 117,22 141,73 150,08 166,14 206,44 300 105,02 117,92 142,56 149,21 166,14 200,32 250,40 400 117,92 138,28 149,21 177,95 200,43 240,84 301,07 500 142,56 147,89 167,89 203,66 235,81 268,55 335,70 600 150,08 166,14 199,38 247,21 258,95 310,86 386,29 800 166,14 209,04 248,66 278,68 312,99 366,57 455,54 1000 206,44 259,77 309,04 346,31 388,96 455,54 569,43
Listino Prezzi EGQ2 e EGQ4 a richiesta
