RC Riduzioni concentriche
Descrizione

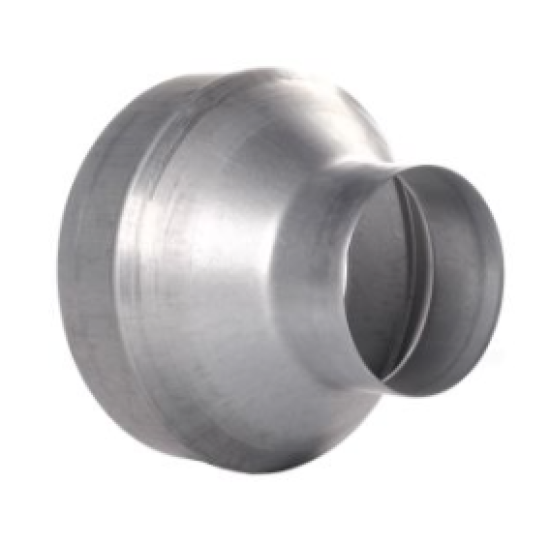

La riduzione concentrica RC è un raccordo realizzato in acciaio zincato progettato per collegare due condotti circolari di diametro differente mantenendo lo stesso asse centrale della canalizzazione.
Grazie alla sua geometria concentrica, la riduzione RC consente una transizione graduale della sezione di passaggio dell'aria, contribuendo a limitare le perdite di carico e a mantenere elevate prestazioni aerodinamiche all'interno dell'impianto.
Caratteristiche
Realizzata in acciaio zincato di alta qualità.
Costruzione robusta e resistente alla corrosione.
Geometria concentrica con asse centrale allineato.
Elevata precisione dimensionale.
Compatibile con tubazioni e raccordi circolari standard.
Facilità di installazione e manutenzione.
Spessore lamiera:
- diametri 80-315 mm t=0,6 mm.
Modelli
- RC - Riduzione concentrica;
- RCG - Riduzione concentrica con guarnizione a due labbri.
- RCGL - Riduzione concentrica con guarnizione.
Dimensioni e Listino Prezzi
tutte le dimensioni sono espresse in mm
* RCG con guarnizione a tenuta
Ø d1 Ø d2 L2 L1 L3 Peso RC *RCG Misura Nominale mm Misura Nominale mm mm mm mm kg Euro Euro 100 80 42 22 42 0,2 10,44 125 80 42 35 42 0,3 11,18 13,54 100 45 23 40 0,3 11,18 13,74 150 100 42 40 40 0,3 11,87 16,24 125 45 22 40 0,3 11,87 15,05 160 100 45 45 40 0,4 11,87 15,10 125 43 30 40 0,4 11,87 15,20 150 40 13 44 0,4 11,87 15,81 180
100 44 58 40 0,5 a.r. 125 45 42 40 0,5 a.r. 150 45 28 40 0,4 a.r. 160 45 21 42 0,4 a.r. 200 100 44 68 38 0,6 16,55 19,70 125 44 53 41 0,6 16,55 19,75 150 45 38 41 0,5 16,55 20,26 160 44 33 41 0,5 16,55 20,40 180 44 20 40 0,5 16,55 250 150 50 67 41 0,9 21,34 160 42 62 39 0,9 21,34 28,18 180 45 50 38 0,9 21,34 200 45 40 44 0,8 21,34 28,59 300 200 57 68 43 1,2 23,50 250 60 36 45 1,0 23,50 315 160 58 103 40 1,7 23,50 200 60 78 44 1,5 23,50 33,69 250 60 48 45 1,4 23,50 35,34 300 60 15 54 1,2 23,50
Dimensioni Modelli 355 - 500
Tutte le dimensioni sono espresse in mm.
Ø d1 Ø d2 l kg 355 160 298 1,84 180 270 1,77 200 243 1,71 224 210 1,61 250 174 1,56 280 133 1,41 300 106 1,30 315 85 1,21 400 160 365 2,44 180 337 2,38 200 310 2,31 224 277 2,23 250 241 2,20 280 200 2,01 300 172 1,90 315 152 1,86 355 97 1,55 450 200 378 2,99 224 346 2,90 250 310 2,85 280 269 2,70 300 241 2,59 315 221 2,50 355 166 2,24 400 109 2,64 500 200 447 3,66 224 414 3,56 250 378 3,51 280 337 3,36 300 310 3,25 315 289 3,16 355 234 2,89 400 177 2,69 450 109 2,37
Listino Prezzi a Richiesta
