EGA-ONE Griglia per plenum ONE-BOX
Descrizione:
Griglia rettangolare in acciaio con superficie frontale liscia ed uniforme a corpo unico. Design con cornice perimetrale da 30 mm e parte interna con fori circolari di diametro 4 mm o quadri da 4 mm per lato per un’ottimale distribuzione del flusso su tutta la superficie. Costruzione ottimizzata per la massima rigidità.

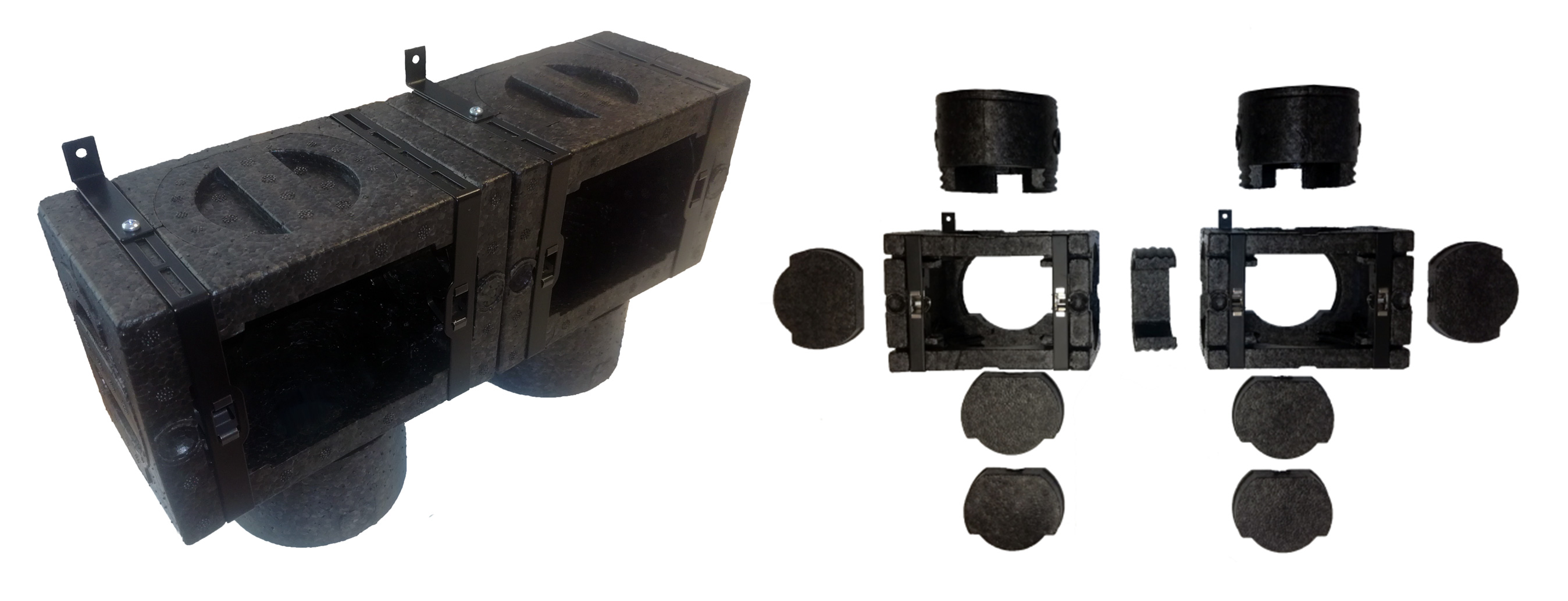

Verniciatura RAL9003 con trattamento di superficie per la massima resistenza alla corrosione. Sistema di accoppiamento rapido ad innesto diretto a mezzo di appositi perni retrostanti, progettato appositamente per l'accoppiamento con le clips a molla presenti su parte frontale dei plenum serie ONE BOX® e atto a garantire una escursione variabile da 0 a 30 mm a correzione dell’eventuale disallineamento tra plenum e parete.
Verniciatura RAL9003 con trattamento di superficie per la massima resistenza alla corrosione. Sistema di accoppiamento rapido ad innesto diretto a mezzo di appositi perni retrostanti, progettato appositamente per l'accoppiamento con le clips a molla presenti su parte frontale dei plenum serie ONE BOX® e atto a garantire una escursione variabile da 0 a 30 mm a correzione dell’eventuale disallineamento tra plenum e parete.

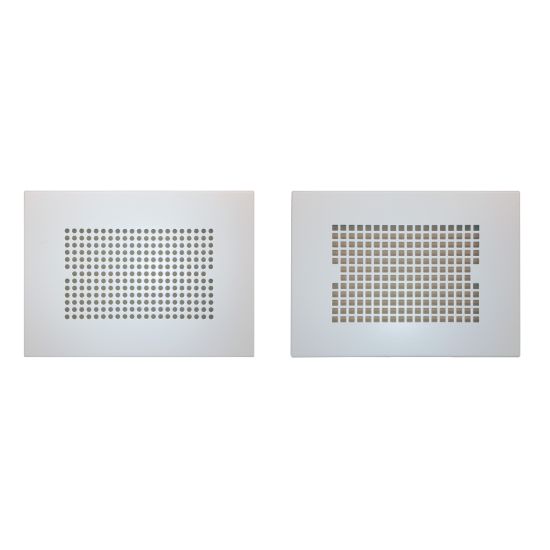

Modelli :
EGAFQ-ONE griglia a maglia quadra.
EGAFR-ONE griglia forellinata.
EGAFR-ONE griglia forellinata.

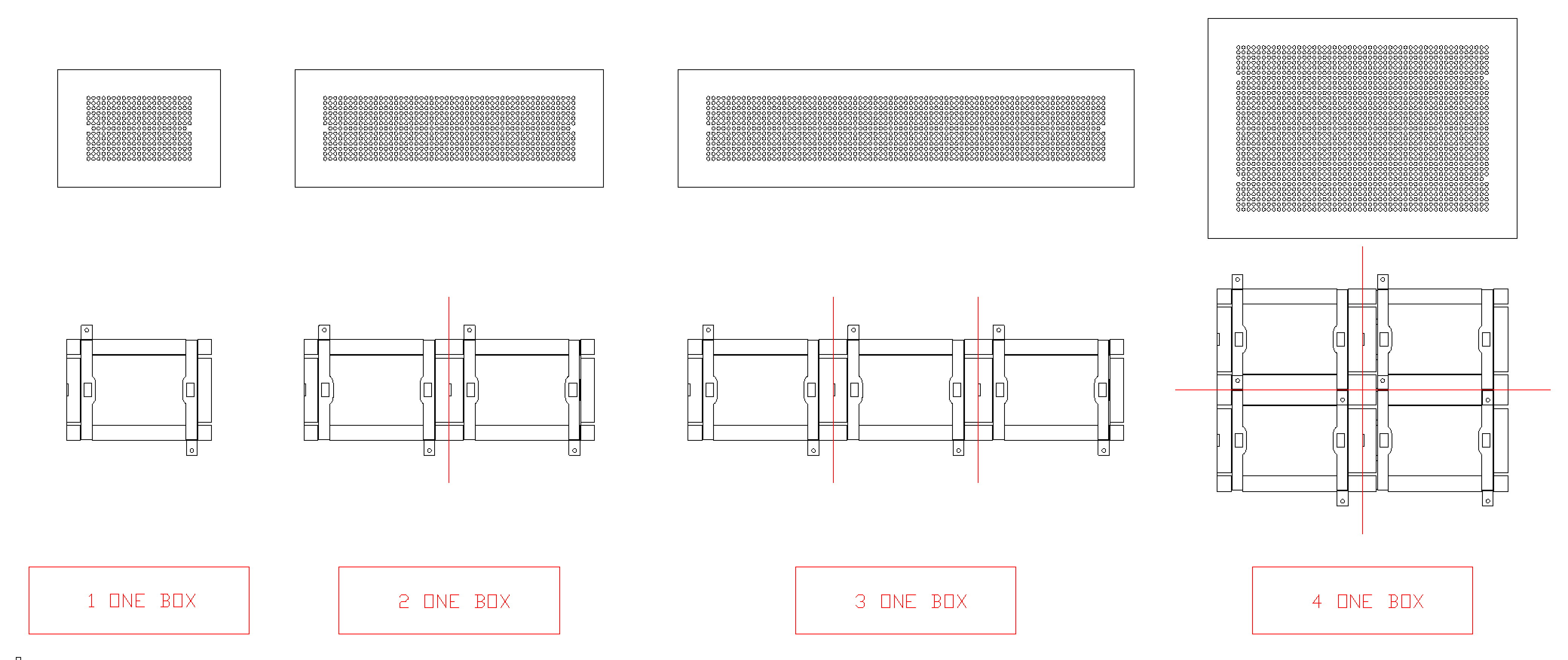

Confugurazioni:
Portata aria e perdite di carico:
| Modello | Disegno griglia | Dimensioni esterno cornice B x H(mm) | Numero di ONE BOX | portata aria m3/h | ||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | ||||
| Perdita di carico (Pa) | ||||||||||||
| EGAFQ-ONE 1 | Maglia quadra | 193 x 140 | 1 | 2 | 4 | |||||||
| EGAFQ-ONE 2 | Maglia quadra | 366 x 140 | 2 | 1 | 1 | 2 | 4 | |||||
| EGAFQ-ONE 3 | Maglia quadra | 540 x 140 | 3 | 1 | 2 | 3 | 4 | 5 | ||||
| EGAFQ-ONE 4 | Maglia quadra | 366 x 260 | 4 | 1 | 2 | 3 | 4 | 5 | 6 | |||
| EGAFR-ONE 1 | Forellinata | 193 x 140 | 1 | 3 | 9 | |||||||
| EGAFR-ONE 2 | Forellinata | 366 x 140 | 2 | 1 | 3 | 5 | 9 | |||||
| EGAFR-ONE 3 | Forellinata | 540 x 140 | 3 | 3 | 4 | 7 | 10 | 13 | ||||
| EGAFR-ONE 4 | Forellinata | 366 x 260 | 4 | 3 | 4 | 5 | 7 | 9 | 13 | |||
Listino prezzi:
| Modello | Disegno griglia | Euro |
| EGAFQ-ONE 1 | Maglia quadra | 40,55 |
| EGAFQ-ONE 2 | Maglia quadra | 54,66 |
| EGAFQ-ONE 3 | Maglia quadra | 67,88 |
| EGAFQ-ONE 4 | Maglia quadra | 74,93 |
| EGAFR-ONE 1 | Forellinata | 40,55 |
| EGAFR-ONE 2 | Forellinata | 54,66 |
| EGAFR-ONE 3 | Forellinata | 67,88 |
| EGAFR-ONE 4 | Forellinata | 74,93 |
