EVREA Diffusore d'aria in ABS
Descrizione
Diffusore d'aria in ABS bianco con attacco posteriore circolare, con deflettori mobili per regolare il lancio dell'aria sui 4 lati.
Collare di connessione in materiale plastico.
Collare di connessione in materiale plastico.
Caratteristiche
I diffusori EVREA sono costruiti in materiale plastico bianco e sono idonei sia per l'aria di mandata che per l'aria di ripresa.
Nel corpo del diffusore è possibile montare da 1 a 3 deflettori EVREA-DF (opzionali da acquistare separatemente) per convogliare l'aria in un lancio da 1 a 3 vie.
I diffusori possono essere utilizzati anche senza deflettori, ottenendo così un lancio a 4 vie. Inoltre è possibile l’installazione in combinata con regolatori a portata costate serie ERDR. L'installazione può essere effettuata su qualsiasi condotto da Ø 80 mm a Ø 200 mm. E' possibile inoltre installare il diffusore su controsoffitti in cartongesso con l'utilizzo del manicotto EVREA-M.
Nel corpo del diffusore è possibile montare da 1 a 3 deflettori EVREA-DF (opzionali da acquistare separatemente) per convogliare l'aria in un lancio da 1 a 3 vie.
I diffusori possono essere utilizzati anche senza deflettori, ottenendo così un lancio a 4 vie. Inoltre è possibile l’installazione in combinata con regolatori a portata costate serie ERDR. L'installazione può essere effettuata su qualsiasi condotto da Ø 80 mm a Ø 200 mm. E' possibile inoltre installare il diffusore su controsoffitti in cartongesso con l'utilizzo del manicotto EVREA-M.
Dimensioni
Tutte le dimensioni sono espresse in mm.
| Modello | ØD | A | B | C |
| EVREA-80 | 73 | 119 | 21 | 29 |
| EVREA-100 | 93 | 185 | 29 | 30 |
| EVREA-125 | 118 | 185 | 29 | 30 |
| EVREA-160 | 148 | 236 | 33 | 38 |
| EVREA-200 | 185 | 280 | 33 | 38 |

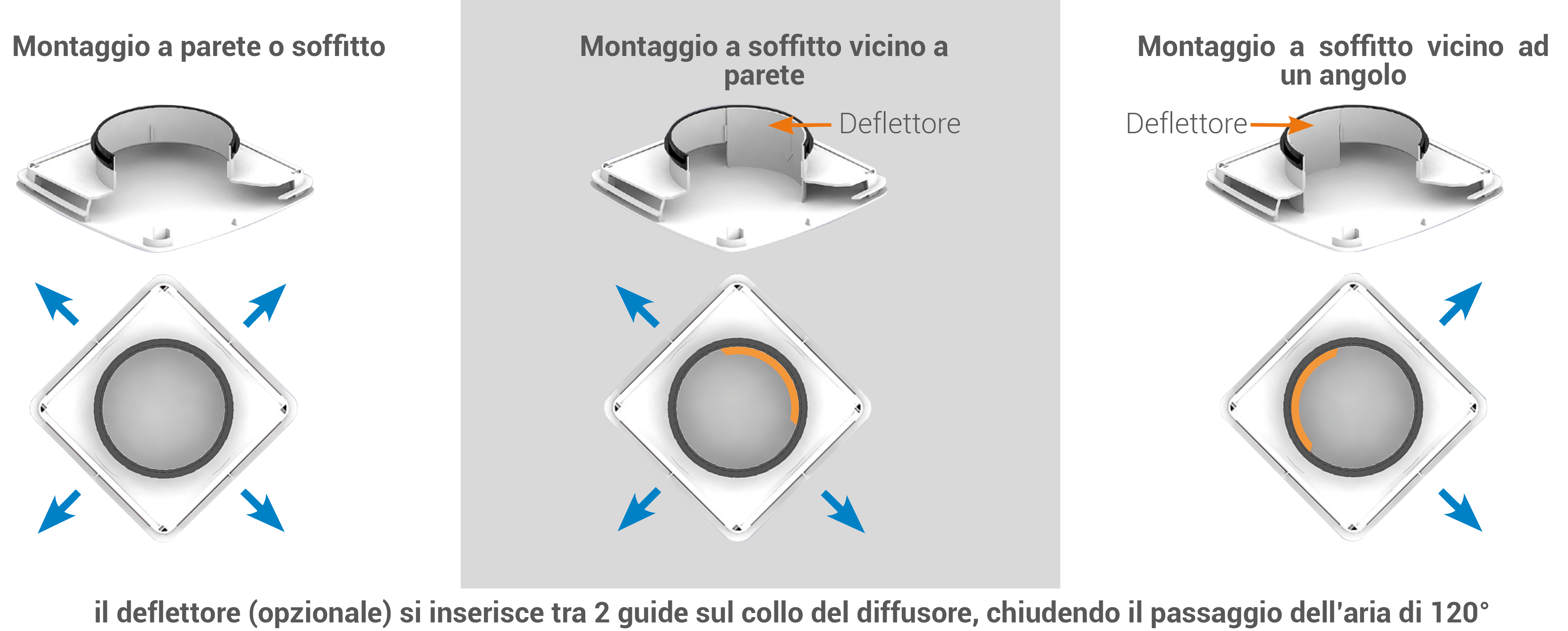

Installazione e configurazioni

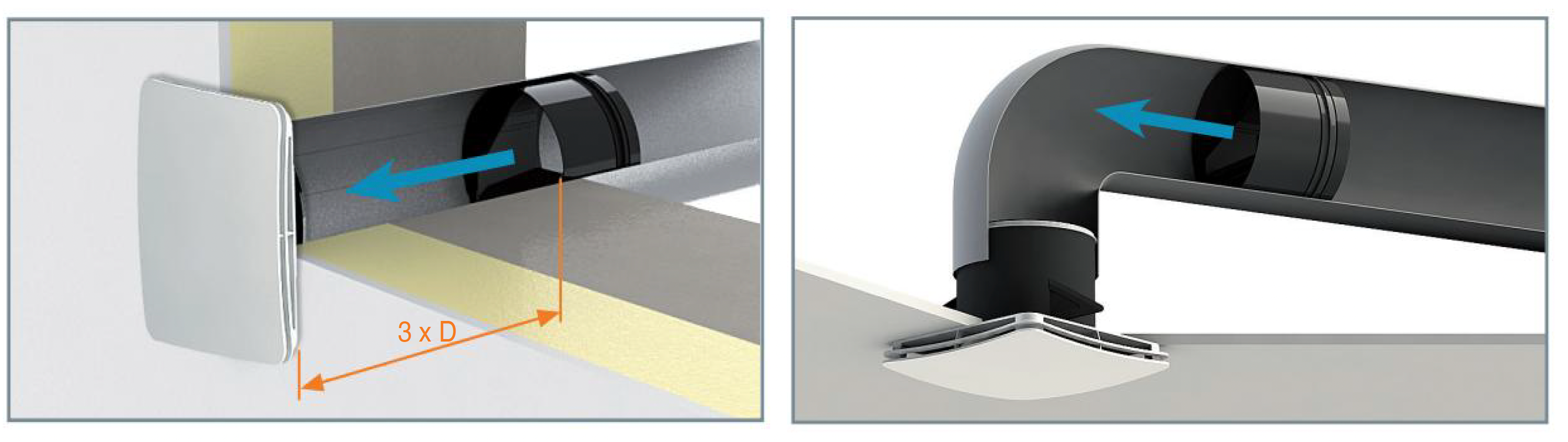

Installazione ERDR in mandata

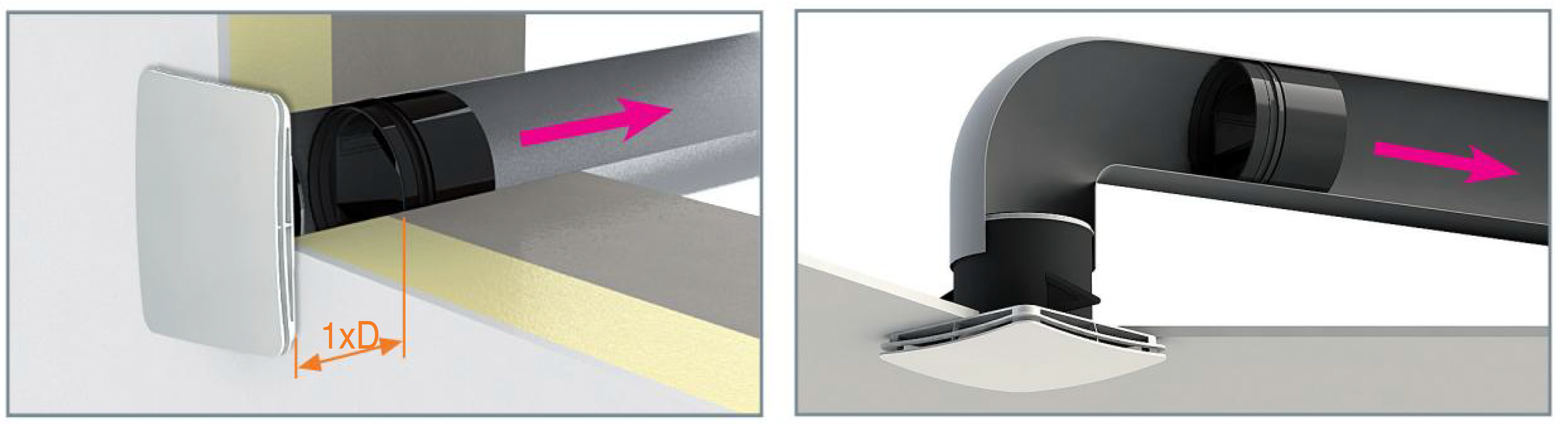

Installazione ERDR in ripresa

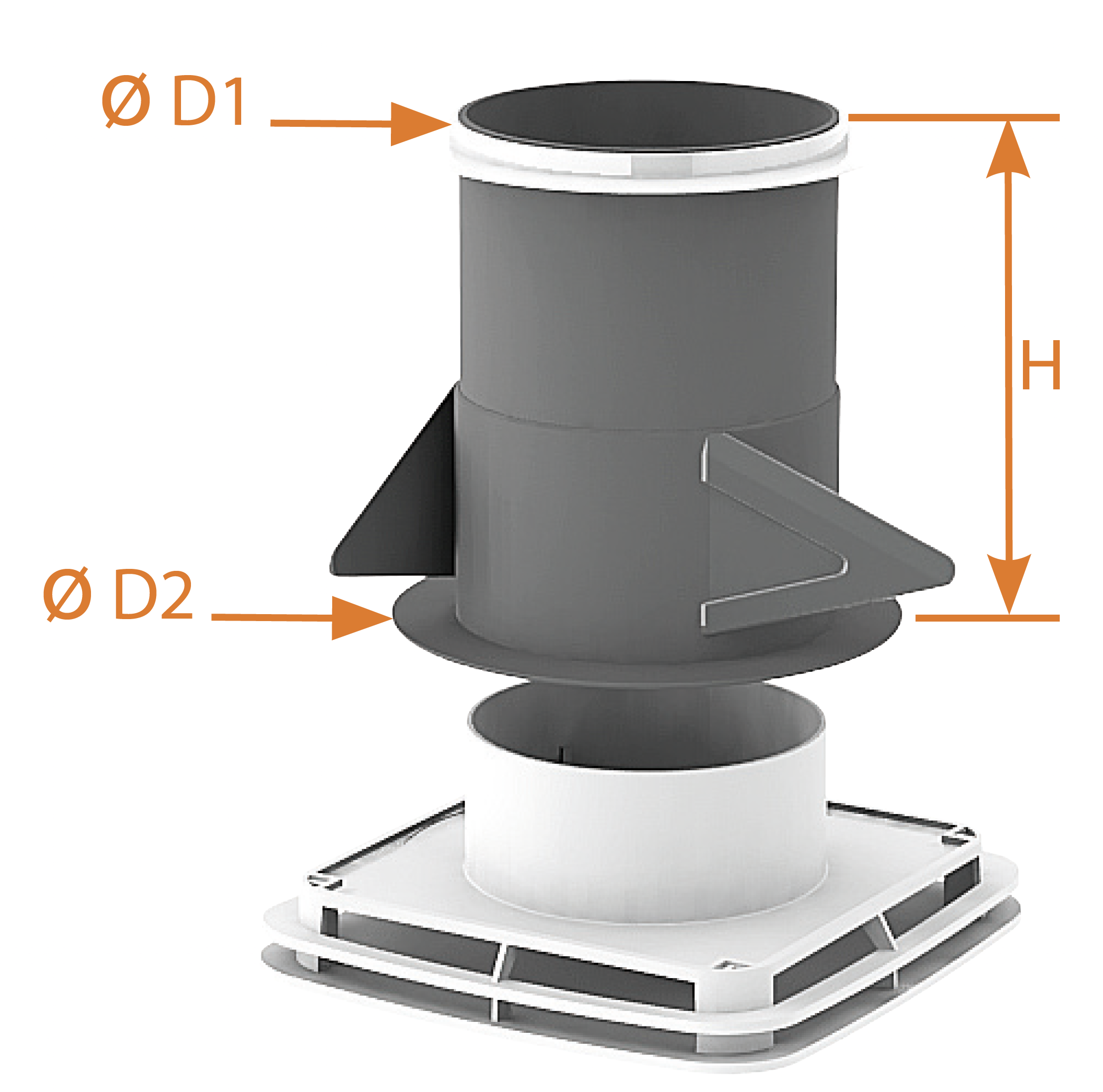

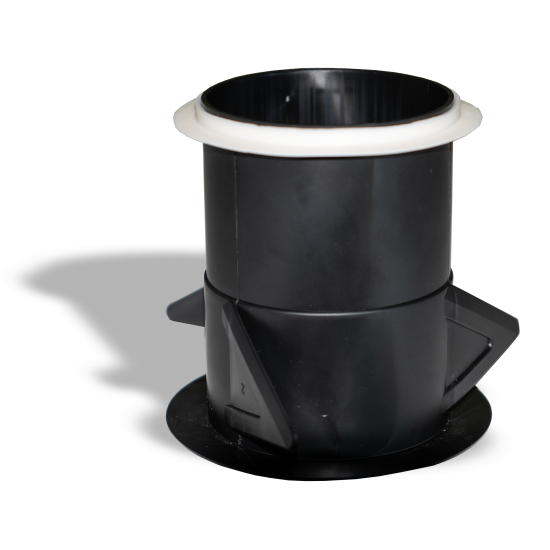

Manicotto per installazione a controsoffitto EVREA-M
| Modello | Ø D1 (mm) | Ø D2 (mm) | H (mm) |
| EVREA-M - 80 | 76 | 99 | 100 |
| EVREA-M - 100 | 96 | 134 | 100 |
| EVREA-M - 125 | 118 | 154 | 100 |
| EVREA-M - 160 | 148 | 195 | 100 |
| EVREA-M - 200 | 190 | 234 | 100 |
Caratteristiche tecniche
Pa: perdite di carico in pascal
dB(A): indice di rumorosità
Vk(m/s): velocità dell'aria
| Modello | portata aria | Aria di mandata senza deflettori | Aria di mandata con un deflettori | aria di ripresa | ||||||
| m3/h | Pa | Vk(m/s) | dB(A) | Pa | Vk(m/s) | dB(A) | Pa | Vk(m/s) | dB(A) | |
| EVREA-80 | 15 | 2 | 2,1 | 22 | 5 | 3,3 | 22 | 3 | 2,4 | 23 |
| 30 | 8 | 4,2 | 23 | 19 | 6,5 | 28 | 9 | 4,5 | 23 | |
| 45 | 18 | 6,3 | 29 | 43 | 9,8 | 38 | 18 | 4,3 | 25 | |
| 60 | 32 | 8,4 | 37 | - | - | - | 33 | 8,6 | 32 | |
| EVREA-100 | 30 | 2 | 1,8 | 23 | 4 | 3,0 | 23 | 3 | 2,6 | 23 |
| 45 | 4 | 2,8 | 23 | 9 | 4,5 | 24 | 6 | 3,7 | 23 | |
| 60 | 7 | 4,0 | 23 | 16 | 6,0 | 28 | 11 | 5,0 | 23 | |
| 75 | 11 | 5,0 | 26 | 24 | 7,3 | 34 | 16 | 6,0 | 25 | |
| 90 | 15 | 5,8 | 29 | 36 | 9,0 | 40 | 23 | 7,2 | 28 | |
| EVREA-125 | 45 | 3 | 2,6 | 22 | 6 | 3,7 | 23 | 4 | 2,8 | 22 |
| 60 | 5 | 3,3 | 22 | 11 | 5,2 | 26 | 6 | 3,7 | 23 | |
| 75 | 8 | 4,2 | 23 | 19 | 6,5 | 31 | 9 | 4,5 | 23 | |
| 90 | 12 | 5,2 | 26 | 27 | 7,8 | 35 | 13 | 5,4 | 23 | |
| 120 | 21 | 6,8 | 33 | 47 | 10,2 | 42 | 22 | 7,0 | 31 | |
| 150 | 33 | 8,6 | 39 | 73 | 12,8 | 49 | 35 | 8,8 | 34 | |
| EVREA-160 | 120 | 11 | 5,0 | 25 | 24 | 7,3 | 33 | 9 | 4,5 | 23 |
| 150 | 17 | 6,2 | 29 | 37 | 9,1 | 39 | 14 | 5,6 | 24 | |
| 180 | 25 | 7,9 | 35 | 54 | 11,0 | 45 | 20 | 6,7 | 28 | |
| 210 | 34 | 8,7 | 40 | 72 | 12,7 | 49 | 27 | 7,8 | 34 | |
| 240 | 44 | 9,9 | 43 | 94 | 14,5 | 53 | 36 | 9,0 | 36 | |
| 270 | - | - | - | - | - | - | 45 | 10,0 | 38 | |
| EVREA-200 | 240 | 30 | 8,2 | 37 | 66 | 12,1 | 47 | 23 | 7,2 | 33 |
| 270 | 38 | 9,2 | 41 | 83 | 13,6 | 51 | 29 | 8,0 | 36 | |
| 300 | 46 | 10,1 | 44 | 102 | 15,1 | 54 | 35 | 8,8 | 37 | |
| 350 | 62 | 11,8 | 48 | 133 | 17,2 | 58 | 46 | 10,1 | 40 | |
| 400 | 80 | 13,4 | 52 | 169 | 19,4 | 61 | 58 | 11,4 | 43 | |

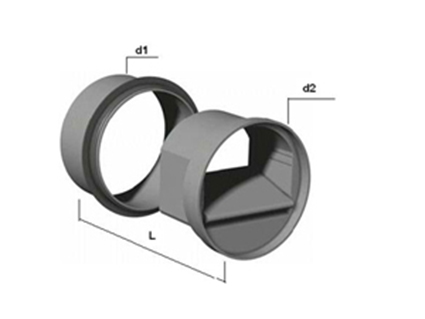

Dimensioni ERDR
| Modello ERDR | d1 | d2 | L |
| 80 | 76 | 76 | 55 |
| 100 | 96 | 93 | 70 |
| 125 | 120 | 117 | 86 |
| 160 | 145 | 148 | 91 |
| 200 | 190 | 195 | 91 |
Listino prezzi
| Modello | Descrizione | Euro |
| EVREA-80 | Diffusore EVREA 80 senza deflettori | 14,92 |
| EVREA-100 | Diffusore EVREA 100 senza deflettori | 21,53 |
| EVREA-125 | Diffusore EVREA 125 senza deflettori | 22,39 |
| EVREA-160 | Diffusore EVREA 160 senza deflettori | 50,23 |
| EVREA-200 | Diffusore EVREA 200 senza deflettori | 76,06 |
| EVREA-DF-80 | Deflettore per EVREA-80 | 1,72 |
| EVREA-DF-100 | Deflettore per EVREA-100 | 2,01 |
| EVREA-DF-125 | Deflettore per EVREA-125 | 2,30 |
| EVREA-DF-160 | Deflettore per EVREA-160 | 3,16 |
| EVREA-DF-200 | Deflettore per EVREA-200 | 4,88 |
| EVREA-M 80 | Manicotto in plastica per EVREA-80 lunghezza 100mm | 7,45 |
| EVREA-M 100 | Manicotto in plastica per EVREA-100 lunghezza 100mm | 11,97 |
| EVREA-M 125 | Manicotto in plastica per EVREA-125 lunghezza 100mm | 11,97 |
| EVREA-M 160 | Manicotto in plastica per EVREA-160 lunghezza 100mm | 17,82 |
| EVREA-M 200 | Manicotto in plastica per EVREA-200 lunghezza 100mm | 22,61 |
