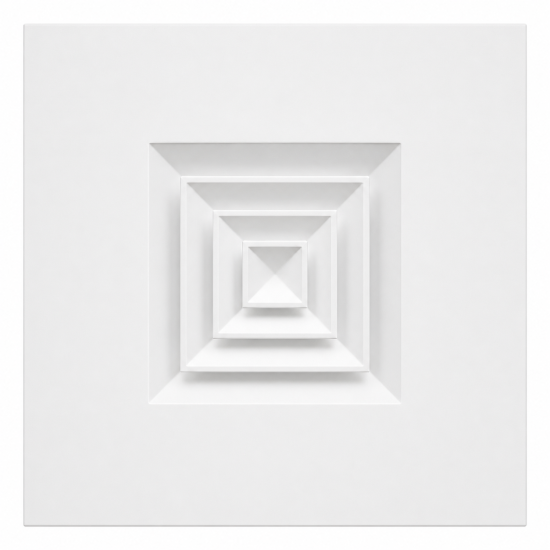

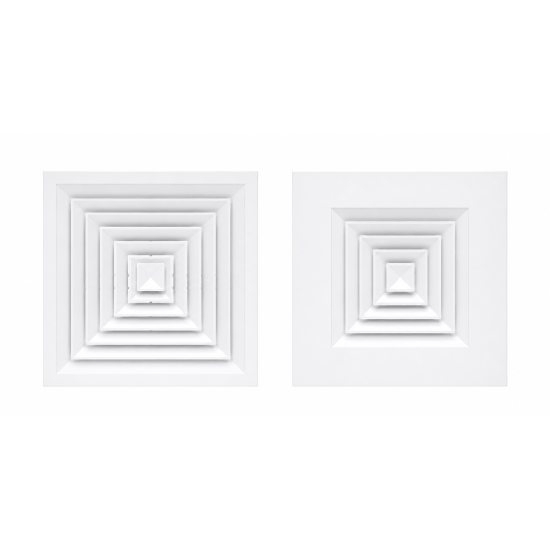

EDQV EDQV-PQ Diffusori quadrati a 4 vie
Descrizione

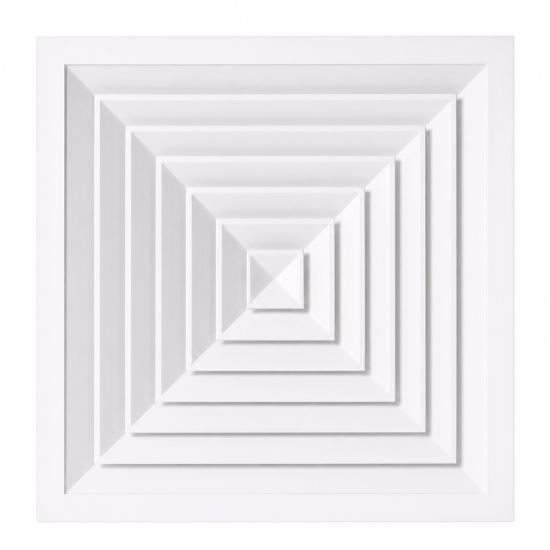

Diffusore quadrato a 4 vie con coni estraibili.
Caratteristiche
Materiale: alluminio.
Finitura: verniciato RAL 9016.
Installazione: fissaggio con viti non apparenti.
Accessori
- SC - Serranda di taratura in acciaio zincato per EDQV;
- SCN - Serranda di taratura in acciaio zincato per EDQV-PQ;
- EPZ-EDQ - Plenum in acciaio zincato;
- EPI-EDQ - Plenum in acciaio zincato isolato.
Dimensioni Diffusore
Tutte le dimensioni sono espresse in mm.
Disegno Tecnico AxA BxB CxC DxD ExE AxA BxB CxC DxD ExE 140 150 300 50 240 135 145 595 50 235 215 225 375 50 315 210 220 595 50 310 290 300 450 50 390 285 295 595 50 385 365 375 525 50 465 360 370 595 50 460 435 445 595 50 535 - - - - - 515 525 675 50 615 - - - - - 590 600 750 50 690 - - - - -Modello EDQV EDQV-PQ
150x150 225x225 300x300 375x375 450x450 525x525 600x600
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace (m²) | Vk (m/s) | 3 | 4 | 5 | 6 |
| EDQV 150x150 | 0,0110 | m3/h | 119 | 158 | 198 | 238 |
| L(m) | 0,8 | 1,1 | 1,4 | 1,6 | ||
| EDQV-PQ 150x150 | Pa | 5 | 10 | 16 | 22 | |
| dB(A) | 25 | 33 | 38 | 42 | ||
| EDQV 225x225 | 0,0240 | m3/h | 259 | 346 | 432 | 518 |
| L(m) | 1,1 | 1,7 | 2,1 | 2,5 | ||
| EDQV-PQ 225x225 | Pa | 5 | 13 | 23 | 30 | |
| dB(A) | 30 | 39 | 45 | 49 | ||
| EDQV 300x300 | 0,0380 | m3/h | 410 | 547 | 684 | 821 |
| L(m) | 1,7 | 2,2 | 2,5 | 3,3 | ||
| EDQV-PQ 300x300 | Pa | 7 | 10 | 13 | 23 | |
| dB(A) | 35 | 39 | 43 | 48 | ||
| EDQV 375x375 | 0,0620 | m3/h | 670 | 893 | 1116 | 1339 |
| L(m) | 2,0 | 2,5 | 3,3 | 3,9 | ||
| EDQV-PQ 375x375 | Pa | 7 | 12 | 19 | 25 | |
| dB(A) | 35 | 41 | 47 | 49 | ||
| EDQV 450x450 | 0,0850 | m3/h | 918 | 1224 | 1530 | 1836 |
| L(m) | 2,8 | 3,8 | 4,9 | 5,2 | ||
| Pa | 7 | 12 | 17 | 25 | ||
| dB(A) | 36 | 41 | 47 | 49 | ||
| EDQV 525x525 | 0,099 | m3/h | 1069 | 1426 | 1762 | 2138 |
| L(m) | 3,3 | 4,4 | 4,7 | 6,1 | ||
| Pa | 8 | 14 | 20 | 29 | ||
| dB(A) | 37 | 41 | 48 | 50 | ||
| EDQV 600x600 | 0,113 | m3/h | 1220 | 1627 | 2034 | 2441 |
| L(m) | 3,7 | 5,1 | 6,5 | 6,9 | ||
| Pa | 9 | 16 | 23 | 33 | ||
| dB(A) | 37 | 42 | 48 | 51 |
SC / SCN - Serranda di Taratura
Questo accessorio permette di ridurre la portata d'aria in uscita al diffusore garantendo una perfetta regolazione. La serranda viene agganciata al diffusore tramite le clips che vengono fornite a corredo del diffusore. Serranda di taratura in acciaio zincato ad alette con movimento contrapposto. SC - Versione per diffusore EDQV SCN - Versione per diffusore EDQV-PQFoto Descrizione
Plenum
| EDQV EDQV-PQ | L1 x H1 | Ø d | P1 | P2 | E |
| 150x150 | 155x155 | 125 | 200 | 245 | 50 |
| 225x225 | 230x230 | 150 | 200 | 270 | 50 |
| 300x300 | 305x305 | 200 | 200 | 320 | 50 |
| 375x375 | 380x380 | 200 | 200 | 320 | 50 |
| 450x450 | 450x450 | 250 | 200 | 370 | 50 |
| 525x525 | 530x530 | 250 | 200 | 370 | 50 |
| 600x600 | 605x605 | 300 | 200 | 400 | 50 |
Listino Prezzi
Accessori
Dimensioni
LxHSC - Serranda per EDQV SCN - Serranda per EDQV-PQ Stacco Laterale Stacco Superiore EPZ-EDQ - Plenum Zincato EPI-EDQ - Plenum Isolato EPZ-EDQ - Plenum Zincato EPI-EDQ - Plenum Isolato Euro Euro Euro Euro Euro Euro 150x150 14,54 16,29 38,28 51,12 31,41 43,61 225x225 17,48 19,58 44,64 59,55 36,09 49,75 300x300 29,76 33,33 53,91 71,78 41,57 56,91 375x375 37,42 41,90 72,10 95,72 58,12 75,69 450x450 48,01 - 84,49 112,14 64,67 84,32 525x525 81,41 - 111,54 140,12 84,88 108,11 600x600 81,41 - 142,55 176,37 101,11 126,13
