EBL3 20/0° Griglie lineari a barre orizzontali fisse con filtro
Descrizione

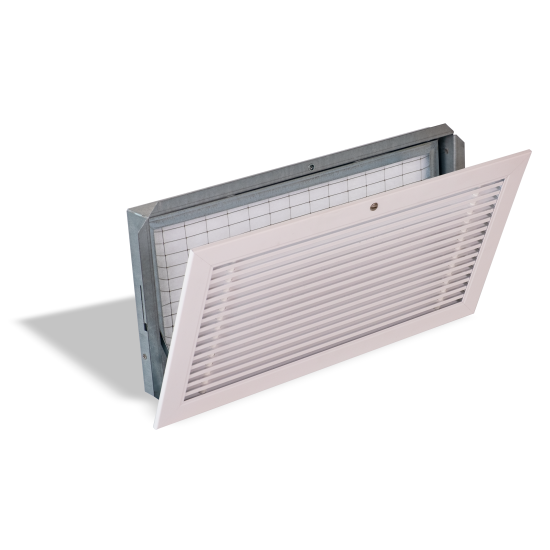

Griglie per la ripresa dell’aria costruite a barre orizzontali fisse in alluminio con profili a deflessione 0°, con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.
Caratteristiche
Materiale: alluminio.
Finitura: verniciato RAL9016.
Filtro: classe COARSE (G2) spessore 12 mm.
Installazione
L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.
Impiego
Per la ripresa dell’aria esterna o ambiente dove sia consigliata una prefiltrazione di polvere. Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.
Modelli
EBL3 20/0°: griglia con speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro. La chiusura avviene mediante meccanismo a vite.
Accessori
- EPZ - Plenum Zincato;
- EPI - Plenum Isolato.
A richiesta
Fissaggio con calamite o con pomello.
Sezione Efficace

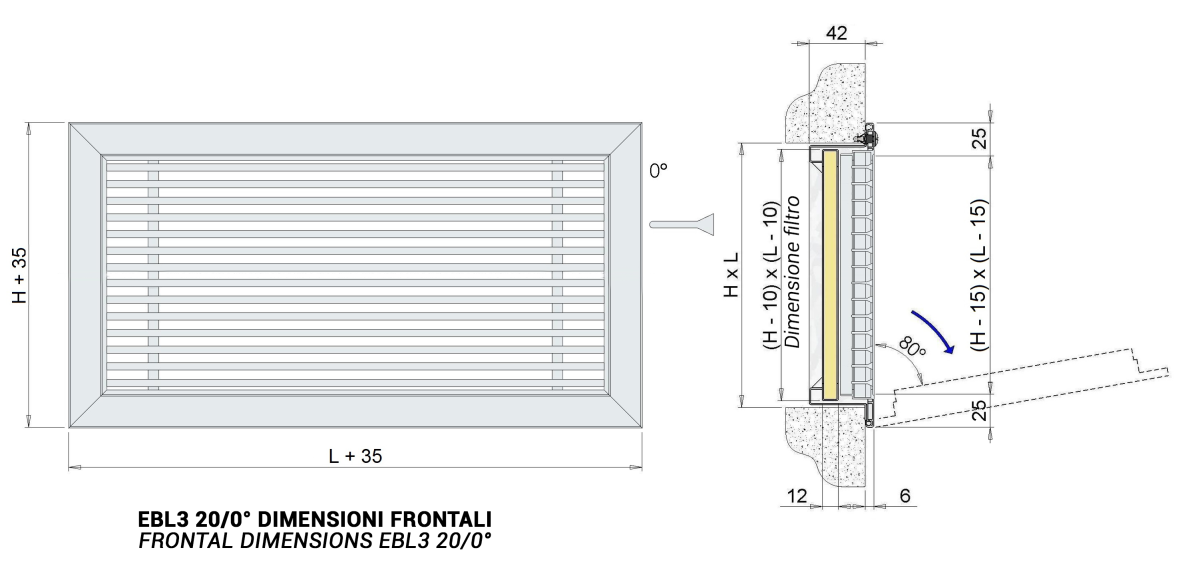

Tutte le dimensioni sono espresse in mm.
H L 400 500 600 800 1000 Sezione Efficace (m²) 150 0,031 0,039 0047 0,064 0,080 200 0,042 0,053 0,064 0,086 0,108 300 0,063 0,079 0,097 0,130 0,164
Dati di Funzionamento
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- V: velocità frontale sul filtro (m/s).
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
Tutte le dimensioni sono espresse in mm.
| H | V m/s | L | ||||
| 400 | 500 | 600 | 800 | 1000 | ||
| Velocità Frontale sul Filtro | Portata Aria (m3/h) | |||||
| 150 | 1,5 | 324 | 405 | 486 | 648 | 810 |
| 2 | 432 | 540 | 648 | 864 | 1080 | |
| 200 | 1,5 | 400 | 505 | 605 | 810 | 1015 |
| 2 | 535 | 670 | 805 | 1080 | 1355 | |
| 300 | 1,5 | 610 | 765 | 925 | 1235 | 1550 |
| 2 | 810 | 1025 | 1230 | 1650 | 2065 | |
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 32/38 2 39/45
Perdita di Carico (Pa)
V
m/sPa 1,5 35/38 2 62/68

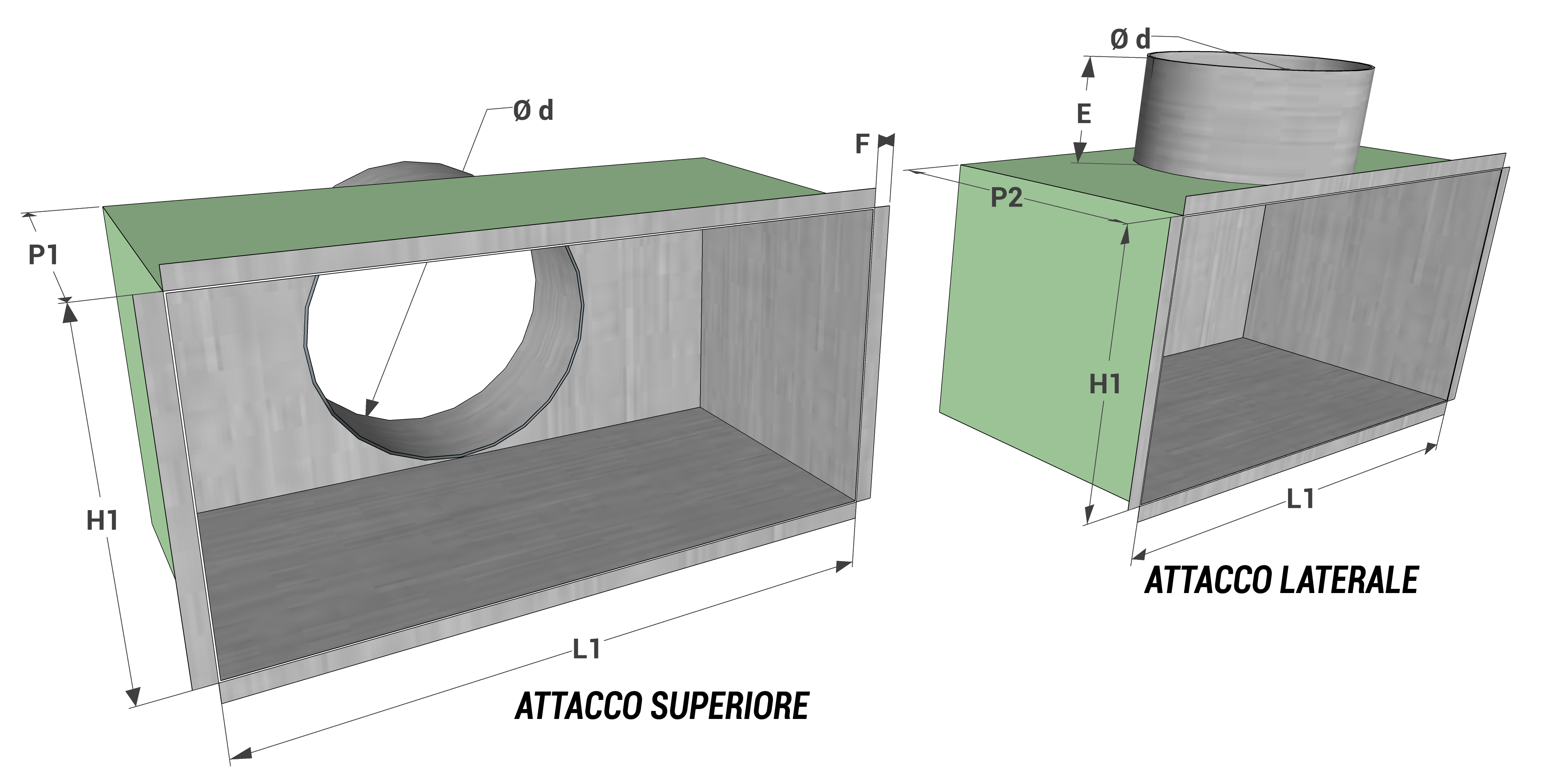

Plenum per EBL3 20/0°
Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 400x150 200 1 148 250 1 148 80 12 500x150 200 2 148 250 2 148 80 12 600x150 200 2 148 250 2 148 80 12 800x150 200 2 148 250 2 148 80 12 1000x150 200 3 148 250 3 148 80 12 400x200 200 1 198 300 1 198 80 12 500x200 200 1 198 300 1 198 80 12 600x200 200 2 198 300 2 198 80 12 800x200 200 2 198 300 2 198 80 12 1000x200 200 2 198 300 2 198 80 12 400x300 200 1 248 350 1 248 80 12 500x300 200 1 248 350 1 248 80 12 600x300 200 2 198 350 2 248 80 12 800x300 200 2 248 350 2 248 80 12 1000x300 200 2 248 350 2 248 80 12
Listino Prezzi
Dimensioni EBL3 20/0° - RAL9016 Stacco Superiore Stacco Laterale EPZ - Plenum Zincato EPI - Plenum Isolato EPZ - Plenum Zincato EPI - Plenum Isolato LxH Euro Euro Euro Euro Euro 400x150 126,01 39,08 53,83 41,64 57,27 500x150 139,95 41,92 66,30 53,35 70,38 600x150 144,05 53,11 70,06 56,63 74,78 800x150 172,44 69,98 89,28 74,38 95,24 1000x150 211,73 84,01 105,63 89,37 112,75 400x200 144,99 41,72 57,15 47,32 64,67 500x200 168,97 44,76 61,27 51,31 69,98 600x200 167,50 62,39 81,21 74,86 95,68 800x200 193,63 73,54 64,67 82,80 106,39 1000x200 244,02 79,65 102,12 79,65 117,02 400x300 183,62 57,55 74,78 67,34 87,92 500x300 177,65 61,07 79,49 72,22 94,52 600x300 202,92 72,30 92,24 80,69 103,51 800x300 251,88 88,37 116,90 103,71 137,48 1000x300 310,12 95,40 126,33 113,51 150,59
