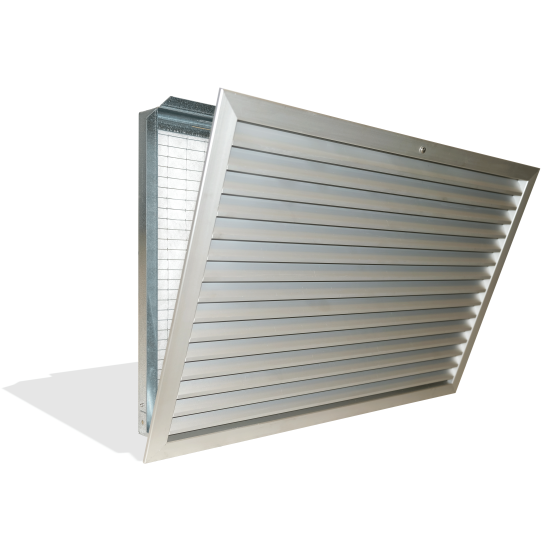

EGA 1-4 Griglie di ripresa in alluminio passo 25 mm con filtro
Descrizione
Griglie per la ripresa dell’aria costruite con alette orizzontali fisse ed inclinate a 45°, con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.
Installazione
L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.
EGA1 - EGA2: solo per installazione a parete, sconsigliata l'installazione a soffitto. Chiusura mediante magnete.
EGA3 - EGA4: chiusura con vite.
Impiego
Per la ripresa dell’aria esterna o ambiente dove sia consigliata una prefiltrazione di polvere. Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.

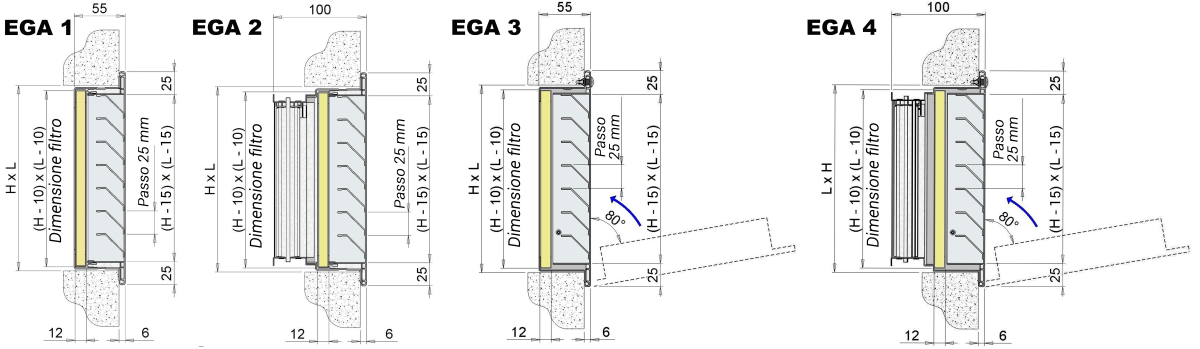

Modelli
- EGA1: griglia con filtro;
- EGA2: griglia con filtro e serranda;
- EGA3: griglia con speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro;
- EGA4: griglia con serranda e speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro.
Accessori
- EPZ - Plenum Zincato;
- EPI - Plenum Isolato.
A richiesta
Sezione Efficace
H L 200 300 400 500 600 800 1000 Sezione Efficace (m²) 200 0,019 0,030 0,040 0,050 0,061 0,081 0,102 300 0,029 0,045 0,061 0,076 0,092 0,124 0,155 400 0,039 0,060 0,081 0,102 0,123 0,166 0,208 500 0,049 0,075 0,102 0,128 0,155 0,208 0,261 600 0,059 0,091 0,123 0,154 0,186 0,250 0,313 800 0,079 0,121 0,164 0,206 0,249 0,334 0,419
Dati di Funzionamento
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
- V: velocità frontale sul filtro (m/s).
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
Tutte le dimensioni sono espresse in mm.
| H | V m/s | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 800 | 1000 | ||
| Velocità Frontale sul Filtro | Portata Aria (m3/h) | |||||||
| 200 | 1,5 | 195 | 300 | 400 | 505 | 605 | 810 | 1015 |
| 2 | 260 | 395 | 535 | 670 | 805 | 1080 | 1355 | |
| 300 | 1,5 | 300 | 455 | 610 | 765 | 925 | 1235 | 1550 |
| 2 | 395 | 605 | 810 | 1025 | 1230 | 1650 | 2065 | |
| 400 | 1,5 | 400 | 610 | 820 | 1030 | 1245 | 1665 | 2085 |
| 2 | 535 | 815 | 1095 | 1375 | 1655 | 2220 | 2780 | |
| 500 | 1,5 | 505 | 765 | 1030 | 1300 | 1560 | 2090 | 2620 |
| 2 | 670 | 1025 | 1375 | 1730 | 2080 | 2790 | 3495 | |
| 600 | 1,5 | 605 | 925 | 1245 | 1560 | 1880 | 2515 | 3155 |
| 2 | 805 | 1230 | 1655 | 2080 | 2505 | 3355 | 4205 | |
| 800 | 1,5 | 810 | 1235 | 1665 | 2090 | 2515 | 3370 | 4225 |
| 2 | 1080 | 1650 | 2220 | 2790 | 3355 | 4495 | 5630 | |
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 32/38 2 39/45
Perdita di Carico (Pa)
V
m/sPa 1,5 35/38 2 62/68
SC - Serranda di Taratura EGA2 - EGA4
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

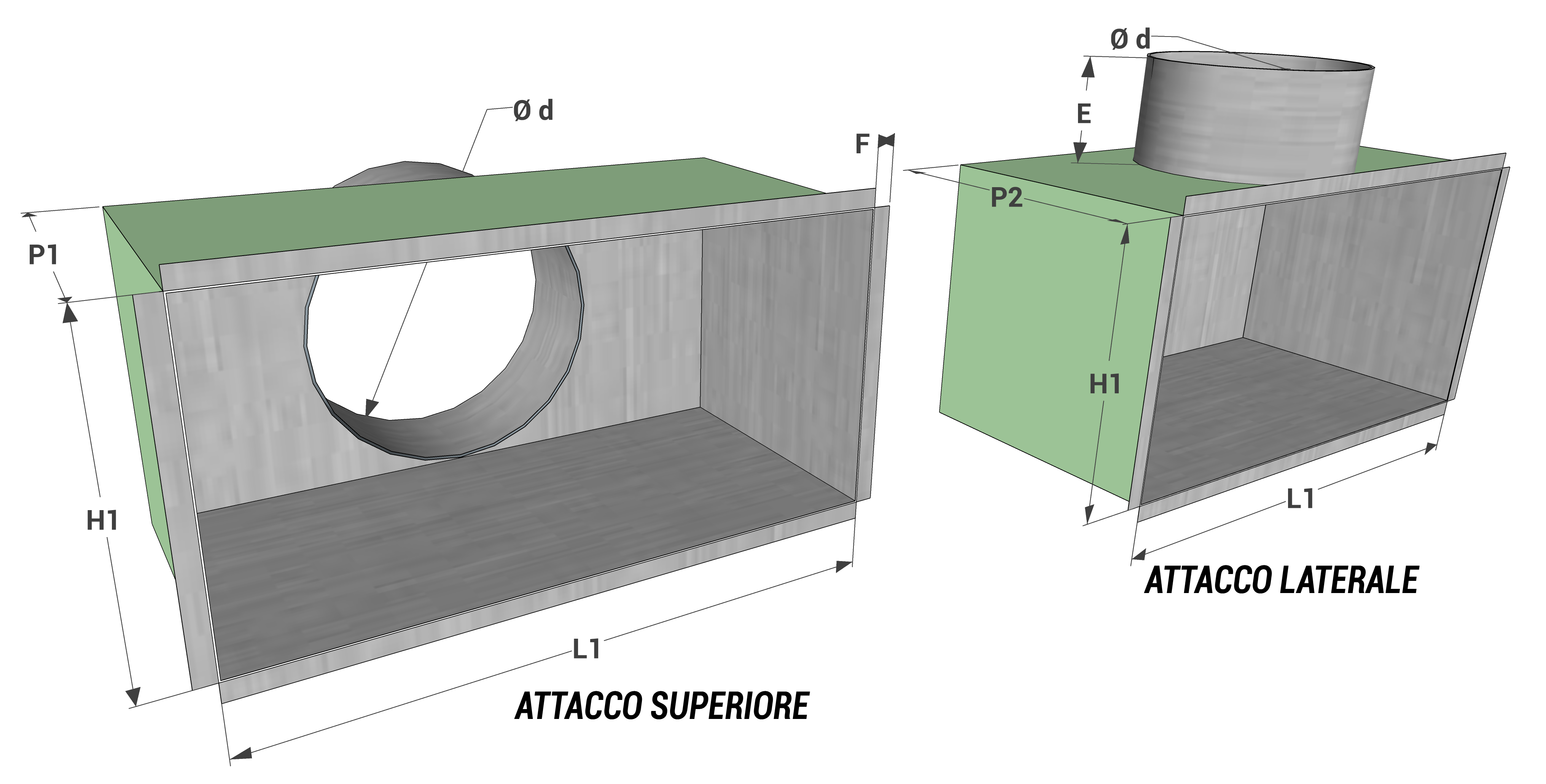

Plenum
Tutte le misure sono espresse in mm.
Modello
L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12 300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12 400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12 500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12 600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12 800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12 1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12 300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12 400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12
Listino Prezzi EGA1
Verniciato bianco RAL 9016 +20%.
Listino Prezzi EGA3
Verniciato bianco RAL 9016 +20%
H L 200 300 400 500 600 800 1000 Euro Euro Euro Euro Euro Euro Euro 200 77,23 82,63 89,32 108,41 114,12 141,37 177,52 300 84,47 89,00 108,10 113,92 129,36 167,88 211,72 400 88,50 107,55 114,47 137,59 158,97 192,24 247,33 500 106,92 114,83 134,45 160,53 182,22 218,21 271,46 600 114,04 130,60 157,77 181,60 203,56 241,97 303,02 800 132,82 162,98 191,08 212,80 234,93 278,15 348,85
Listino Prezzi EGA2 e EGA4 a richiesta
Plenum
Dimensioni Stacco Superiore Stacco Laterale EPZ - Plenum Zincato EPI - Plenum Isolato EPZ - Plenum Zincato EPI - Plenum Isolato L1xH1 Euro Euro Euro Euro 200x200 35,61 48,96 39,36 54,00 300x200 38,65 53,03 43,37 59,35 400x200 41,72 57,15 47,32 64,67 500x200 44,76 61,27 51,31 69,98 600x200 62,39 81,21 74,86 95,68 800x200 73,54 93,88 82,80 106,39 1000x200 79,65 102,12 79,65 117,02 300x300 42,85 58,39 51,24 69,74 400x300 57,55 74,78 67,34 87,92 500x300 61,07 79,49 72,22 94,52 600x300 72,30 92,24 80,69 103,51 800x300 88,37 116,90 103,71 137,48 1000x300 95,40 126,33 113,51 150,59 400x400 62,15 80,81 77,05 100,84 500x400 66,14 86,09 82,89 108,63 600x400 85,60 113,34 94,88 125,85 800x400 103,23 134,13 119,93 156,51 1000x400 122,38 159,31 148,36 194,16
