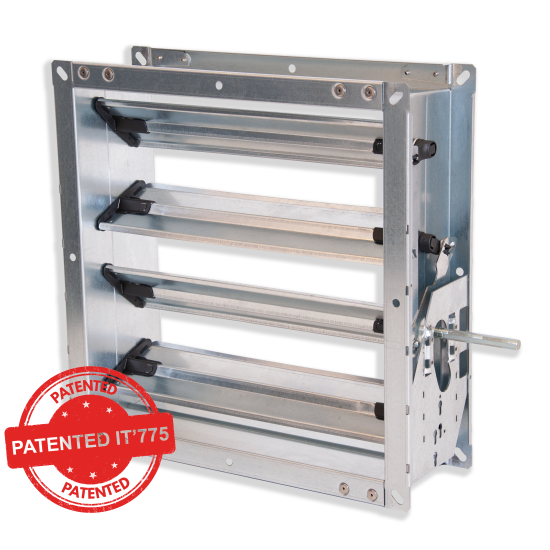

ETZ100 Serrande di regolazione in acciaio zincato passo 100 mm
Descrizione
Serrande di regolazione rettangolari brevettate in acciaio zincato, passo 100 mm con perni di rotazione in nylon. Trovano applicazione nella regolazione ed il bilanciamento delle portate e delle pressioni dell’aria, negli impianti di condizionamento, di ventilazione e nelle centrali di trattamento. Questa innovativa serranda, grazie ad una speciale sagomatura del telaio e delle battute di arresto delle alette, garantisce notevoli vantaggi: 1) passaggio dell’aria completamente libero; 2) forte riduzione delle perdite di carico; 3) forte riduzione del rumore autogenerato. Questi accorgimenti, uniti ai particolari elementi plastici inseriti alle estremità delle alette, garantiscono inoltre un limitato trafilamento dell’aria a serranda chiusa. Un’innovativa piastra universale metallica, permette l’applicazione di tutti i comandi manuali o motorizzati. L’apertura e la chiusura delle alette avviene per mezzo di un comando manuale posto su di un lato della serranda collegato ad un sistema di leverismi esterni. Lo stesso movimento può essere realizzato tramite una vasta gamma di servomotori che permettono una regolazione più precisa del passaggio dell’aria nella canalizzazione.
Caratteristiche
Materiale: telaio ed alette in lamiera d’acciaio zincata perno di comando ø12 mm in acciaio zincato perni per la trasmissione del movimento in nylon PA6.
Installazione: mediante bulloni su fori asolati (dettaglio 2) posti agli angoli del telaio e su fori supplementari intermedi (dettaglio 3). Temperature d’impiego: -20°C +70°C.

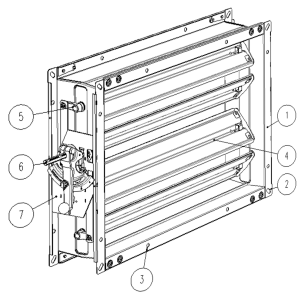

Dettagli costruttivi
2) Fori asolati di fissaggio;
3) Fori supplementari di fissaggio;
4) Alette di taratura;
5) Levismi e perni in nylon PA6;
6) Perno di comando;
7) Piastra universale per comando manuale o servomotore.

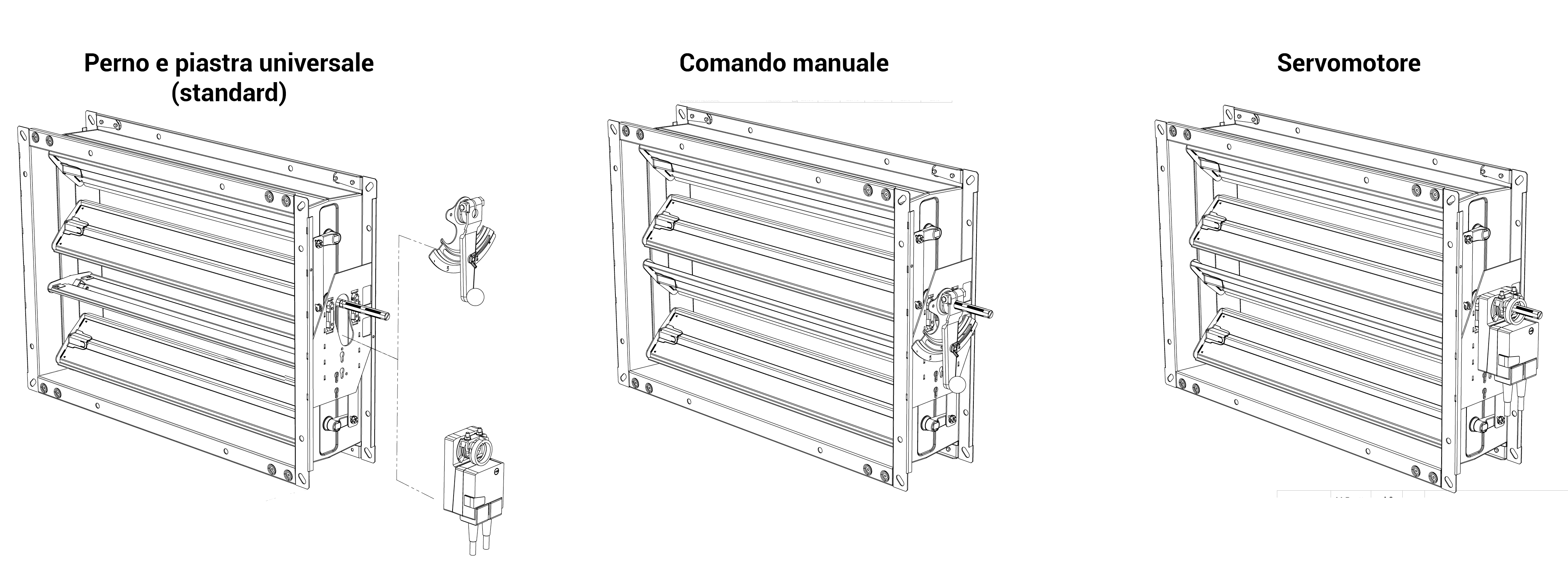

Modelli disponibili
- ETZC100P serranda ad alette a movimento contrapposto con perno diam. 12 mm.
- ETZC100C serranda ad alette a movimento contrapposto con comando manuale.
Modelli a richiesta
- ETZP100P serranda ad alette a movimento parallelo con perno diam. 12 mm.
- ETZP100C serranda ad alette a movimento parallelo con comando manuale.
Accessori
- EARG175K - Comando manuale;
- SERVOMOTORE BELIMO: Servomotore elettronico.
Dimensioni nominali
Per serrande aventi larghezza (L) > 1250 mm ≤ 2500 mm verrà disposto un rompi tratto verticale di spessore 30 mm in posizione centrale. Per serrande aventi larghezza (L) > 2500 mm ≤ 3000 mm verranno disposti due rompi tratto verticali di spessore 30 mm ad uguale distanza. Le serrande possono essere realizzate nelle seguenti dimensioni massime: L ≤ 3000 x H ≤ 1500 L ≤ 2000 x H ≤ 2000 L ≤ 1500 x H ≤ 3000

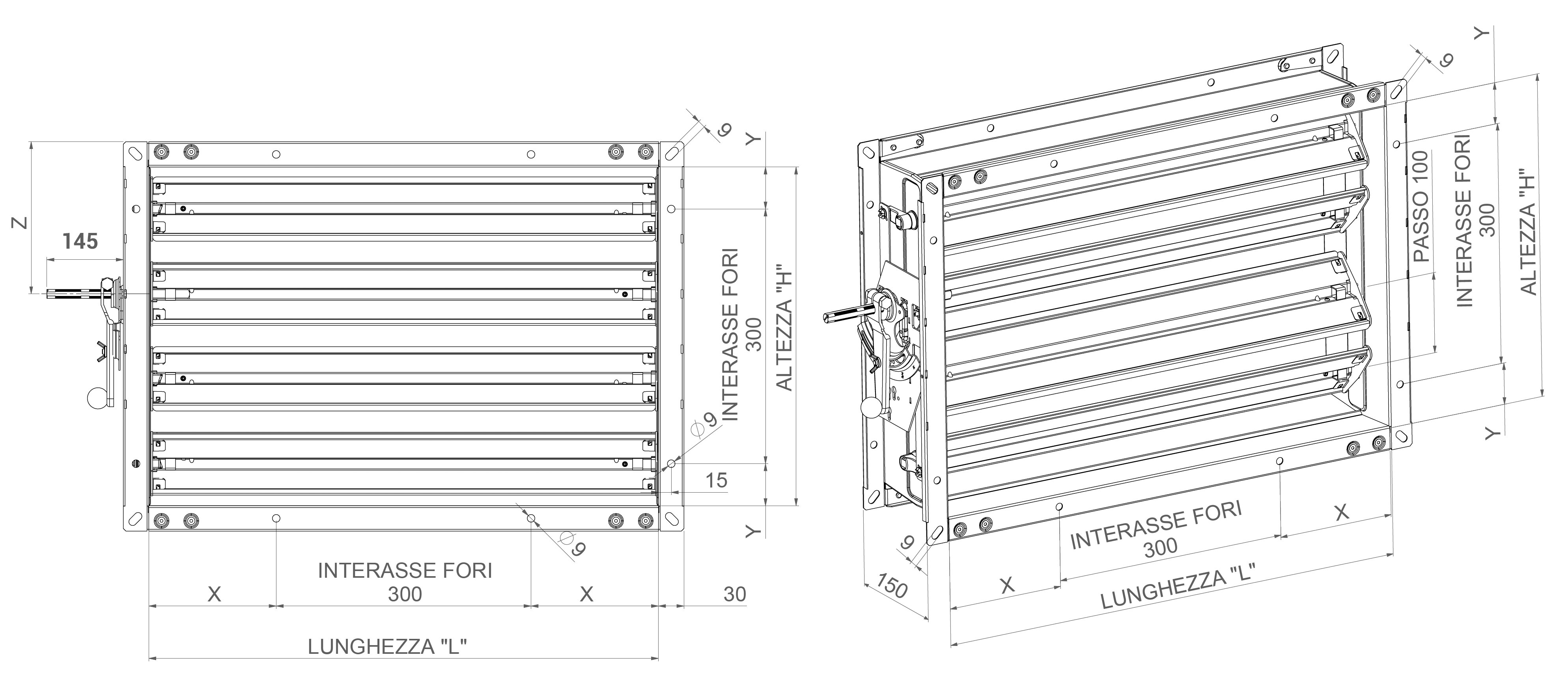

Caratteristiche Dimensionali
| L | x | L | x | L | x |
| mm | mm | mm | mm | mm | mm |
| - | - | 1100 | 100 | 2100 | 150 |
| 200 | - | 1200 | 150 | 2200 | 200 |
| 300 | - | 1300 | 200 | 2300 | 100 |
| 400 | 200 | 1400 | 100 | 2400 | 150 |
| 500 | 100 | 1500 | 150 | 2500 | 200 |
| 600 | 150 | 1600 | 200 | 2600 | 100 |
| 700 | 200 | 1700 | 100 | 2700 | 150 |
| 800 | 100 | 1800 | 150 | 2800 | 200 |
| 900 | 150 | 1900 | 200 | 2900 | 100 |
| 1000 | 200 | 2000 | 100 | 3000 | 150 |
| H | y | z | H | y | z | H | y | z |
| mm | mm | mm | mm | mm | mm | mm | mm | mm |
| - | - | - | 1100 | 100 | 550 | 2100 | 150 | 1050 |
| 200 | - | 50 | 1200 | 150 | 550 | 2200 | 200 | 1050 |
| 300 | - | 150 | 1300 | 200 | 650 | 2300 | 100 | 1150 |
| 400 | 200 | 150 | 1400 | 100 | 650 | 2400 | 150 | 1150 |
| 500 | 100 | 250 | 1500 | 150 | 750 | 2500 | 200 | 1250 |
| 600 | 150 | 250 | 1600 | 200 | 750 | 2600 | 100 | 1250 |
| 700 | 200 | 350 | 1700 | 100 | 850 | 2700 | 150 | 1350 |
| 800 | 100 | 350 | 1800 | 150 | 850 | 2800 | 200 | 1350 |
| 900 | 150 | 450 | 1900 | 200 | 950 | 2900 | 100 | 1450 |
| 1000 | 200 | 450 | 2000 | 100 | 950 | 3000 | 150 | 1450 |
Servomotori Caratteristiche Tecniche
Servomotori Senza Ritorno a Molla CM LM..A NM..A SM..A Coppia 2 Nm 5 Nm 10 Nm 20 Nm Morsetto universale per dimensione perno (mm) 6-12,7 6-20 8-26 10-20 Per serrande fino a 0,4 m2 1 m2 2 m2 4 m2 ON/OFF 3-Punti AC/DC 24 V CM24-L LM24A NM24A SM24A AC/DC 24 V con contatto ausiliario LM24A-S NM24A-S SM24A-S AC 230 V CM230-L LM230A NM230A SM230A AC 230 V con contatto ausiliario LM230A-S NM230A-S SM230A-S Modulante - Comando 0-10V AC/DC 24 V CM24-SR-L LM24A-SR NM24A-SR SM24A-SR AC/DC 24 V con contatto ausiliario AC 230 V LM230ASR NM230ASR SM230ASR
| Servomotori con Ritorno a Molla | ||||||
| TF | LF | NF | SF | EF | ||
| Coppia | 2,5 Nm | 4 Nm | 10 Nm | 20 Nm | 30 Nm | |
| Morsetto universale per dimensione perno (mm) | 6-12,7 | 8-16 | 10-22 | 10-22 | 12-26,7 | |
| Per serrande fino a | 0,5 m2 | 0,8 m2 | 2 m2 | 4 m2 | 6 m2 | |
| ON/OFF 3-Punti | AC/DC 24 V | TF24 | LF24 | NF24A | SF24A | EF24A |
| AC/DC 24 V con contatto ausiliario | TF24-S | LF24-S | NF24A-S2 | SF24A-S2 | EF24A-S2 | |
| AC 230 V | TF230 | LF230 | NFA | SFA | EF230A | |
| AC 230 V con contatto ausiliario | TF230-S | LF230-S | NFA-S2 | SFA-S2 | EF230A-S2 | |
| Modulante - Comando 0-10V | AC/DC 24 V | TF24-SR | LF24-SR | NF24A-SR | SF24A-SR | EF24A-SR |
| AC/DC 24 V con contatto ausiliario | NF24A-SR-S2 | SF24A-SR-S2 | EF24A-SR-S2 | |||
| AC 230 V | TF230-SR | |||||
Listino Prezzi (ETZC100P serranda con perno)
- L: Lunghezza.
- H: Altezza.
Tutte le dimensioni sono espresse in mm.
| H | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
| Euro | Euro | Euro | Euro | Euro | Euro | Euro | |
| 200 | 58,52 | 63,91 | 69,50 | 74,11 | 79,54 | 85,07 | 89,69 |
| 300 | 68,53 | 74,11 | 80,46 | 85,87 | 92,28 | 98,66 | 104,26 |
| 400 | 77,70 | 85,07 | 91,47 | 98,66 | 105,08 | 112,44 | 118,85 |
| 500 | 87,71 | 95,06 | 102,46 | 110,66 | 117,85 | 125,25 | 133,43 |
| 600 | 96,87 | 105,08 | 114,24 | 122,47 | 130,78 | 139,01 | 148,18 |
| 700 | 107,03 | 116,04 | 125,25 | 134,41 | 143,58 | 152,79 | 162,77 |
| 800 | 116,04 | 126,20 | 136,20 | 146,21 | 156,38 | 166,40 | 176,55 |
| 900 | 125,25 | 136,20 | 147,19 | 158,20 | 169,17 | 180,15 | 191,12 |
| 1000 | 135,40 | 147,19 | 158,20 | 169,97 | 181,94 | 193,77 | 205,70 |
| 1100 | 144,38 | 157,19 | 169,97 | 181,94 | 194,71 | 207,50 | 220,30 |
| 1200 | 154,58 | 167,38 | 180,97 | 194,71 | 207,50 | 221,26 | 234,92 |
| 1300 | 163,58 | 177,39 | 191,93 | 206,68 | 220,30 | 234,92 | 249,68 |
| 1400 | 172,79 | 187,90 | 202,94 | 218,50 | 233,10 | 248,67 | 263,28 |
| 1500 | 182,92 | 198,32 | 213,94 | 230,47 | 245,88 | 262,41 | 278,03 |
H L 900 1000 1100 1200 1300 1400 1500 Euro Euro Euro Euro Euro Euro Euro 200 95,06 100,66 105,08 110,66 125,87 130,50 136,08 300 110,66 116,04 122,47 128,01 149,17 155,55 160,99 400 125,25 132,63 139,01 146,21 172,43 179,65 186,06 500 140,81 148,99 156,38 163,58 196,54 203,74 211,12 600 156,38 164,57 172,79 181,94 219,66 227,84 236,98 700 171,93 180,97 190,14 199,31 242,94 252,96 262,12 800 186,56 197,11 207,50 217,69 267,03 277,01 287,21 900 202,13 213,11 224,08 234,92 290,13 301,10 312,10 1000 217,69 229,51 241,32 253,04 313,41 325,19 337,18 1100 233,10 245,09 257,87 270,61 337,51 350,30 362,23 1200 247,85 261,44 275,20 288,01 360,80 374,41 387,19 1300 263,28 278,03 291,63 306,39 383,92 398,50 413,24 1400 278,80 293,42 308,99 323,73 408,00 422,77 438,16 1500 294,39 309,97 325,54 341,94 431,24 447,67 463,22
Listino Prezzi (ETZC100C Serranda con perno e comando manuale)
- L: Lunghezza.
- H: Altezza.
Tutte le dimensioni sono espresse in mm.
| H | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
| Euro | Euro | Euro | Euro | Euro | Euro | Euro | |
| 200 | 71,93 | 77,33 | 82,86 | 87,46 | 92,89 | 98,47 | 103,02 |
| 300 | 81,88 | 87,46 | 93,87 | 99,27 | 105,66 | 112,05 | 117,61 |
| 400 | 92,25 | 98,47 | 104,82 | 112,05 | 118,39 | 125,83 | 132,19 |
| 500 | 101,07 | 108,43 | 115,86 | 123,97 | 131,20 | 138,56 | 146,73 |
| 600 | 110,22 | 118,39 | 127,61 | 135,79 | 144,14 | 152,33 | 161,47 |
| 700 | 120,40 | 129,40 | 138,56 | 147,71 | 156,92 | 166,08 | 176,09 |
| 800 | 129,40 | 139,58 | 149,55 | 159,53 | 169,69 | 179,67 | 189,85 |
| 900 | 138,56 | 149,55 | 160,50 | 171,50 | 182,48 | 193,42 | 204,42 |
| 1000 | 148,74 | 160,50 | 171,50 | 183,29 | 195,22 | 207,02 | 219,01 |
| 1100 | 157,74 | 170,52 | 183,29 | 195,22 | 208,00 | 220,79 | 233,55 |
| 1200 | 167,91 | 180,65 | 194,24 | 208,00 | 220,79 | 234,55 | 248,13 |
| 1300 | 176,90 | 190,65 | 205,22 | 219,98 | 233,55 | 248,13 | 262,89 |
| 1400 | 186,06 | 201,65 | 216,18 | 231,77 | 246,34 | 261,90 | 276,47 |
| 1500 | 196,21 | 211,62 | 227,17 | 243,71 | 259,13 | 275,66 | 291,18 |
H L 900 1000 1100 1200 1300 1400 1500 Euro Euro Euro Euro Euro Euro Euro 200 108,43 114,02 118,39 123,97 139,18 143,80 149,38 300 123,97 129,40 135,79 141,37 162,46 168,89 174,26 400 138,56 145,93 152,33 159,53 185,76 192,96 199,37 500 154,16 162,33 169,69 176,90 209,79 217,02 224,41 600 169,69 177,88 186,06 195,22 232,94 241,11 250,26 700 185,24 194,24 203,43 212,60 256,19 266,17 275,32 800 199,84 210,83 220,79 230,93 280,27 290,22 300,38 900 215,37 226,37 237,32 248,13 303,32 314,31 325,26 1000 230,93 242,74 254,53 266,51 326,58 338,37 350,38 1100 246,34 258,29 271,07 283,84 350,66 363,42 375,40 1200 261,10 274,70 288,45 301,23 373,92 387,51 400,29 1300 276,47 291,22 304,80 319,54 397,05 411,56 426,32 1400 292,01 306,59 322,19 336,89 421,08 435,82 451,25 1500 307,57 323,16 338,72 355,09 444,33 460,70 476,30
Listino Prezzi Servomotori
I prezzi nella tabella sono riferiti a servomotore montato sulla serranda.
Modello Euro Modello Euro CM24-L 260,17 TF24 399,46 TF24-S 473,20 CM230-L 276,57 TF230 430,21 TF230-S 503,94 CM24-SR-L 379,00 TF24-SR 540,82 TF230-SR 598,21 Modello Euro Modello Euro LM24A 313,42 LF24 487,56 LM24A-S 356,48 LF24-S 561,29 LM230A 313,42 LF230 530,60 LM230A-S 356,48 LF230-S 602,31 LM24A-SR 421,99 LF24-SR 661,68 LM230ASR 501,90 Modello Euro Modello Euro NM24A 381,04 NF24A 620,72 NF24A-S2 704,72 NM24A-S 460,95 NFA 737,52 NM230A 395,39 NFA-S2 -- NM230A-S 473,20 NF24A-SR 741,60 NM24A-SR 549,04 NF24A-SR-S2 825,59 NM230ASR 633,04 Modello Euro Modello Euro SM24A 440,43 SF24A 760,03 SF24A-S2 841,99 SM24A-S 549,04 SFA 874,76 SM230A 452,72 SFA-S2 956,68 SM230A-S 561,29 SF24A-SR 878,85 SM24A-SR 620,72 SF24A-SR-S2 940,28 SM230ASR 702,70 Modello Euro Modello Euro EF24A 1.550,80 EF230A 1.780,23 EF230A-S2 1.897,00 EF24A-SR 1.735,14 EF24A-SR-S2 1.841,72
Accessori
Modello Descrizione Euro S2A Contatto ausiliario S2A per attuatori rotativi Senza Ritorno a Molla 152,96 2 Contatti (SPDT) Punti di Intervallo Regolabili S2A-F Contatto ausiliario S2A-F per attuatori rotativi Senza Ritorno a Molla 226,13 2 Contatti (SPDT) Punti di Intervallo Regolabili Adattatore SGA24 Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete con scatola) A.R. SGF24 Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete senza scatola) A.R.
