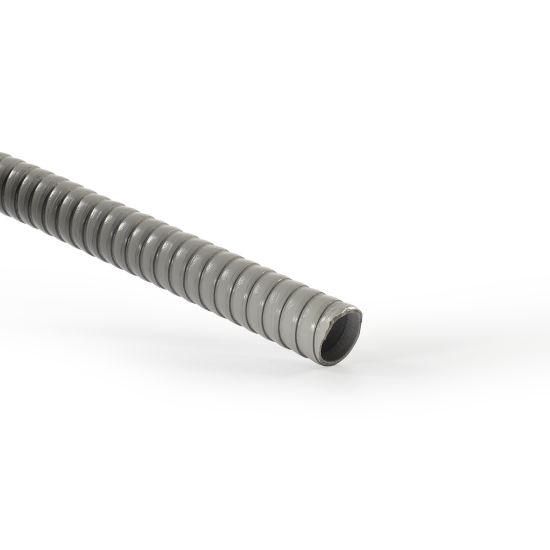

EVSA-PATENTED Tubi flessibili in polietilene espanso sanificato monoparete

Immagine
Immagine

Descrizione:

Tubi flessibili realizzati con film di resine poliolefiniche additivate con master antibatterico e antimuffa, spirale incorporata in acciaio armonico, rivestimento termisolante in polietilene reticolato espanso a cellule chiuse, protezione estena in film di resine poliolefiniche.

Impiego:

Il tubo EVSA-PATENTED viene utilizzato in applicazioni di condizionamento dell'aria, ventilazione meccanica a semplice o doppio flusso e collegamento bocchette e diffusori. Grazie alla sua composizione è in grado di ridurre la formazione di condensa e la dispersione di calore.

Specifiche:

Colore: grigio esterno, grigio interno
Pezzature : da m 10 standard
Diametri di produzione: da 63 a 254 mm
Temperatura di impiego: da -20 a + 90°C (punte fino a 115°C)
Raggio di curvatura asse tubo: da 1,2 a 1,8 x diametro
Velocità aria: max 20 m/s
Pressione: max 2000 Pa

Reazione al fuoco:

Reazione al fuoco: Classe 1 ( DM 26/06/84 ) ed europea EN B-s1, d0 (13501-1:2009).
Non contiene colle, non contiene formaldeide, esente pvc.

Caratteristiche:

Caratteristiche del prodotto
FLESSIBILEMONOPARETE
Il tubo si presenta leggero e autoportante, con una spirale in acciaio che funge da nervatura.
La struttura del tubo mantiene un ottimale passaggio dell’aria riducendo la perdita di carico rispetto ad un condotto flessibile tradizionale e migliorando l’efficienza energetica dell’impianto stesso.		Il condotto è prodotto con una sola parete isolante di 4 mm di spessore, che permette di ridurre al minimo gli ingombri di installazione.
SANIFICATOISOLANTE
Tecnologia ideata e progettata in collaborazione con Sanitized®, per eliminare il formarsi di muffe e il proliferare di batteri nel sistema di canalizzazione, riducendone il rischio di immettere nell’ambiente aria insalubre.La parete di isolante termico in polietilene espanso accoppiata a due film di resine poliolefiniche permette di ottenere una trasmittanza termica di 9,5 WMqk, pari a 8,173 Kcal. Un valore inferiore ai risultati ottenuti da un condotto flessibile con rivestimento isolante tradizionale di spessore 25 mm, ma ben lontano da un tubo flessibile monoparete non isolato o tubi rigidi e semirigidi estrusi.

Perdite di carico



Modello EVSA-PATENTED
 80102127152160203254
Portata m3/hPa/mPa/mPa/mPa/mPa/mPa/mPa/m
20
30
401,5
502,2
603,2
704,31,2
805,71,5
9071,7
10092,3
2003583,31,4
30070187,22,82,8
400 33144,83,30,5
500 50207,551,5
600 7028117,52,3
700  4016103,20,5
800  50201341,4
900  65251851,7
1000  80302062
1500   6040134
2000    80257,5
3000     5018
4000      33

Listino prezzi:

I prezzi indicati si riferiscono al metro lineare.

diametro (mm)euro
8020,88
10222,35
12723,40
15225,66
16026,64
20333,49
25442,47
